Progress PG0850 Benutzerinformation Seite 13

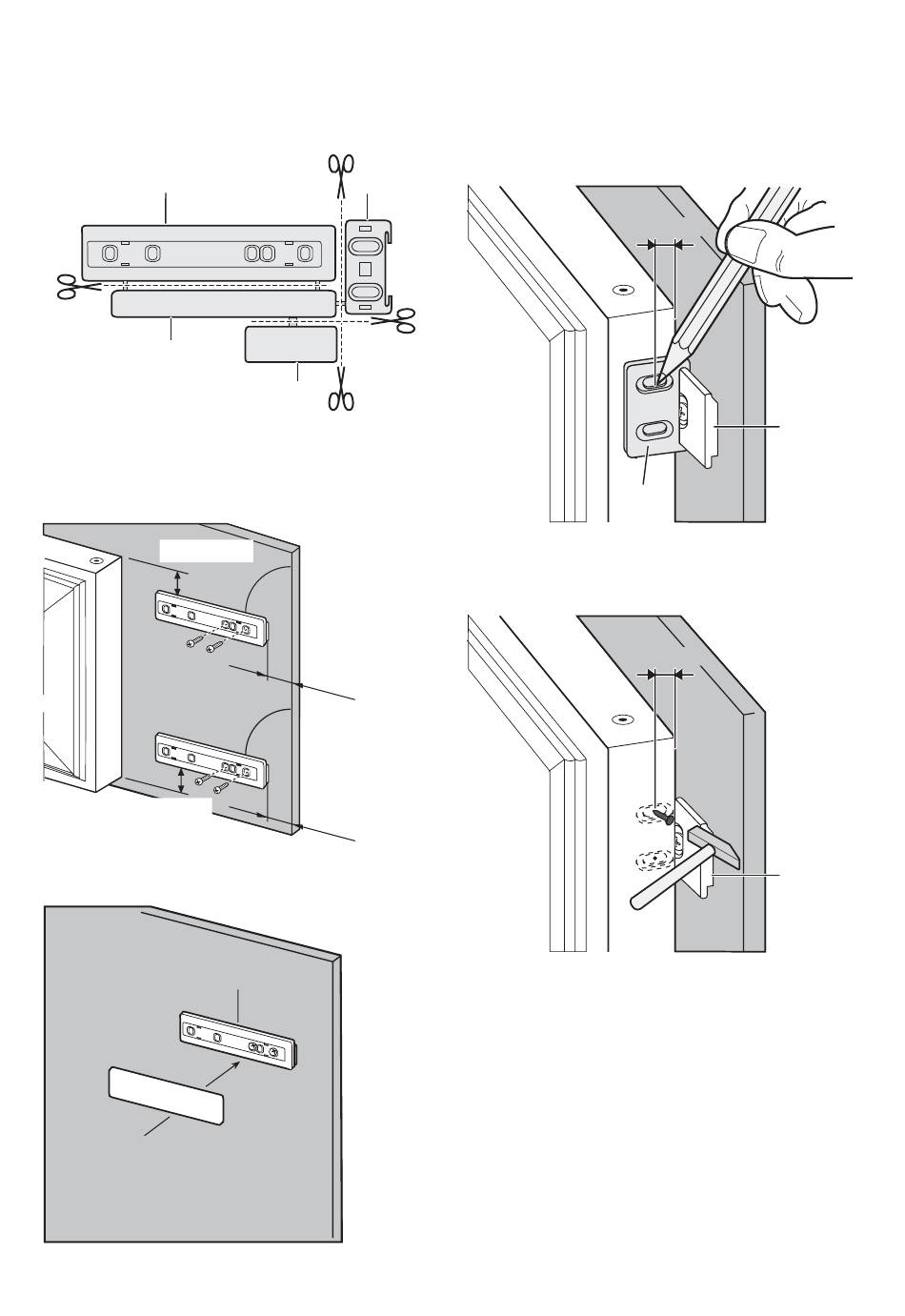

6. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).
Ha
Hc
7. Montieren Sie Teil (Ha) an der Innenseite
des Küchenmöbels.
ca. 50 mm
ca. 50 mm
8. Drücken Sie Teil (Hc) auf Teil (Ha).
Hc
9. Öffnen Sie die Gerätetür und die Tür des
Küchenmöbels in einem Winkel von 90°.
Hb
Hd
90°
21 mm
90°
21 mm
Ha
Setzen Sie das kleine Viereck (Hb) in die
Führung ein (Ha).
Bringen Sie die Gerätetür und die Kü-
chenmöbeltür zusammen und markieren
Sie die Bohrungen.
8 mm
Hb
10. Entfernen Sie die Halter. Setzen Sie den
Nagel (K) 8 mm von der Außenkante der
Tür ein.
8 mm
11. Setzen Sie das kleine Viereck erneut auf
die Führung und schrauben Sie es mit
den mitgelieferten Schrauben fest.
Richten Sie die Küchenmöbeltür und die
Gerätetür auf Teil Hb aus.
progress 13
Ha
K
Ha
