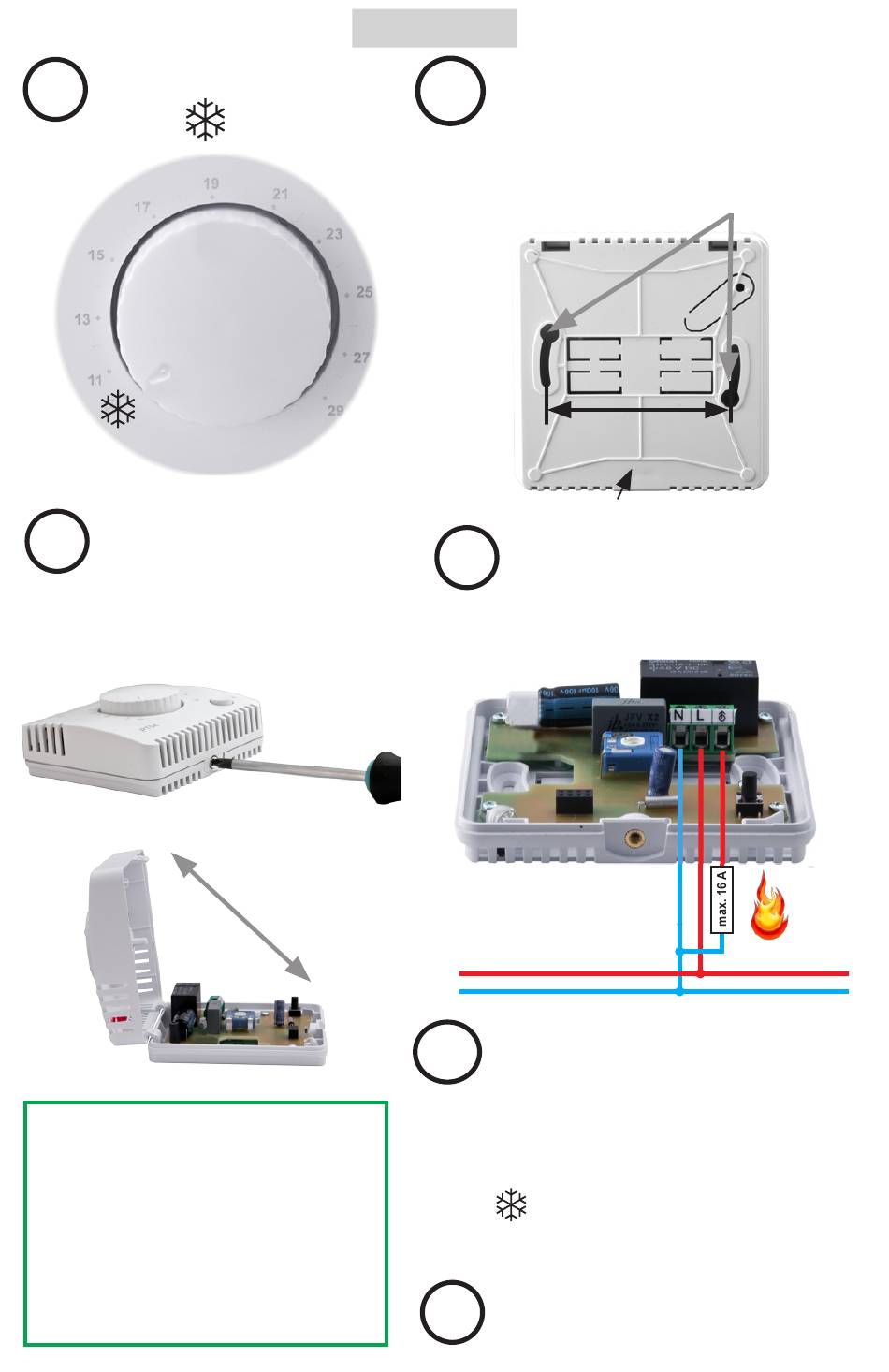

Drehen Sie das Stellrad
1
in die
Schrauben Sie die kleine
2
Schraube auf dem unteren
Teil des Thermostats
heraus, und klappen Sie
den Vorderteil auf.
Führen Sie die Installation
im spannungslosen Zustand
durch!
Die Installation von PT04
ist nur von einer Person mit
entsprechender elektrotechni-
scher Qualifikation
durchzuführen.
MONTAGE
-Stellung.
WANDMONTAGE
3
Schrauben Sie die hintere Ab-
deckung an die Wand, schrau-
ben Sie die Schrauben in die
vorbereiteten Löcher ein.
60 mm
Mittenabstand für die Installation (in KU/KP68)
ANSCHLIESSEN
4
Schließen Sie den Thermo-
stat an die Heizquelle nach
dem Schema an.
L
N
Die vordere Abdeckung des
5
Thermostats wiederaufsetzen
und mit der kleinen Schraube
sichern. Achten Sie darauf, dass
sich das Stellrad wieder in der
-Stellung befindet.
(Anderenfalls kann es zur Beschädi-
gung des Potentiometers kommen!)
Stellen Sie den Thermostat nach
6
der Bedienungsanleitung ein.
