pico ADC-10/12/40/42
3 Deutsch

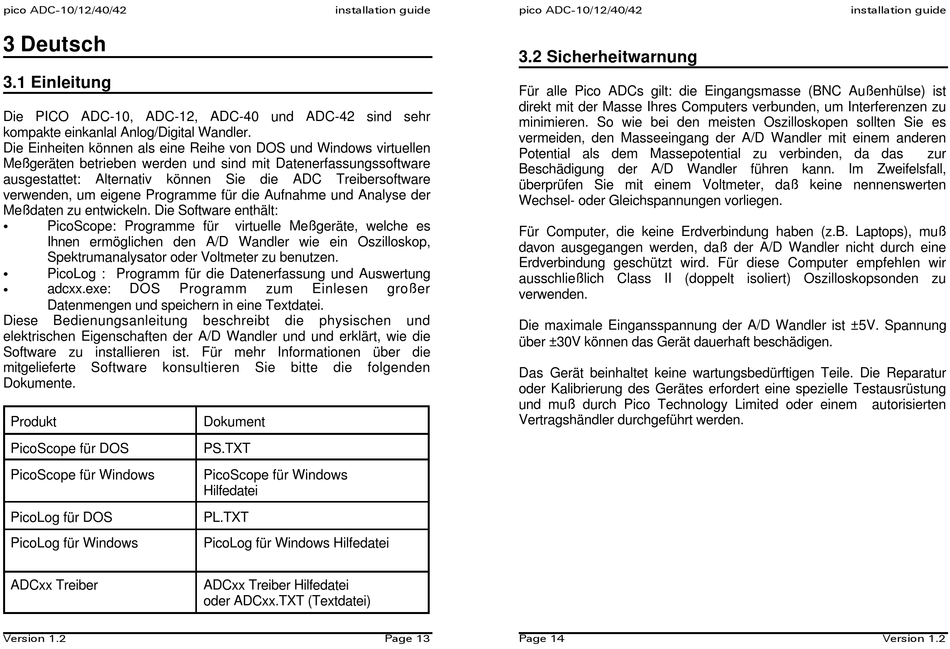

3.1 Einleitung

Die PICO ADC-10, ADC-12, ADC-40 und ADC-42 sind sehr
kompakte einkanlal Anlog/Digital Wandler.
Die Einheiten können als eine Reihe von DOS und Windows virtuellen
Meßgeräten betrieben werden und sind mit Datenerfassungssoftware
ausgestattet: Alternativ können
verwenden, um eigene Programme für die Aufnahme und Analyse der
Meßdaten zu entwickeln. Die Software enthält:
C
PicoScope: Programme für
Ihnen ermöglichen den A/D Wandler wie ein Oszilloskop,
Spektrumanalysator oder Voltmeter zu benutzen.
C
PicoLog : Programm für die Datenerfassung und Auswertung
C
adcxx.exe: DOS Programm
Datenmengen und speichern in eine Textdatei.
Diese Bedienungsanleitung
elektrischen Eigenschaften der A/D Wandler und und erklärt, wie die
Software zu installieren ist. Für mehr Informationen über die
mitgelieferte Software konsultieren
Dokumente.
Produkt
PicoScope für DOS
PicoScope für Windows
PicoLog für DOS
PicoLog für Windows
ADCxx Treiber
Version 1.2
installation guide
Sie die ADC Treibersoftware
virtuelle Meßgeräte, welche es
zum Einlesen
beschreibt die physischen
Sie bitte die folgenden
Dokument
PS.TXT
PicoScope für Windows
Hilfedatei
PL.TXT
PicoLog für Windows Hilfedatei
ADCxx Treiber Hilfedatei
oder ADCxx.TXT (Textdatei)
pico ADC-10/12/40/42

3.2 Sicherheitwarnung

Für alle Pico ADCs gilt: die Eingangsmasse (BNC Außenhülse) ist
direkt mit der Masse Ihres Computers verbunden, um Interferenzen zu
minimieren. So wie bei den meisten Oszilloskopen sollten Sie es
vermeiden, den Masseeingang der A/D Wandler mit einem anderen
Potential als dem Massepotential zu verbinden, da das
Beschädigung der A/D Wandler führen kann. Im Zweifelsfall,
überprüfen Sie mit einem Voltmeter, daß keine nennenswerten
Wechsel- oder Gleichspannungen vorliegen.
Für Computer, die keine Erdverbindung haben (z.B. Laptops), muß
davon ausgegangen werden, daß der A/D Wandler nicht durch eine
Erdverbindung geschützt wird. Für diese Computer empfehlen wir
ausschließlich Class II (doppelt isoliert) Oszilloskopsonden zu
großer
verwenden.
und
Die maximale Eingansspannung der A/D Wandler ist ±5V. Spannung
über ±30V können das Gerät dauerhaft beschädigen.
Das Gerät beinhaltet keine wartungsbedürftigen Teile. Die Reparatur
oder Kalibrierung des Gerätes erfordert eine spezielle Testausrüstung
und muß durch Pico Technology Limited oder einem
Vertragshändler durchgeführt werden.
Page 13 Page 14
installation guide
zur
autorisierten
Version 1.2
