pico ADC-10/12/40/42
2 Français

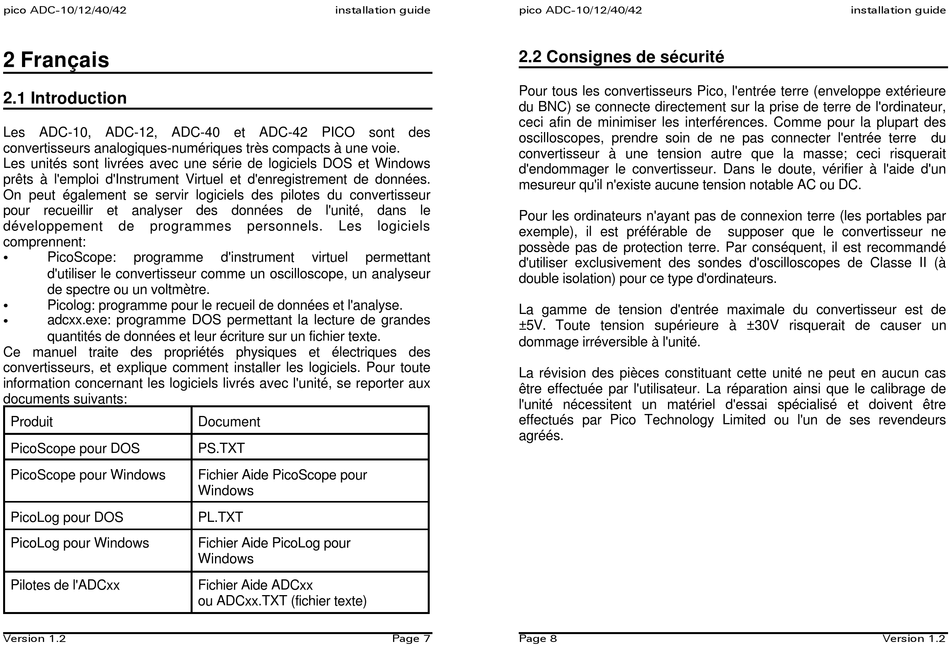

2.1 Introduction
Les ADC-10, ADC-12, ADC-40 et ADC-42 PICO sont des
convertisseurs analogiques-numériques très compacts à une voie.
Les unités sont livrées avec une série de logiciels DOS et Windows
prêts à l'emploi d'Instrument Virtuel et d'enregistrement de données.
On peut également se servir logiciels des pilotes du convertisseur
pour recueillir et analyser des données de l'unité, dans le
développement de programmes
comprennent:
C
PicoScope: programme
d'utiliser le convertisseur comme un oscilloscope, un analyseur
de spectre ou un voltmètre.
C
Picolog: programme pour le recueil de données et l'analyse.
C
adcxx.exe: programme DOS permettant la lecture de grandes
quantités de données et leur écriture sur un fichier texte.
Ce manuel traite des propriétés physiques et électriques des
convertisseurs, et explique comment installer les logiciels. Pour toute
information concernant les logiciels livrés avec l'unité, se reporter aux
documents suivants:
Produit
PicoScope pour DOS
PicoScope pour Windows
PicoLog pour DOS
PicoLog pour Windows
Pilotes de l'ADCxx
Version 1.2
installation guide
personnels. Les logiciels
d'instrument virtuel permettant
Document
PS.TXT
Fichier Aide PicoScope pour
Windows
PL.TXT
Fichier Aide PicoLog pour
Windows
Fichier Aide ADCxx
ou ADCxx.TXT (fichier texte)
pico ADC-10/12/40/42
2.2 Consignes de sécurité
Pour tous les convertisseurs Pico, l'entrée terre (enveloppe extérieure
du BNC) se connecte directement sur la prise de terre de l'ordinateur,
ceci afin de minimiser les interférences. Comme pour la plupart des
oscilloscopes, prendre soin de ne pas connecter l'entrée terre
convertisseur à une tension autre que la masse; ceci risquerait
d'endommager le convertisseur. Dans le doute, vérifier à l'aide d'un
mesureur qu'il n'existe aucune tension notable AC ou DC.
Pour les ordinateurs n'ayant pas de connexion terre (les portables par
exemple), il est préférable de
possède pas de protection terre. Par conséquent, il est recommandé
d'utiliser exclusivement des sondes d'oscilloscopes de Classe II (à
double isolation) pour ce type d'ordinateurs.
La gamme de tension d'entrée maximale du convertisseur est de
±5V. Toute tension supérieure à ±30V risquerait de causer un
dommage irréversible à l'unité.
La révision des pièces constituant cette unité ne peut en aucun cas
être effectuée par l'utilisateur. La réparation ainsi que le calibrage de
l'unité nécessitent un matériel d'essai spécialisé et doivent être
effectués par Pico Technology Limited ou l'un de ses revendeurs
agréés.
Page 7 Page 8
installation guide
supposer que le convertisseur ne
Version 1.2
du
