pico ADC-10/12/40/42

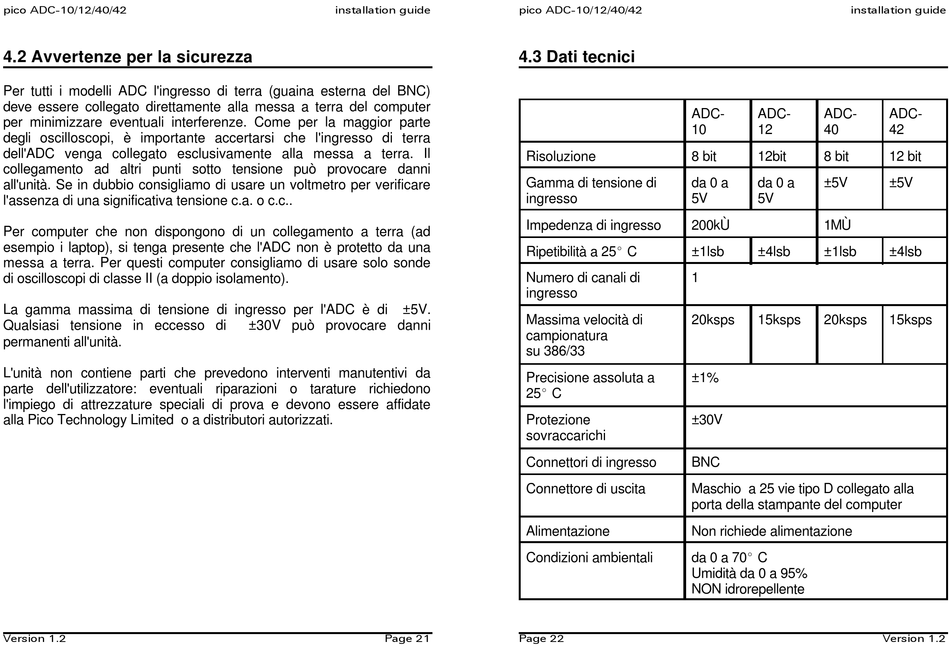

4.2 Avvertenze per la sicurezza

Per tutti i modelli ADC l'ingresso di terra (guaina esterna del BNC)
deve essere collegato direttamente alla messa a terra del computer
per minimizzare eventuali interferenze. Come per la maggior parte
degli oscilloscopi, è importante accertarsi che l'ingresso di terra
dell'ADC venga collegato esclusivamente alla messa a terra. Il
collegamento ad altri punti sotto tensione può provocare danni
all'unità. Se in dubbio consigliamo di usare un voltmetro per verificare
l'assenza di una significativa tensione c.a. o c.c..
Per computer che non dispongono di un collegamento a terra (ad
esempio i laptop), si tenga presente che l'ADC non è protetto da una
messa a terra. Per questi computer consigliamo di usare solo sonde
di oscilloscopi di classe II (a doppio isolamento).
La gamma massima di tensione di ingresso per l'ADC è di
Qualsiasi tensione in eccesso di
permanenti all'unità.
L'unità non contiene parti che prevedono interventi manutentivi da
parte dell'utilizzatore: eventuali riparazioni o tarature richiedono
l'impiego di attrezzature speciali di prova e devono essere affidate
alla Pico Technology Limited o a distributori autorizzati.
Version 1.2
installation guide
±5V.
±30V può provocare danni
Page 21
pico ADC-10/12/40/42

4.3 Dati tecnici

ADC-
10
Risoluzione 8 bit
Gamma di tensione di da 0 a
ingresso 5V
Impedenza di ingresso 200kÙ
Ripetibilità a 25E C ±1lsb
Numero di canali di 1
ingresso
Massima velocità di 20ksps
campionatura
su 386/33
Precisione assoluta a ±1%
25E C
Protezione ±30V
sovraccarichi
Connettori di ingresso BNC
Connettore di uscita Maschio a 25 vie tipo D collegato alla
porta della stampante del computer
Alimentazione Non richiede alimentazione
Condizioni ambientali da 0 a 70E C
Umidità da 0 a 95%
NON idrorepellente
Page 22
installation guide
ADC- ADC- ADC-
12 40 42
12bit 8 bit 12 bit
da 0 a ±5V ±5V
5V
1MÙ
±4lsb ±1lsb ±4lsb
15ksps 20ksps 15ksps
Version 1.2
