Funktion

Die Kabel-Fernbedienung ist als Zubehör erhältlich. Sie dient zur Abfrage
und Programmierung des Kaltwasser-Erzeugers von einer entfernten
Stelle aus.
Die angezeigten Informationen sowie Funktionen entsprechen der des
Reglers CH–DIN innerhalb des Kaltwasser-Erzeugers.
Die elektrischen Anschlüsse sind lediglich autorisiertes Fachpersonal
gemäß den einschlägigen Bestimmungen durchzuführen. Für die Auf-
stellung und die Inbetriebnahme sind die örtlichen Einsatzrichtlinien so-
wie die Vorschriften der örtlichen Energieversorgungsunternehmen
(EVU) zu beachten.
Vor allen Arbeiten am Gerät muß die Spannungsversorgung un-
terbrochen und gegen Wiedereinschalten gesichert werden!

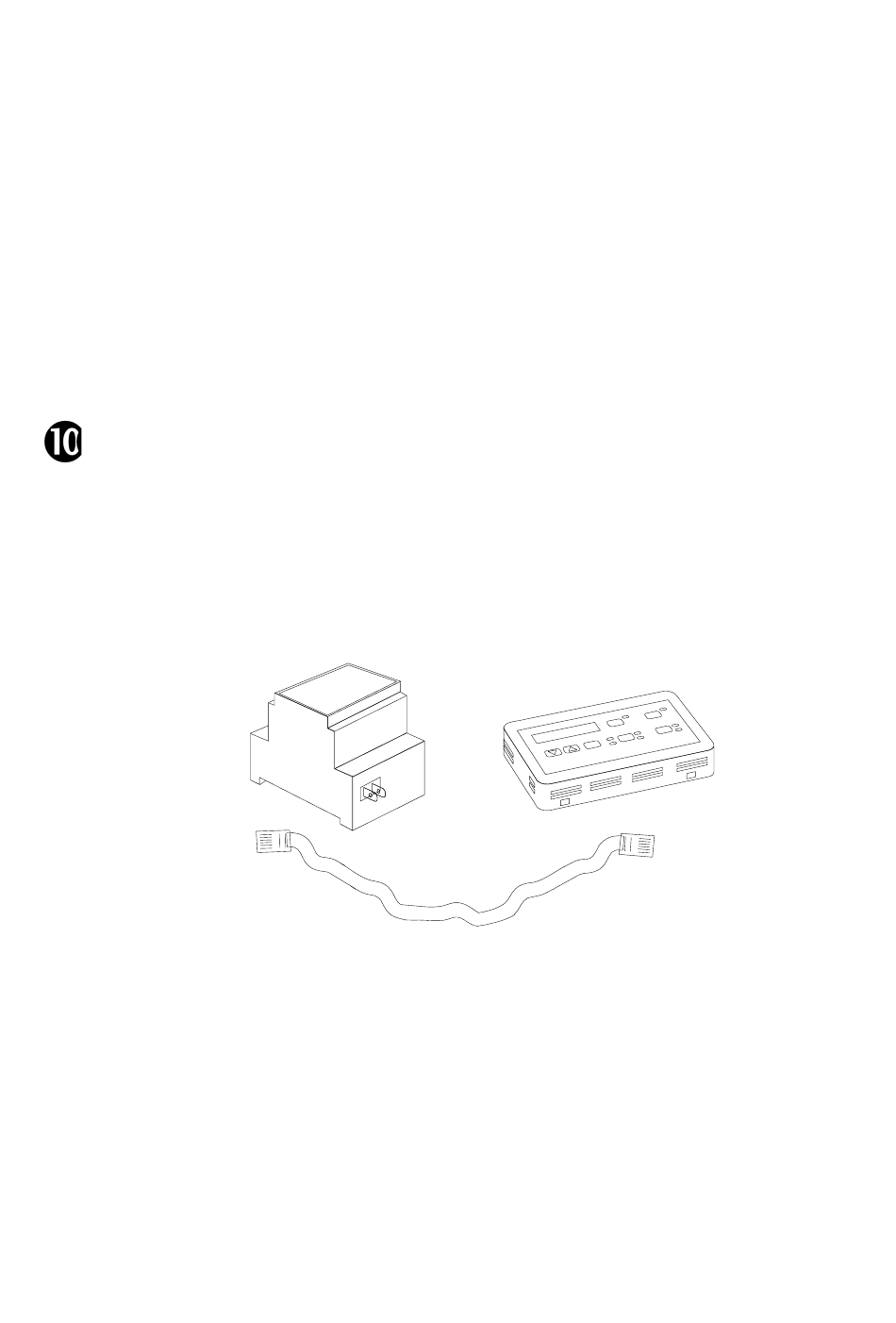

Der Lieferumfang der Kabel-Fernbedienung besteht aus dem Bedie-
nungsmodul TS-W mit Anzeigedisplay, dem Zusatzregelmodul CS-DIN/
TTL und einer Schnittstellenleitung.
CS-DIN/TTL
Das Bedienungsmodul TS-W wird an der gewünschten Stelle montiert.
Über zwei zweiadrige Leitungen mit einer maximalen Länge von 50 m
wird das Bedienungsmodul mit dem Kaltwasser-Erzeuger RVS verbun-
den.
Eine Leitung dient dem Transfer der Daten, die andere Leitung dient der
Spannungsversorgung des Bedienungsmoduls mit 12 V~. Ein zusätzli-
cher Transformator wird nicht benötigt.
Die Weiterleitung der programmierten Daten an die CH– DIN Regelung
erfolgt über die Schnittstellenleitung.
4
TS-W
Schnittstellenleitung
