MONTAŻ
Dołączony do zestawu uchwyt U umożliwia zamocowanie kolumny w nadającym się do tego miejscu na równej powierzchni.
Ważna wskazówka bezpieczeństwa: Montaż nad głową wymaga dużego doświadczenia w zakresie obliczania limitów obciążenia,
stosowanych materiałów instalacyjnych oraz okresowych przeglądów bezpieczeństwa wszystkich materiałów instalacyjnych i
głośników. Użytkownik bez odpowiednich kwalifikacji nie powinien wykonywać instalacji samodzielnie, lecz skorzystać z pomocy
profesjonalnych firm.

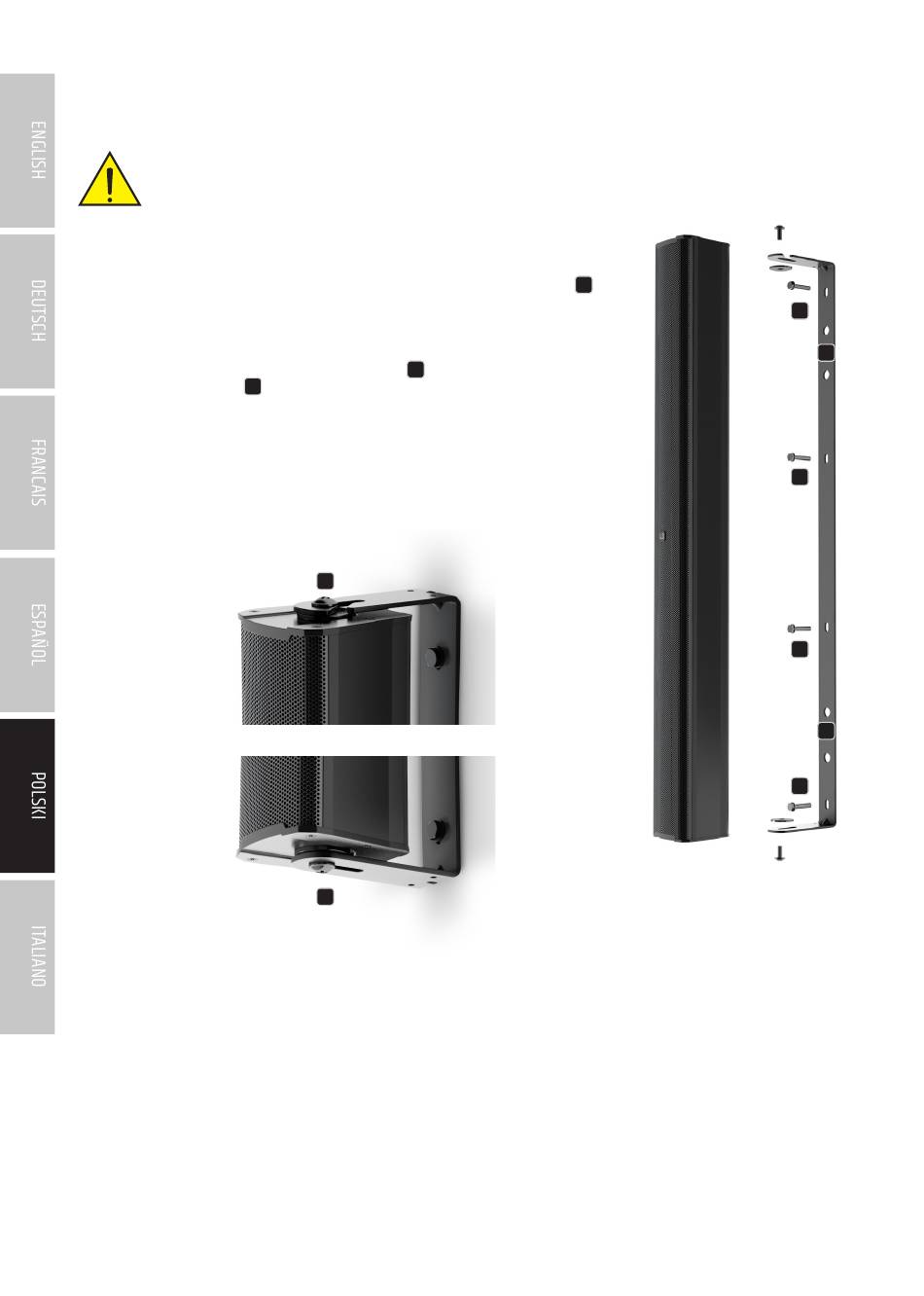

Uchwyt U jest fabrycznie zamontowany do nowej kolumny głośnikowej. Odkręć śruby M8, którymi
uchwyt jest przykręcony do górnej i dolnej powierzchni kolumny; zdejmij uchwyt wraz z podkładkami.
Przykręć uchwyt do ściany lub sufitu o odpowiedniej nośności w nadającym się do tego miejscu
Użyj do tego odpowiednich śrub, kołków itp. Upewnij się, że uchwyt jest solidnie zamocowany (średnica
otworów 9 mm; śruby, kołki itp. nie są zawarte w zestawie). Wstaw kolumnę do uchwytu, tak by gwin-
towane otwory na górze i dole kolumny znalazły się w jednej linii z otworami w szynie. Ustaw kolumnę
w żądanym kierunku, a następnie odpowiednim narzędziem przykręć usunięte wcześniej śruby M8 jak
na rysunkach (między uchwytem a kolumną umieść podkładki)
otwory na przewody sygnałowe
Praktyczna rada: Przymocuj uchwyt do ściany tak, aby podłużny otwór z ukośną szczeliną znajdował się
na górze. Na otwór montażowy na górze kolumny nałóż podkładkę, a następnie włóż odpowiednią śrubę
przez podkładkę do otworu i przykręć ją do połowy. Podnieś kolumnę i wstaw ją w uchwyt – śrubę
montażową umieść w podłużnym otworze na górze uchwytu, przekładając ją przez ukośną szczelinę.
Następnie przesuń kolumnę do oporu w przód. Teraz możesz wygodnie zamocować dolną część kolum-
ny, nakładając podkładkę i przykręcając śrubę.
34
B
C
.
B
B
A
.
. W uchwycie znajdują się ponadto
A
C
A
A
C
A
