(16) MIDI OUT/THRU
Überträgt MIDI Daten an ein externes MIDI Gerät.
(17) MASSEANSCHLUSS
Über diesen Anschluss können Sie das Gehäuse erden.

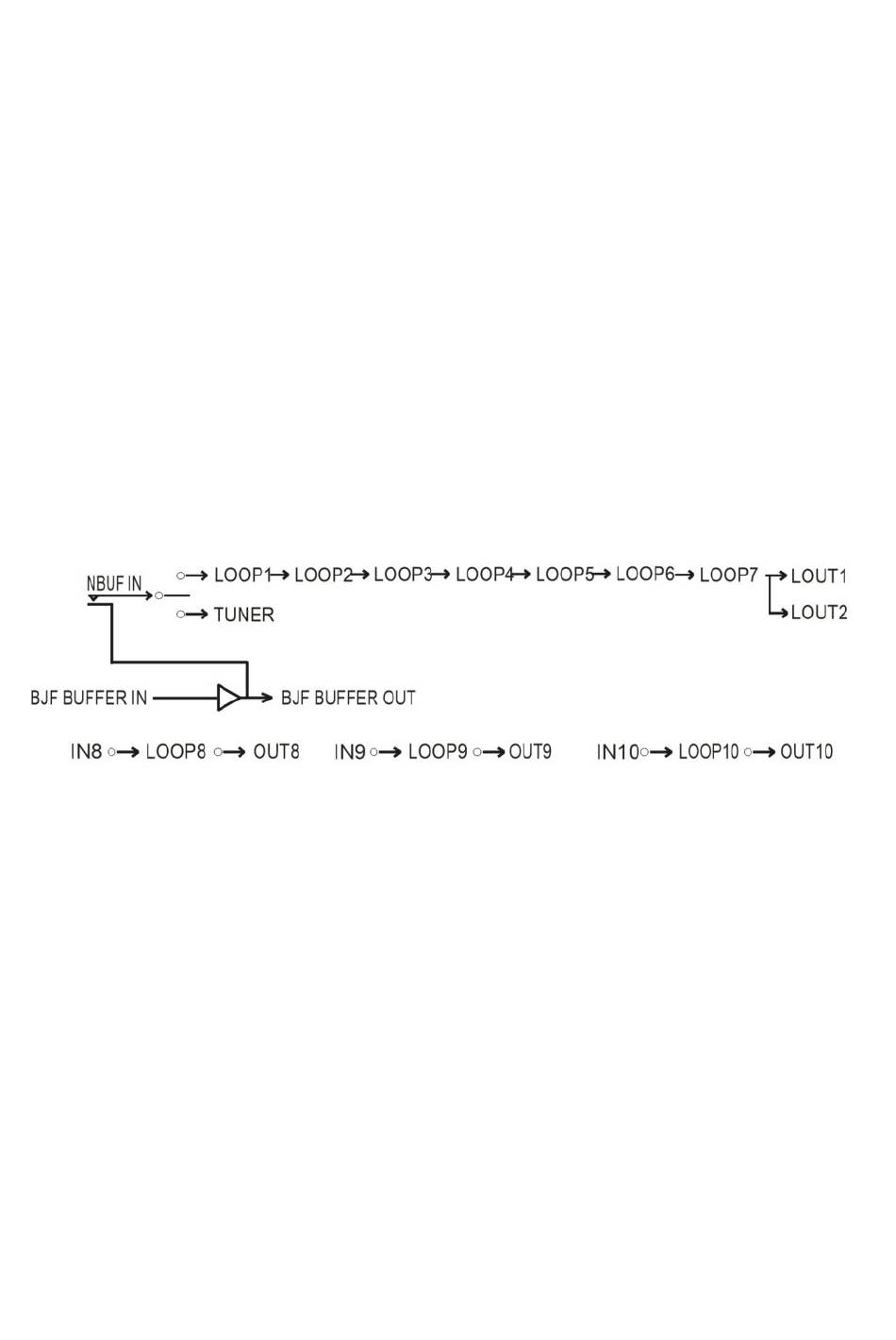

2 – SIGNALPFAD
Das Signal von der Gitarre wird in den Eingang (NBUF IN oder BUF IN) eingespeist, durchläuft die
in Reihe geschalteten LOOPS 1 – 7, solange der TUNER Schalter abgeschaltet ist und wird dann an
OUT-1 und OUT-2 ausgegeben.
Wenn der TUNER Schalter eingeschaltet ist, wird das Signal an der TUNER Buchse ausgegeben.
Beachten Sie, dass an der BUF OUT Buchse nichts ausgegeben wird, wenn die Gitarre in die NBUF
IN Buchse eingesteckt ist.
3 – PROGRAMME ABRUFEN
Im PGM Modus können Sie gespeicherte Presets durch Drücken der PGM Schalter abrufen. Die
entsprechenden LED leuchten, wenn ein PGM aktiv ist.
Abruf / Bypass ändert nicht den TUNER Status.
4 – TUNER (Stimmger ä t)
Im PGM Modus leitet die Betätigung des TUNER/L10 Schalters das Gitarrensignal an die TUNER
Buchse und schaltet gleichzeitig die Ausgänge (OUT-1 und OUT-2) stumm.
Drücken Sie den TUNER Schalter erneut, um das Gitarrensignal zurück auf die Effektschleifen zu
schalten.
Die TUNER Funktion arbeitet unabhängig. Das Abrufen des PGM ändert nicht den TUNER Status.
Wenn zwei Geräte miteinander verlinkt sind, wird im SYNC Modus die TUNER Funktion mit der
TUNER Funktion des zweiten Geräts synchronisiert.
Im DOWNLOAD Modus wird das Slave-Gerät den TUNER Status des Master-Geräts duplizieren.
