(11) STATUS LED
Die LED zeigt im PGM Modus den Ein / Aus Status des TUNER Ausgangs. Im DIRECT Modus
leuchtet sie, wenn Loop 10 aktiviert ist.
(13) SCHUTZLEISTE
Die Schutzleiste schützt die Knöpfe und das Anzeigefenster. Sie kann abgenommen werden.

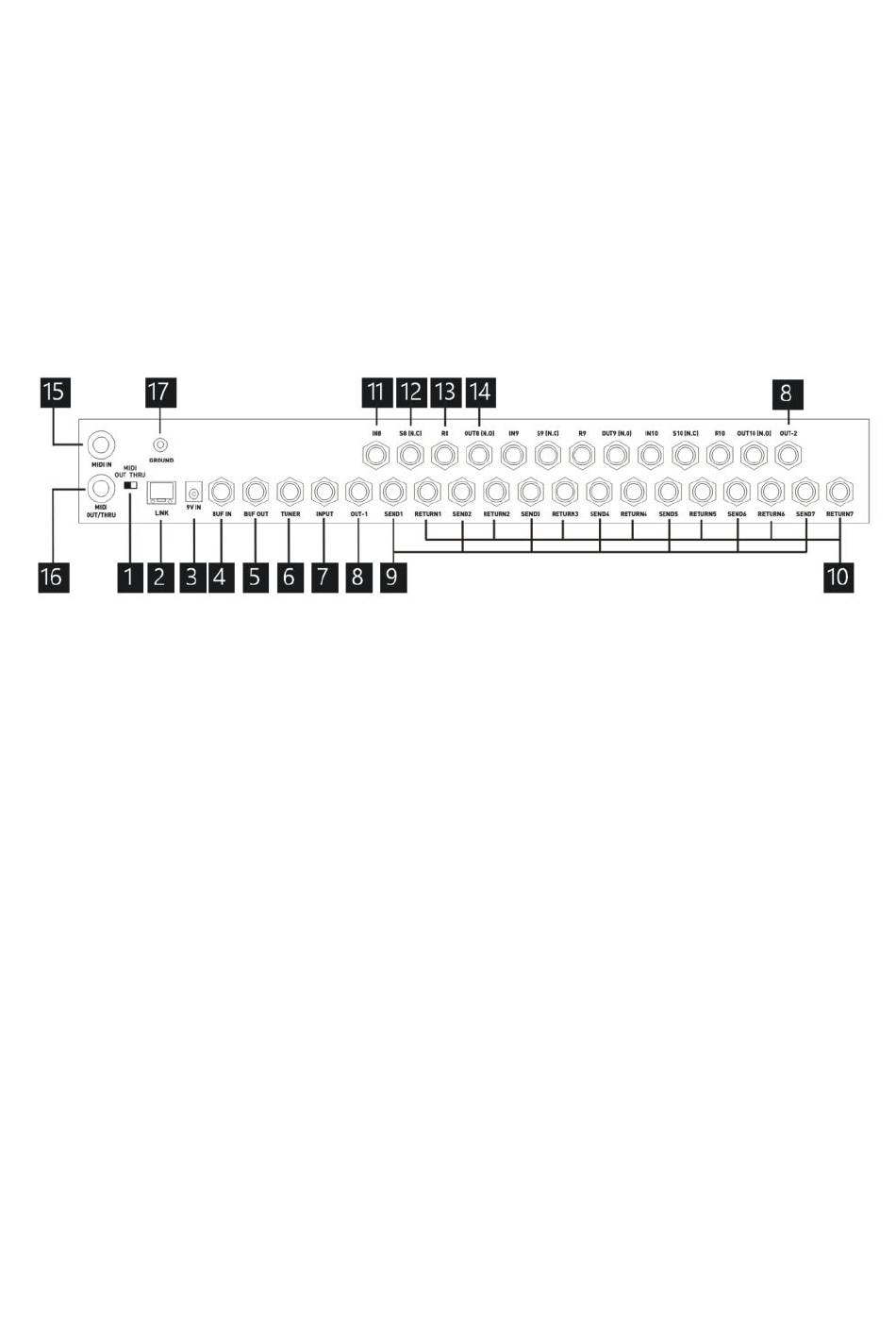

Rückseite
(1) MIDI OUT/THRU
Der Umschalter stellt die MIDI Buchse für "OUTPUT" oder "THRU" Funktion ein.
(2) LINK
Schließen Sie hier das Verbindungskabel an.
(3) 9V IN
Schließen Sie hier über einen 5,5 x 2,1 mm Hohlstecker ein externes 9VDC Netzteil mit Minus am
Mittelkontakt an.
(4) BJF BUFFER IN
Der Signaleingang über diese Buchse wird durch die BJF Pufferschaltung geleitet, bevor er an die
Loops gesendet wird.
(5) BJF BUFFER OUT
Das Eingangssignal wird an den BJF BUFFER gesendet, und dann wird das gepufferte Signal an die
BJF BUFFER OUT Buchse geleitet, bevor es an die Loops geleitet wird.
(6) TUNER
Wenn die Ausgänge stumm geschaltet sind, erreicht das Signal aus den gepufferten oder
ungepufferten Eingangsbuchsen diese Buchse.
(7) INPUT
