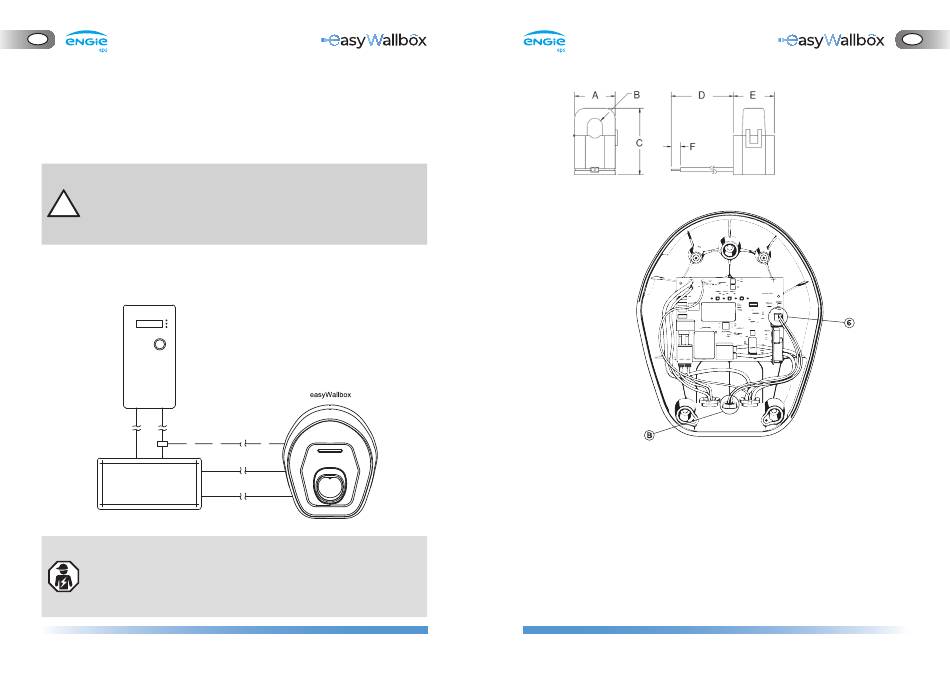

Installation des Dynamischen Energiemanagements
(DPI Dynamic Power Management) (optionaler Schritt)
Sollte das Dynamische Energiemanagement nicht erforderlich sein,
gehen Sie zu Kapitel 4.9 weiter.
easyWallbox kann ohne Dynamisches Energiemanagement (DPI
Dynamic Power Management) arbeiten.
In diesem Fall ist die Installation eines entsprechenden Sensors
nicht erforderlich, allerdings ist in diesem Fall die Vermeidung von
Stromausfällen nicht gewährleistet.
Bitte lesen Sie nachstehende Anweisungen sorgfältig, bevor Sie mit
der Installation des entsprechenden Sensors für das dynamische
Energiemanagement beginnen.
281175 code
ZÄHLER
STROMSENSOR
HAUPTSCHALTKASTEN
- Der Anschluss des Dynamic Power Management-Sensors erfordert
die Installation durch einen Fachmann.
- Wir legen Ihnen nahe, bei jeglichen Fragen oder Zweifeln hinsichtlich
der Verwendung, Installation und Wartung der easyWallbox einen
qualifizierten Techniker oder den Kundenservice zu kontaktieren.
30
Für den Anschluss des Stromsensors:
B
a.
Die Stromsensoren müssen an ein Ausgabekabel mit Einsystemzähler
angeschlossen werden
b.
Der Sensor verfügt über ein Scharnier und einen Verriegelungsknopf.
Auf diese Weise ist es möglich, den Sensor zu befestigen, ohne das
stromführende Kabel unterbrechen zu müssen.
c.
Verbinden Sie die Kabel des Stromsensors und das verdrillte Kabel
2
(empfohlener Querschnitt 0,5 mm
d.
Bringen Sie das verdrillte Kabel in die Nähe der easyWallbox.
e.
Führen Sie das verdrillte Kabel durch die Kabelverschraubung (B).
f.
Schließen Sie das verdrillte Kabel an die Steckfederklemmen J7 (6) an;
hierzu sind keine Werkzeuge notwendig. Es gibt keine besonderen
Anforderungen an die Verkabelungsposition an der Klemme.
D
A = 25,5 mm
B = 10,2 mm
C = 40 mm
D = 5,91 mm
E = 26,5 mm
F = 6,1 mm
6
).
31
