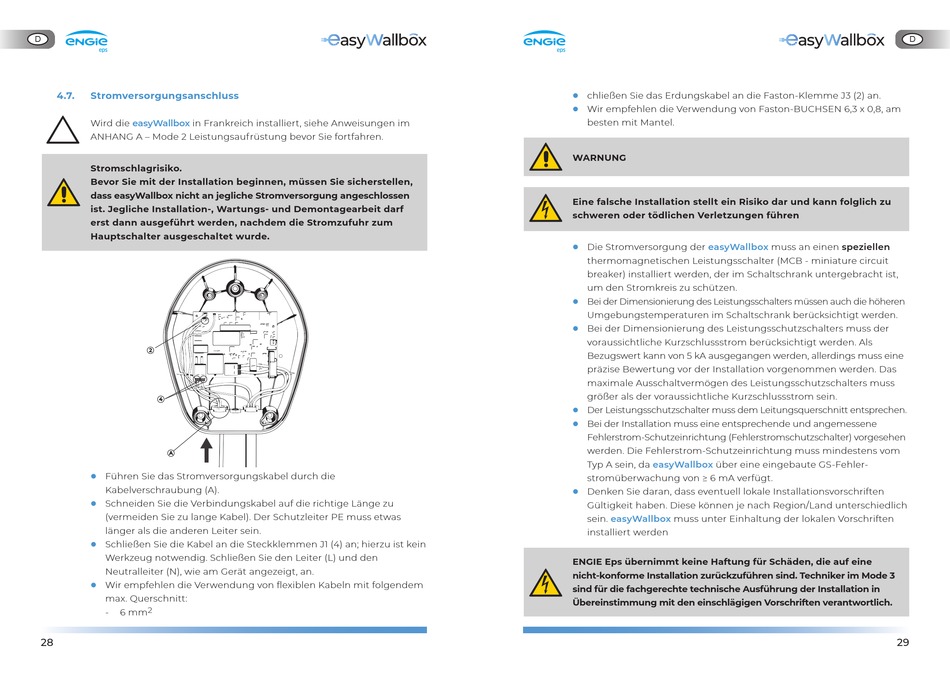

Stromversorgungsanschluss

Wird die easyWallbox in Frankreich installiert, siehe Anweisungen im
ANHANG A – Mode 2 Leistungsauf rüstung bevor Sie fortfahren.
Stromschlagrisiko.
Bevor Sie mit der Installation beginnen, müssen Sie sicherstellen,
dass easyWallbox nicht an jegliche Stromversorgung angeschlossen
ist. Jegliche Installation-, Wartungs- und Demontagearbeit darf
erst dann ausgeführt werden, nachdem die Stromzufuhr zum
Hauptschalter ausgeschaltet wurde.
2
4
A
Führen Sie das Stromversorgungskabel durch die

Kabelverschraubung (A).
Schneiden Sie die Verbindungskabel auf die richtige Länge zu

(vermeiden Sie zu lange Kabel). Der Schutzleiter PE muss etwas
länger als die anderen Leiter sein.
Schließen Sie die Kabel an die Steckklemmen J1 (4) an; hierzu ist kein

Werkzeug notwendig. Schließen Sie den Leiter (L) und den
Neutralleiter (N), wie am Gerät angezeigt, an.
Wir empfehlen die Verwendung von flexiblen Kabeln mit folgendem

max. Querschnitt:
2
- 6 mm
28
chließen Sie das Erdungskabel an die Faston-Klemme J3 (2) an.

Wir empfehlen die Verwendung von Faston-BUCHSEN 6,3 x 0,8, am

besten mit Mantel.
WARNUNG
Eine falsche Installation stellt ein Risiko dar und kann folglich zu
schweren oder tödlichen Verletzungen führen
Die Stromversorgung der easyWallbox

thermomagnetischen Leistungsschalter (MCB - miniature circuit
breaker) installiert werden, der im Schaltschrank untergebracht ist,
um den Stromkreis zu schützen.
Bei der Dimensionierung des Leistungsschalters müssen auch die höheren

Umgebungstemperaturen im Schaltschrank berücksichtigt werden.
Bei der Dimensionierung des Leistungsschutzschalters muss der

voraussichtliche Kurzschlussstrom berücksichtigt werden. Als
Bezugswert kann von 5 kA ausgegangen werden, allerdings muss eine
präzise Bewertung vor der Installation vorgenommen werden. Das
maximale Ausschaltvermögen des Leistungsschutzschalters muss
größer als der voraussichtliche Kurzschlussstrom sein.
Der Leistungsschutzschalter muss dem Leitungsquerschnitt entsprechen.

Bei der Installation muss eine entsprechende und angemessene

Fehlerstrom-Schutzeinrichtung (Fehlerstromschutzschalter) vorgesehen
werden. Die Fehlerstrom-Schutzeinrichtung muss mindestens vom
Typ A sein, da easyWallbox über eine eingebaute GS-Fehler-
stromüberwachung von ≥ 6 mA verfügt.
Denken Sie daran, dass eventuell lokale Installationsvorschriften

Gültigkeit haben. Diese können je nach Region/Land unterschiedlich
sein. easyWallbox muss unter Einhaltung der lokalen Vorschriften
installiert werden
ENGIE Eps übernimmt keine Haftung für Schäden, die auf eine
nicht-konforme Installation zurückzuführen sind. Techniker im Mode 3
sind für die fachgerechte technische Ausführung der Installation in
Übereinstimmung mit den einschlägigen Vorschriften verantwortlich.
D
muss an einen speziellen
