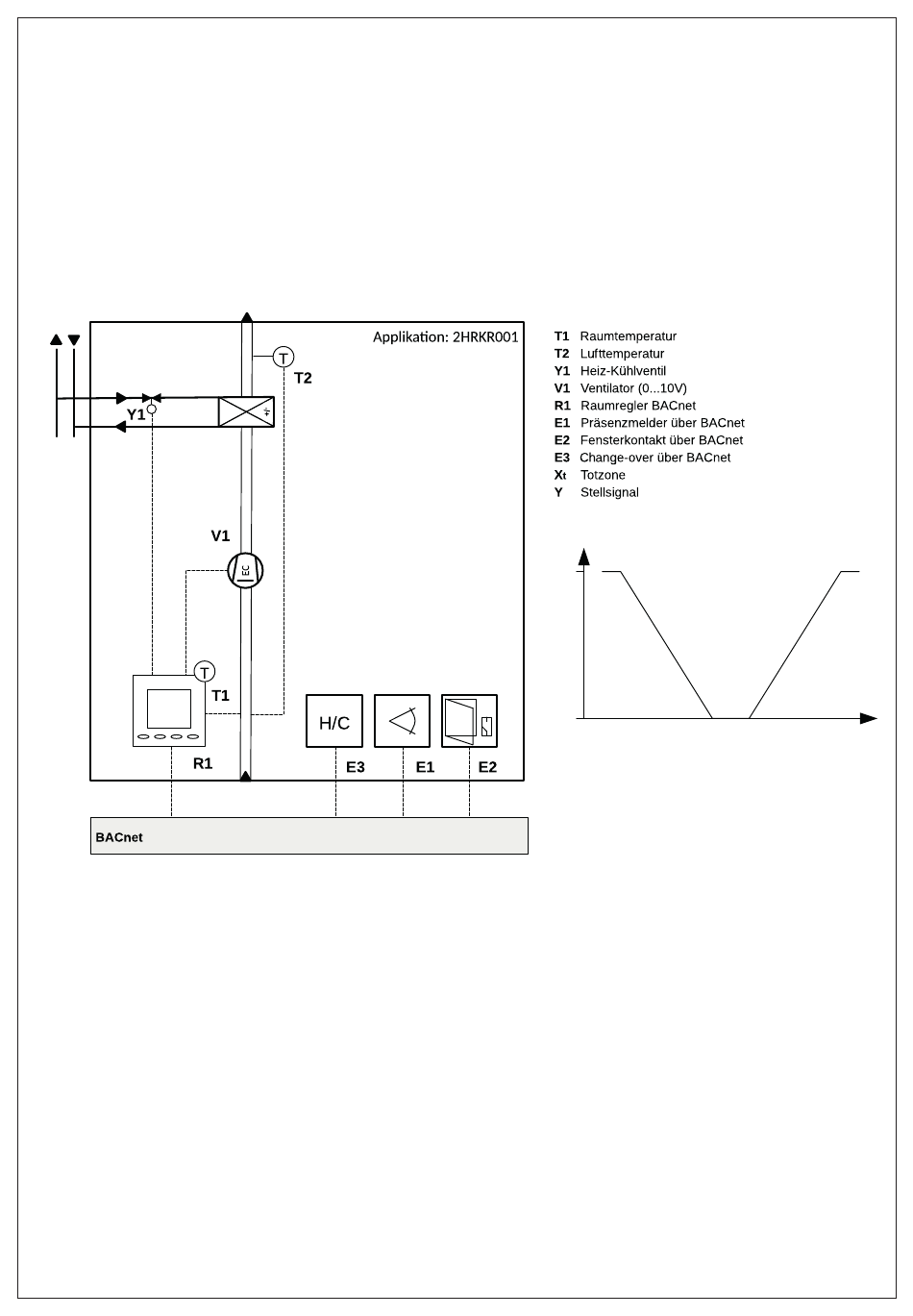

2HRKR001 - Raumtemperaturregelung über T1 via Fancoil
Das Anlagenschema regelt einen Gebläsekonvektor/Fancoil im 2-Leiter-System.
Der im Regelgerät verwendete Temperatursensor misst die Raumtemperatur und regelt bei Bedarf das
Regelventil.
Über die gemessene Temperaturdifferenz (Soll/IST-Wert) gibt der Raumregler die Lüfterdrehzahl des Fancoils
vor (0-10V).
Der externe Temperatursensor dient der Begrenzung der Zulufttemperatur des Fancoil um eine maximale
Behaglichkeit des Raumklimas zu erreichen.
Zusätzlich können vom Regler weitere externe Sensoren zur Präsenz und/oder Kontaktsensoren
(Anwesenheit) ausgewertet werden, die über das BACnet angebunden sind.
Das Signal für den Heiz-/Kühlwechsel kommt ebenfalls über das BACnet Protokoll.
Heizen
Kühlen
Fenster-
Change-over
Präsenz
kontakt
50
Y (%)
Heizen
100
Y1 / V1
0
Y (%)
Kühlen
Y2 / V1
T1 (°C)
Xt
