P/N 4-1579002-2
5
1. Leitung dem entsprechenden Leitungsquerschnitt zuordnen.
2. Leitung einlegen und gegen Leitungsanschlag schieben (siehe Abbildung 3).
3. Zange schließen. Dabei bewegen sich die Messer 5...8 auf die abzuisolierende Leitung zu, die
Isolation wird eingeschnitten und abisoliert (siehe Abbildung 3).
4. Zange öffnen und Leitung entnehmen.
5. Mögliche Abisolierreste mit einem Werkzeug, z.B. einem kleinen Schraubendreher, entfernen.
6
Innensechskantschraube
1. Innensechskantschrauben lösen (siehe Abbildung 5).
2. Schaftschraube lösen (siehe Abbildung 5).
3. Zange schließen, Leitungszentrierhilfe 11, 12 und Messer 5...8 entnehmen (Messerblock immer
komplett wechseln)
4. Neue Messer 5...8 auf Arretierstifte der Messeraufnahme 1...4 aufstecken (geschliffene Seite innen
liegend) (siehe Abbildung 6), Leitungszentrierhilfe 11 und 12 montieren.
5. Sicherung durch Innensechskantschraube vornehmen.
6. Schaftschraube montieren.
Downloaded from
www.Manualslib.com

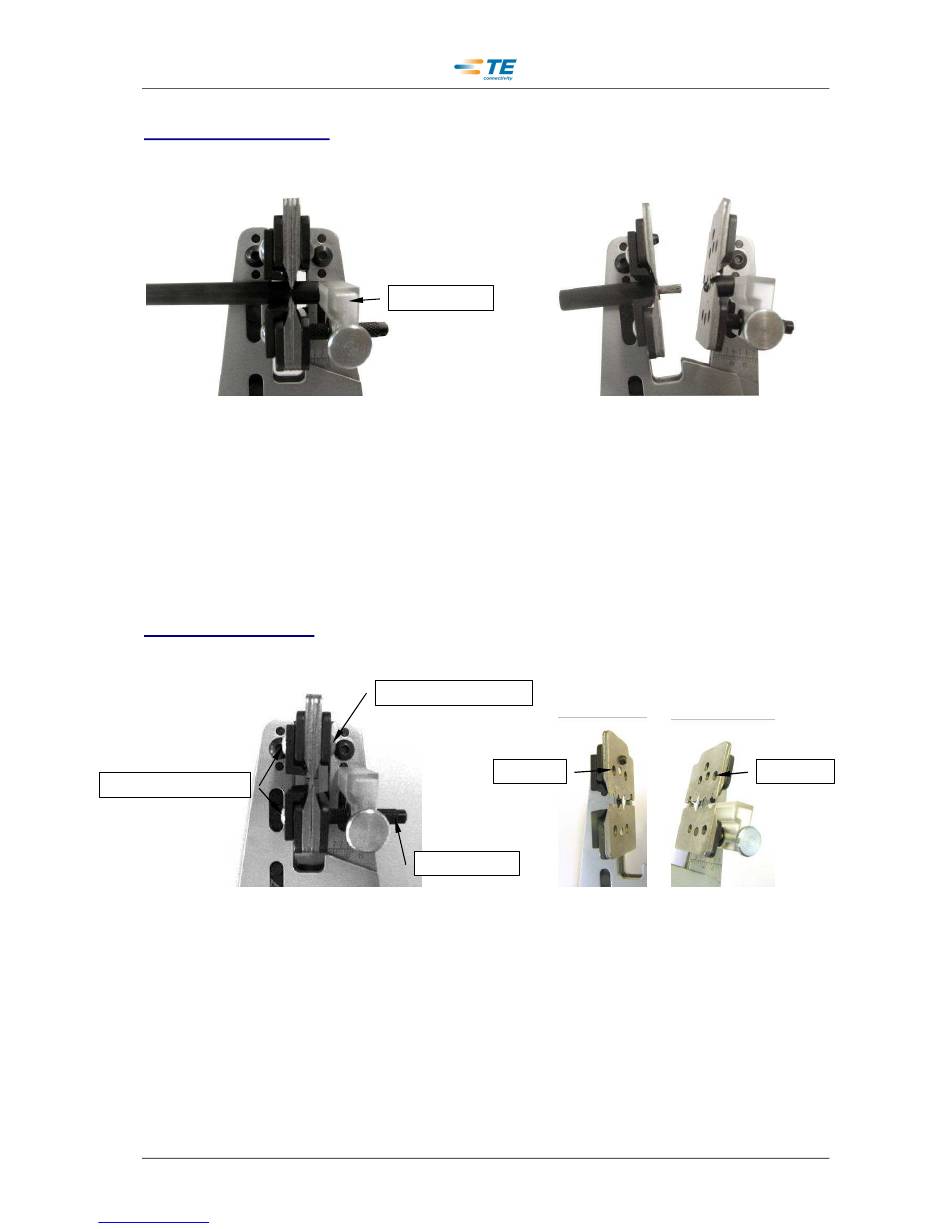

Abisoliervorgang
Abbildung 3
Messerwechsel
Abbildung 5
manuals search engine
Leitungsanschlag
Innensechskantschraube
Arretierstifte
Schaftschraube
Page 7 / 16
411-18508 Rev C
Abbildung 4
Arretierstifte
Abbildung 6
