Stellantrieb Luftklappe Aus- Und Einbauen - Weishaupt WL40Z-A Montage- Und Betriebsanleitung

VORSICHT
83298001 1/2015-06 Et
Montage- und Betriebsanleitung
Ölbrenner WL40Z-A
9 Wartung

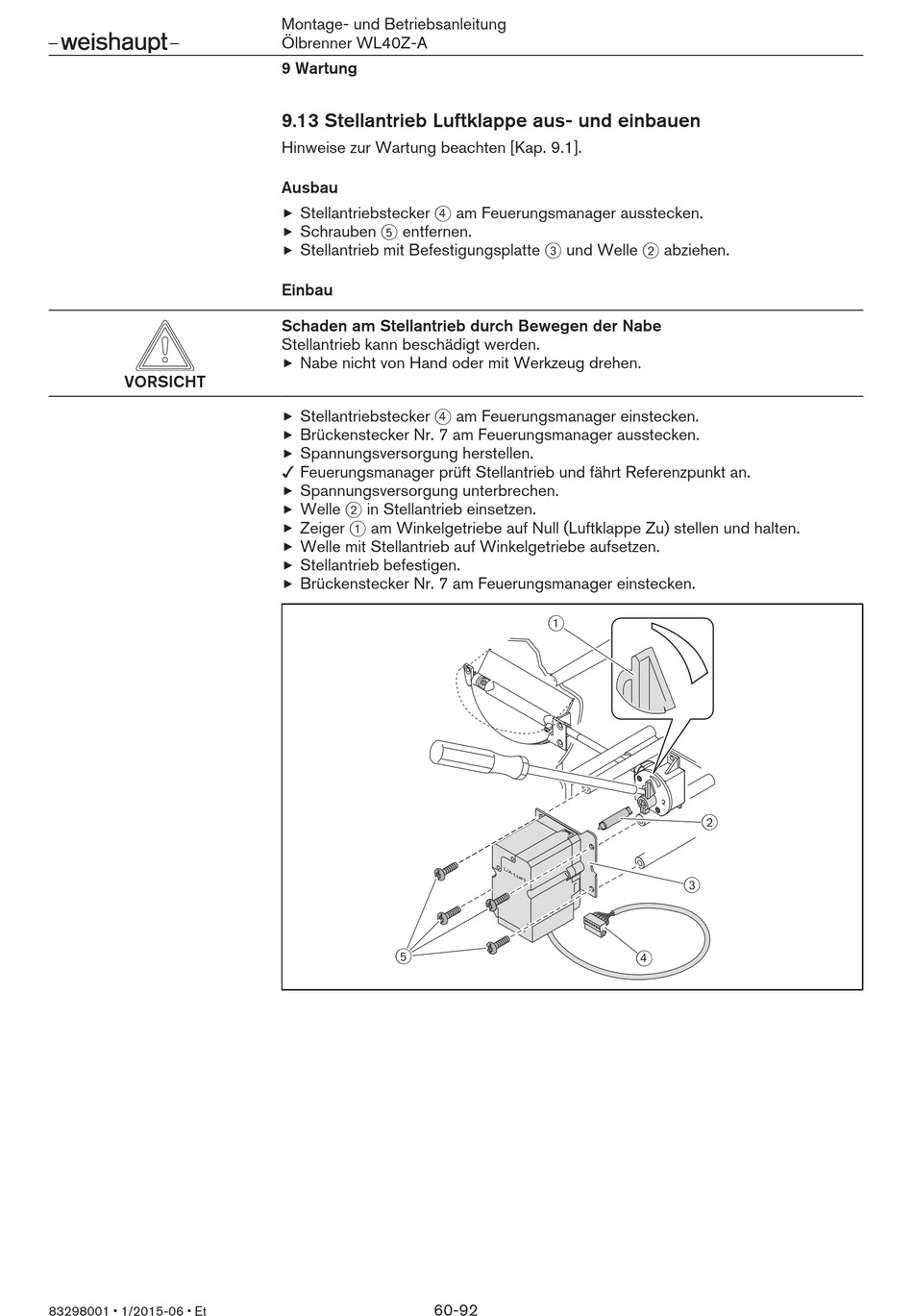

9.13 Stellantrieb Luftklappe aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stellantriebstecker 4 am Feuerungsmanager ausstecken.
Schrauben 5 entfernen.
Stellantrieb mit Befestigungsplatte 3 und Welle 2 abziehen.
Einbau
Schaden am Stellantrieb durch Bewegen der Nabe
Stellantrieb kann beschädigt werden.
Nabe nicht von Hand oder mit Werkzeug drehen.
Stellantriebstecker 4 am Feuerungsmanager einstecken.
Brückenstecker Nr. 7 am Feuerungsmanager ausstecken.
Spannungsversorgung herstellen.
Feuerungsmanager prüft Stellantrieb und fährt Referenzpunkt an.
Spannungsversorgung unterbrechen.
Welle 2 in Stellantrieb einsetzen.
Zeiger 1 am Winkelgetriebe auf Null (Luftklappe Zu) stellen und halten.
Welle mit Stellantrieb auf Winkelgetriebe aufsetzen.
Stellantrieb befestigen.
Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
5
60-92
1
2
3
4
