Inhaltszusammenfassung für network Lufft I-BOX

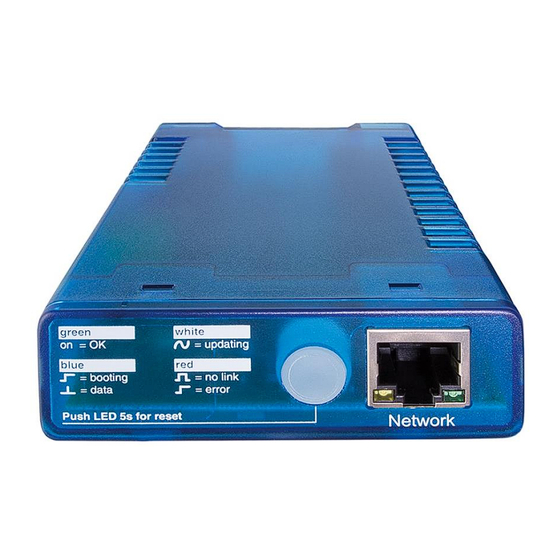

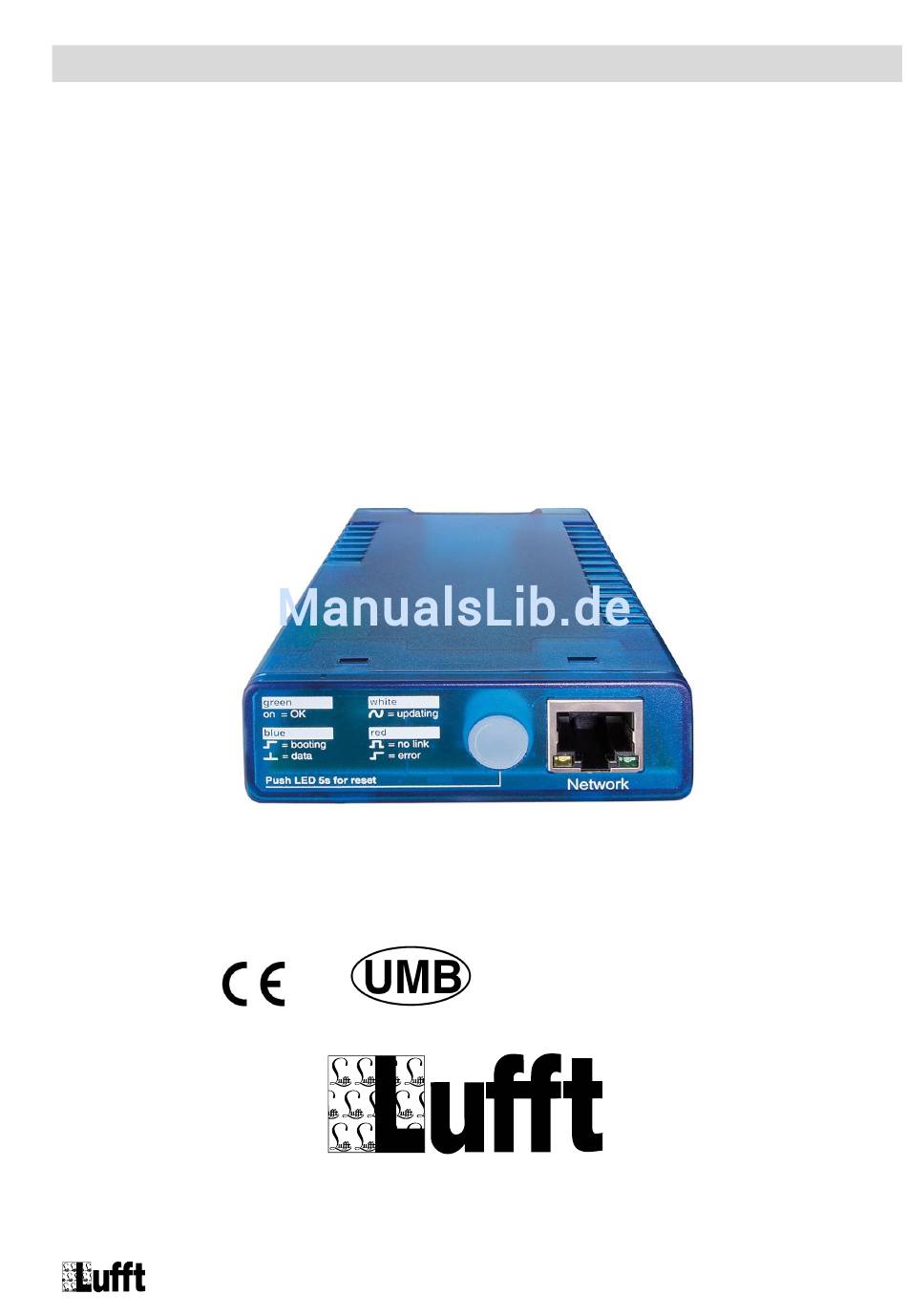

- Seite 1 Betriebsanleitung Deutsch Lufft I-BOX Messgeräte-Gateway www.lufft.com G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany...
- Seite 2 © G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany. Technische Änderungen vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Verwendete Markennamen ..................6 Lieferumfang ........................7 Bestellnummern, Zubehör und Support ................8 Zubehör ........................8 Support ........................8 Lufft I-BOX App-Store ....................9 Gerätebeschreibung......................10 Produkteigenschaften .................... 10 Technische Daten ....................10 Inbetriebnahme ........................ 12 Anschluss und Spannungsversorgung ..............12 Netzwerkanschluss .................... - Seite 4 Systemerweiterung mit Apps ..................25 Apps ........................25 Der App-Lifecycle ....................26 Die App „OPUS20“ ......................29 Funktionsbeschreibung ..................29 Eigenschaften ......................29 Konfiguration ......................30 Meldungen / Fehlersituationen ................31 Die App „OPUS Finder“ ....................32 10.1 Funktionsbeschreibung ..................32 10.2 Eigenschaften ......................
-
Seite 5: Vor Inbetriebnahme Zu Beachten
1 Vor Inbetriebnahme zu beachten Verwendete Symbole Wichtiger Hinweis auf mögliche Gefahren für den Anwender Wichtiger Hinweis für die korrekte Funktion des Gerätes Sicherheitshinweise Die Montage und Inbetriebnahme dürfen nur durch ausreichend qualifiziertes Fachpersonal erfolgen. Niemals an spannungsführenden Teilen messen oder spannungsführende Teile berühren. Technische Daten, Lager- und Betriebsbedingungen beachten. -
Seite 6: Seriennummer
Seriennummer Die Seriennummer ist an der Seite neben der Stromversorgung erkennbar (EN=xxxx:xxxx:xxxx). Die Seriennummer bildet sich ohne „EN=“. Die Seriennummer wird auch auf dem Login-Bildschirm angezeigt. Verwendete Markennamen Alle verwendeten Markennamen unterliegen uneingeschränkt dem gültigen Markenrecht und dem Besitzrecht des jeweiligen Eigentümers. G. -
Seite 7: Lieferumfang
Abb. 1: Ansicht von oben und von vorne Anschlusskabel Ethernet 1m Abb. 2: Kabel Schnellstart-Anleitung Abb. 3: Schnellstart-Anleitung Das Handbuch ist als PDF-Datei nach Start der Lufft I-BOX in der Fußzeile verfügbar. G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Deutschland... -
Seite 8: Bestellnummern, Zubehör Und Support
3 Bestellnummern, Zubehör und Support Gerätebezeichnung Bestellnummer Lufft Webshop Lufft I-BOX 8200.00 http://www.lufft.com/de/produkte/produktsuche/?q=8200.00 Zubehör Gerätebezeichnung Bestellnummer Lufft Webshop Hutschienennetzteil - 8120.NT24 24V/DC/500mA http://www.lufft.com/de/produkte/produktsuche/?q=8120.NT24 Support Bezeichnung Direktaufruf Support-Site Für technischen Support siehe Kapitel 15.1 http://lufft-i-box.com G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Deutschland... -
Seite 9: Lufft I-Box App-Store
Lufft I-BOX App-Store Die Lufft I-BOX ist mit Apps erweiterbar. Die Apps können im Lufft I-BOX App-Store bezogen werden. Bezeichnung Direktaufruf Lufft I-BOX App-Store http://www.lufft-i-box.com/app/store G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Deutschland... -
Seite 10: Gerätebeschreibung
Alarmierung per Email bei Über- oder Unterschreitung von Grenzwerten Die Lufft I-BOX kann mit I-BOX Apps erweitert werden. Diese können über Lufft oder über den Lufft I-BOX App-Store bezogen werden und sind über die Oberfläche zu installieren. Technische Daten Netzwerk ... - Seite 11 Temperaturen / Luftfeuchte angereihte Montage: 0 ... 65°C nicht-angereihte Montage: 0 ... 70°C 0 ... 90% rel. Feuchte, nicht kondensierend Gehäuse / Gewicht Kunststoffkleingehäuse (105 x 75 x 22mm) integrierte Hutschienenaufnahme ca. 140g G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Deutschland...
-
Seite 12: Inbetriebnahme
Lufft I-BOX als Gerät der Leistungsklasse 2 (Leistungsaufnahme von 3,84W bis 6,49W). 5.1.2 Externe Versorgungsspannung Alternativ zur Versorgung per PoE, kann die Lufft I-BOX auch über die an der Gehäuseunterseite befindliche, steckbare Schraubklemme extern versorgt werden. Die verwendete Gleichspannung muss im Bereich 24 ... -
Seite 13: Leds
Endgeräte wie die Lufft I-BOX in der Regel nicht benötigt, verzögern den Kommunikationsaufbau nach einem Neustart unter Umständen aber erheblich. Wir empfehlen diese Protokolle und Funktionen an dem für die Lufft I-BOX verwendeten Port zu deaktivieren. Wenden Sie sich hierfür bitte an den zuständigen Netzwerkadministrator. -
Seite 14: Taster: Hardware-Reset
5.3.2 Mehrfarbenanzeige Über die große Mehrfarbenanzeige in der Front der Lufft I-BOX wird der aktuelle Systemzustand dargestellt: grün: Normalzustand der Lufft I-BOX. Alle Dienste sind gestartet und das System ist voll betriebsbereit. Ein unterlagertes, zyklisches Blinken zeigt die Systemauslastung an. -
Seite 15: Erster Systemstart
6 Erster Systemstart Nachdem die Lufft I-BOX erstmalig an die Spannungsversorgung angeschlossen wurde und der Bootvorgang abgeschlossen ist hat die Lufft I-BOX die IP-Adresse 190.107.233.110. Sie kann unter http://190.107.233.110 per Browser erreicht werden. Der Benutzername ist „admin“, das Password ist „admin“. -
Seite 16: Netzwerk-Konfiguration
Netzwerk-Konfiguration Nach der Hardware-Installation der Lufft I-BOX muss die für den Betrieb in einem TCP/IP- Netz notwendige IP-Adresse, sowie ggf. auch die Subnetzmaske und die Gateway-Adresse vergeben werden. Die korrekten Werte für diese Parameter erfragen Sie bitte bei Ihrem zuständigen Systemadministrator. Die Lufft I-BOX hat im Auslieferungszustand die statische IP-Adresse 190.107.233.110... -
Seite 17: Allgemeine Einstellungen
Allgemeine Einstellungen Abb. 5: Bildschirm Allgemeine Einstellungen Systemname Systemname (lang) Hinweis zur Administration: Hier kann sich der Administrator eigene Anmerkungen festhalten (z.B. zum Kaufdatum, Hersteller-Ansprechpartner, Inventarnummer). An dieser Stelle könnten auch die AktivierungsKeys der aus dem App-Store bezogenen Apps erfasst werden. -
Seite 18: Administrator-Einstellungen
Administrator-Einstellungen Der Administrator ist für den reibungsfreien Betrieb der Lufft I-BOX zuständig und erhält wichtige Email-Nachrichten von der Lufft I-BOX. Abb. 6: Bildschirm Administrator-Einstellungen Email-Adresse: An diese Email-Adresse werden kritische Log-Meldungen versendet. Kontaktdaten: Dieses Feld wird auf der Anmeldemaske angezeigt. Damit kann zum Beispiel hinterlegt werden, wie der zuständiger Administrator erreicht werden kann. -
Seite 19: Email-Einstellungen
Email-Einstellungen Die Email-Einstellungen werden benötigt, damit von der Lufft I-BOX Emails gesendet werden können. Die Lufft I-BOX versendet Emails in folgenden Fällen: Es treten kritische Log-Meldungen auf Täglicher Statusbericht an den Administrator (kann abgeschaltet werden) In Apps wird der Email-Versand konfiguriert und genutzt Wenn kein Email-Server konfiguriert werden soll, muss das Host-Feld leer bleiben. -
Seite 20: Systembedienung
Datum / Uhrzeit verändert werden) IP-Adresse und Subnetz-Maske (kann unter „Einstellungen IP-Adresse Netzwerk“ verändert werden) Seriennummer Eindeutige Seriennummer der Lufft I-BOX Betriebszeit Dauer seit letztem Neustart (d=Tage, h=Stunden, m=Minuten) Freier Speicher Unbelegter Speicher im Flash-Speicher. Hier werden auch die Messwerte gespeichert... -
Seite 21: Abb. 9: Dashboard-Anzeige System Status
Der Systemstatus der Lufft I-BOX wird farblich hervorgehoben angezeigt: Abb. 9: Dashboard-Anzeige System Status Grün: Das System läuft ordnungsgemäß. Im System liegen weder Warnungen noch kritische Fehler vor Gelb: Es liegen Warnungen vor Rot: Es liegen kritische Fehler vor Die Meldungen können unter Einstellungen ... -
Seite 22: Login
Diese Bezeichnung wird auch in der Kopfzeile angezeigt. Systemversion Version der Lufft I-BOX Firmware-Update Firmware-Updates ändern das grundlegende Verhalten der Lufft I-BOX. Zur Durchführung von Firmware-Updates erhalten sie von Lufft eine gesonderte Beschreibung. G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Deutschland... -
Seite 23: Sicherung
Sicherung Die Sicherung der Lufft I-BOX kann unter Backup/Restore gestartet werden. Abb. 12: Bildschirm Backup/Restore Die im Sicherungsvorgang erstellte Datei (.backup) enthält alle Systemeinstellungen außer den Netzwerkeinstellungen, alle Kanalinformationen und alle Device-Konfigurationen. Eine Sicherung sollte nach größeren Konfigurationsanpassungen durchgeführt werden. -
Seite 24: Passwort Vergessen
Passwort vergessen Die Lufft I-BOX kann nur nach Eingabe von Benutzername und einem Passwort konfiguriert werden. Wurde das Passwort vergessen, muss der „Password vergessen“ Link auf der Login-Seite aufgerufen werden. Die Wiederherstellung des Passworts kann auf zwei verschiedene Arten erfolgen: ... -
Seite 25: Systemerweiterung Mit Apps
8 Systemerweiterung mit Apps Die Lufft I-BOX kann mit Apps im Funktionsumfang erweitert und an den jeweiligen Einsatz- zweck angepasst werden. Apps können zu einem beliebigen Zeitpunkt nachinstalliert und wieder gelöscht werden. Apps Apps sind Programme, die die Funktionsweise der Lufft I-BOX erweitern. -
Seite 26: Der App-Lifecycle
Im unteren Bereich werden die in der Lufft I-BOX installierten Apps angezeigt. In der Spalte „Devices verwalten“ können Devices hinzugefügt oder wieder gelöscht werden. Der App-Lifecycle Unter dem App-Lifecycle wird der Umgang mit Apps in der Lufft I-BOX verstanden. Er umfasst folgende Schritte ... -
Seite 27: Installation Von Apps
8.2.4 Devices verwalten Eine App ist unmittelbar nach Installation in der Lufft I-BOX funktionslos. Aus jeder App können nun funktionsfähige „Devices“ erstellt werden. Devices haben konkrete Aufgaben und können unabhängig voneinander konfiguriert werden. Eine IN-App kann beispielsweise auf ein externes Messgerät (z.B. ein Lufft OPUS20) konfiguriert werden, das von der Lufft I-BOX abgefragt werden soll. -
Seite 28: Abb. 15: Bildschirm In-Device Einer Opus20 App
Eine App wird gelegentlich erweitert oder um Fehler bereinigt. Dann steht eine neue App- Version zur Verfügung, die in die Lufft I-Box als Update installiert werden kann. Beim Update einer App wird geprüft, ob das Update im laufenden Betrieb durchgeführt werden kann oder ob eine Anpassung der Konfiguration der Devices erforderlich ist. -
Seite 29: Die App „Opus20
9 Die App „OPUS20“ Die App „OPUS20“ fragt die jeweils letzten Messwerte von OPUS20-Geräten ab und speichert diese in der Lufft I-BOX. Sie ist Teil des Lieferumfangs und zum Auslieferzeitpunkt bereits installiert. Funktionsbeschreibung Die App ist eine IN-App und kann Messwerte von einem Lufft OPUS20-Device beziehen und in der Lufft I-BOX speichern. -
Seite 30: Konfiguration
Beschreibung Notizen zur Konfiguration und zum OPUS20-Gerät (z.B. Standort, IP-Adresse, externe Fühler, Messaufgabe) Device aktiv Einschalten / Ausschalten des Devices (in der Lufft I-BOX), die Gerätefunktion des OPUS20 bleibt unverändert Messintervall Angabe der Messfrequenz IP-Konfiguration IP-Adresse des OPUS20-Gerätes Kanäle... -
Seite 31: Meldungen / Fehlersituationen
In der Kanalliste kann die Kanalbeschreibung durch Klick auf die Werte in der Spalte Bezeichnung geändert werden. Die Zeilen können durch Klick auf die Spaltenüberschriften sortiert werden. Meldungen / Fehlersituationen Während ein OPUS20 aktiv ist, können folgende Meldungen (Logs) auftreten: Beschreibung Gegenmaßnahme Ethernet... -
Seite 32: Die App „Opus Finder
Rückmeldungen von den angeschlossenen OPUS20-Geräten. Dann wird geprüft, ob die OPUS20-Geräte bereits eine IP-Adresse erhalten haben und ob hierfür schon ein Device in der Lufft I-BOX angelegt wurde. Die Netzwerkeinstellungen des OPUS20 Geräts können dann bei Bedarf geändert werden. -
Seite 33: Konfiguration
Beschreibung Eigene Notizen zum Device Device aktiv Einschalten / Ausschalten des Devices (in der Lufft I-BOX), die Gerätefunktion des OPUS20 bleibt unverändert Abb. 17: Bildschirm: Ergebnisse eines Suchvorgangs mit 3 OPUS20-Geräten Nach Abschluss eines Suchvorgangs können über das „Einstellen“-Symbol (Gabelschlüssel) am Zeilenende die IP-Einstellungen des jeweiligen OPUS20-Gerätes dauerhaft geändert... -
Seite 34: Meldungen / Fehlersituationen
Daten nicht eingegeben werden. Nach der Konfiguration der IP-Einstellungen kann die Messdaten-Übertragung vom OPUS20-Gerät zur Lufft I-BOX konfiguriert werden. Hierzu gehen Sie wie folgt vor: Apps opus20 ein neues OPUS20 Device hinzufügen. Bei diesem Device kann dann unter IN ... -
Seite 35: Die App „Json
JSON Beschreibung Diese App stellt eine JSON-Schnittstelle zur Verfügung. Mit http-GET-Aufrufen können Metadaten und Messwerte (einzeln oder mehrere) abgefragt werden. Beschreibung-URL http://lufft-i-box.com/app/view?name=json Lizenzname Ondics Lufft I-BOX App EULA Lizenzinhalt-URL http://lufft-i-box.com/dev/ondics/eula.html Max. Devices G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Deutschland... -
Seite 36: Api-Verhalten
11.3 API-Verhalten 11.3.1 Anfrage Jede Anfrage erfolgt über den http-GET-Befehl http://<lufft-i-box-adresse>/ websites/ab/index.php/json/<devid>/api/<befehl> <lufft-i-box-adresse> Netzwerkname oder IP-Adresse der Lufft I-BOX Device ID (vgl. OUT JSON API-Hilfe) <devid> siehe Kapitel „API-Befehle“ <befehl> Nachfolgend wird der Beginn des Befehls http://<lufft-i-box-adresse>/websites/ab/index.php/json/<devid>/api/ als <Base-URL> bezeichnet. - Seite 37 app… Appname deviceid… Device-ID devicecaption… Vom Benutzer vergebene bezeichnung des Devices(string) channelno… Kanalnummer interval… Intervall im vielfachen von10sec (Integer) type… Kanaltyp (siehe unten) caption… Kanalbezeichnung (String, max. 255 Zeichen) measurementname… Name der Messgröße (String, max. 255 Zeichen) unitname… Einheit der Messgröße(String) valuemin…...
-
Seite 38: Konfiguration
11.5 Konfiguration Die Konfiguration der JSON-App erfolgt mit folgenden Parametern: Bezeichnung Die Bezeichnung wird in der Device-Übersicht angezeigt Bezeichnung (lang) Die Bezeichnung kann für längere Bezeichnungstexte verwendet werden. Beschreibung Notizen zur Konfiguration und zur Nutzung des Devices (z.B. abfragende Programme, Ansprechpartner hierfür) Device aktiv Einschalten / Ausschalten der API-Funktion. - Seite 39 "channelmetaid":"479", "valueid":"110-40115", "app":"opus20", "deviceid":"110", "devicecaption":"Opus (.96)", "channelno":"40115", "interval":"1", "type":"16", "caption":"", "measurementname":"Taupunkt", "unitname":"\u00b0F", "valuemin":"-40", "valuemax":"80" "errorno":0, "errormsg":"" Nachfolgendes Resultat liefert der Befehl getvalues in einer Beispielkonfiguration zurück. http://<lufft-i-box>/websites/ab/index.php/json/1/api/getvalues?valueids=73-100,73-120 "success":true, "values":[ "success":false, "id":"73-100", "value":0, "timestamp":"2013-11-27 10:35:26", "errorno":0, "errortype":"" "success":false, "id":"73-120", "value":0, "timestamp":"2013-11-27 10:35:26", "errorno":0, "errortype":""...
-
Seite 40: Die App „Email Alert
Diese App prüft Wertebereiche für Messkanäle. Verlassen die Werte einen Wertebereich, wird eine Email mit einer entsprechenden Warnung versendet. Beschreibung-URL http://lufft-i-box.com/app/view?name=emailalarm Lizenzname Ondics Lufft I-BOX App EULA Lizenzinhalt-URL http://lufft-i-box.com/dev/ondics/eula.html Max. Devices 12.3 Konfiguration Die Konfiguration der App „Email Alert“ erfolgt mit folgenden Parametern: Bezeichnung Die Bezeichnung wird in der Device-Übersicht angezeigt. -
Seite 41: Meldungen / Fehlersituationen
Email-Adressen werden mit einem Komma getrennt. In dem Tab „Kanäle“ werden alle aktiven Kanäle der Lufft I-BOX angezeigt. Für jeden Kanal kann eine Werteobergrenze und eine –untergrenze eingestellt werden. Überwachungen werden nur für Felder durchgeführt, bei denen Eingaben erfolgt sind. -
Seite 42: Konformitätserklärung
Konformitätserklärung gemäß Richtlinie 2004/108/EG (EMC), 2006/95/EG (LVD) und 2011/65/EU (RoHS). Die G. Lufft Mess- und Regeltechnik GmbH, Fellbach, erklärt, dass das Produkt Lufft I-BOX Messgeräte-Gateway (Bestell-Nr.: 8200.00) auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumenten übereinstimmen: 1. -
Seite 43: Allgemeine Fehler
Allgemeine Fehler Fehlerbeschreibung Ursache - Behebung Das Gerät lässt sich nicht abfragen bzw. Versorgungsspannung prüfen antwortet nicht Ethernet-Kabelverbindung prüfen Das Gerät lässt sich nicht abfragen bzw. Es wurde möglicherweise eine falsche IP-Adresse antwortet nach Konfigurationsmaßnahmen nicht konfiguriert. Eine Notfall-IP-Adresse ist im Gerät mehr eingerichtet, falls eine falsche IP-Konfiguration vorgenommen wurde (vgl. -
Seite 44: Reparatur / Instandsetzung
Reparatur / Instandsetzung Lassen Sie ein defektes Gerät ausschließlich vom Hersteller überprüfen und gegebenenfalls reparieren. Öffnen Sie das Gerät nicht und versuchen Sie auf keinen Fall eine eigenständige Reparatur. Für Fälle der Gewährleistung oder Reparatur wenden Sie sich bitte an: G. -
Seite 45: Abbildungsverzeichnis
Abbildungsverzeichnis Abb. 1: Ansicht von oben und von vorne ..................7 Abb. 2: Kabel ..........................7 Abb. 3: Schnellstart-Anleitung ..................... 7 Abb. 4: Bildschirm Setup-Assistent ................... 15 Abb. 5: Bildschirm Allgemeine Einstellungen ................17 Abb. 6: Bildschirm Administrator-Einstellungen ................. 18 Abb. -
Seite 46: Stichwortverzeichnis
Lifecycle ..............26 Netzwerkname ............16 technische Informationen ......... 26 Static ................ 16 Überblick Devices ............. 27 Netzwerkanschluss ............12 Lufft I-BOX App-Store ..........9, 26 OPUS20 App ..............29 Bestellnummern .............. 8 OPUS20 Finder ............32 Bestimmungsgemäße Verwendung ........ 5 Passwort Dashboard .............. - Seite 47 G. Lufft Mess- und Regeltechnik GmbH Gutenbergstraße 20 70736 Fellbach Postfach 4252 70719 Fellbach Deutschland Tel: +49 711 51822-0 Hotline: +49 711 51822-52 Fax: +49 711 51822-41 E-Mail: info@lufft.de WWW: www.lufft.com Dokumentversion (12/2013)
