Montageanleitung
7

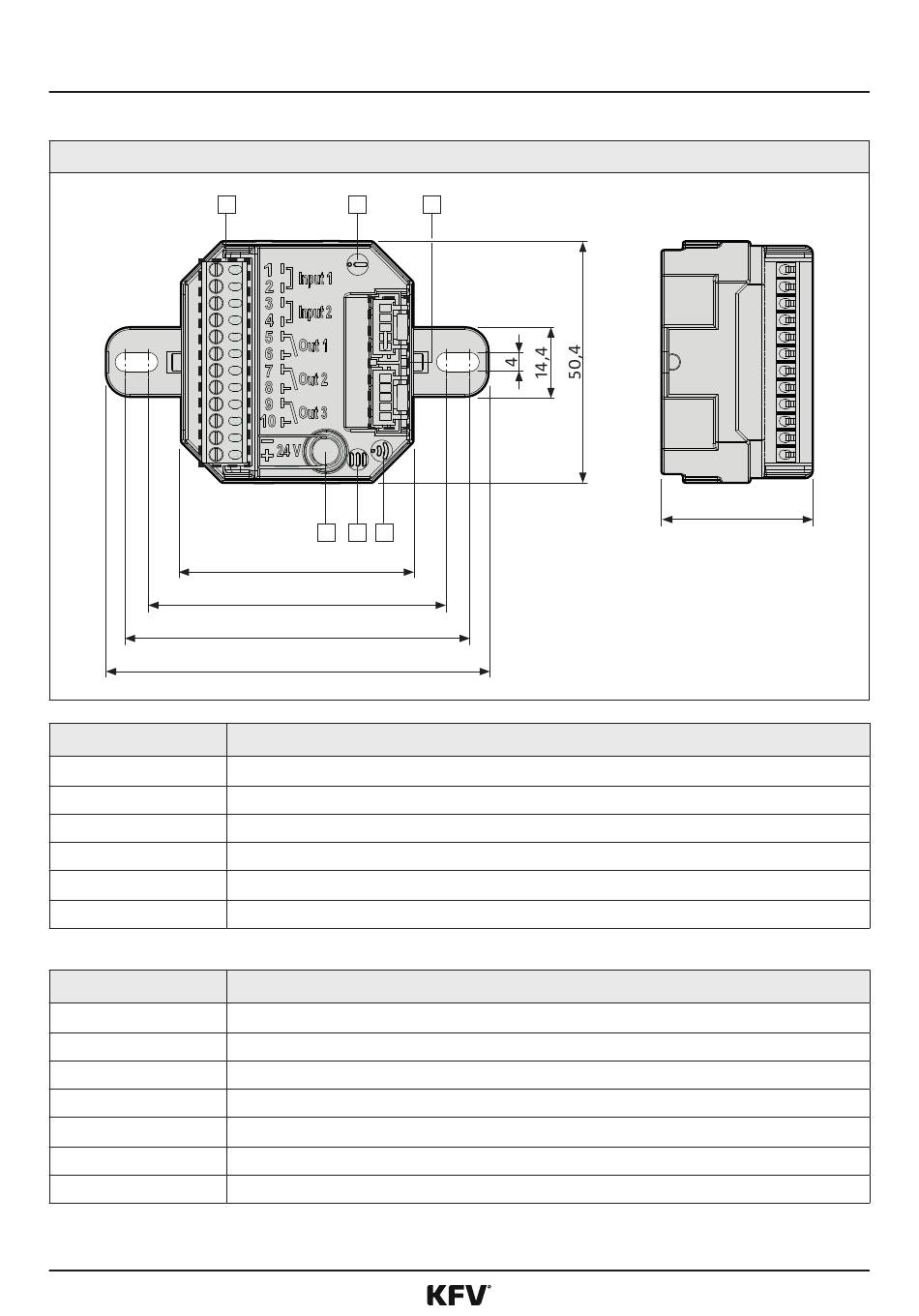

MaSe, Anschlüsse und Bedienelemente
IO-Modul/IO-Modul.smart
1
Position
1
2
3
4
5
6
7.1
12pol. Anschlussklemmleiste
Anschluss
1 / 2
3 / 4
5 / 6
7 / 8
9 / 10
11
12
* Auslieferungszustand: Schließer
H39.ELEKS010DE-00
2
5
6
3 4
48,4
62
71,8
79,7
12pol. Anschlussklemmleiste für Ein- und Ausgänge und 24 V DC
Anschlussbuchsen für SI-BUS-Verbindung
SIEGENIA Zutrittskontrollsysteme
Bezeichnung
Status LED
Menü LED
WLAN LED (nur bei IO WLAN Modul)
Taster für Menüführung
Funktion
Potentialfreier Eingangskontakt 1*
Potentialfreier Eingangskontakt 2*
Potentialfreier Ausgangskontakt 1*
Potentialfreier Ausgangskontakt 2*
Potentialfreier Ausgangskontakt 3*
24 V DC (-) IN
24 V DC (+) IN
IO-Modul/IO-Modul smart
31,5
05.2020
9/24
9/24
