SIEGENIA Zutrittskontrollsysteme
IO-Modul/IO-Modul smart
9.4.2
Im.Stand-Alone-Betrieb
Das IO-Modul smart ist auch für den Stand-alone-Betrieb konzipiert und kann so ohne zusätzliches
SIEGENIA ZKS betrieben werden.

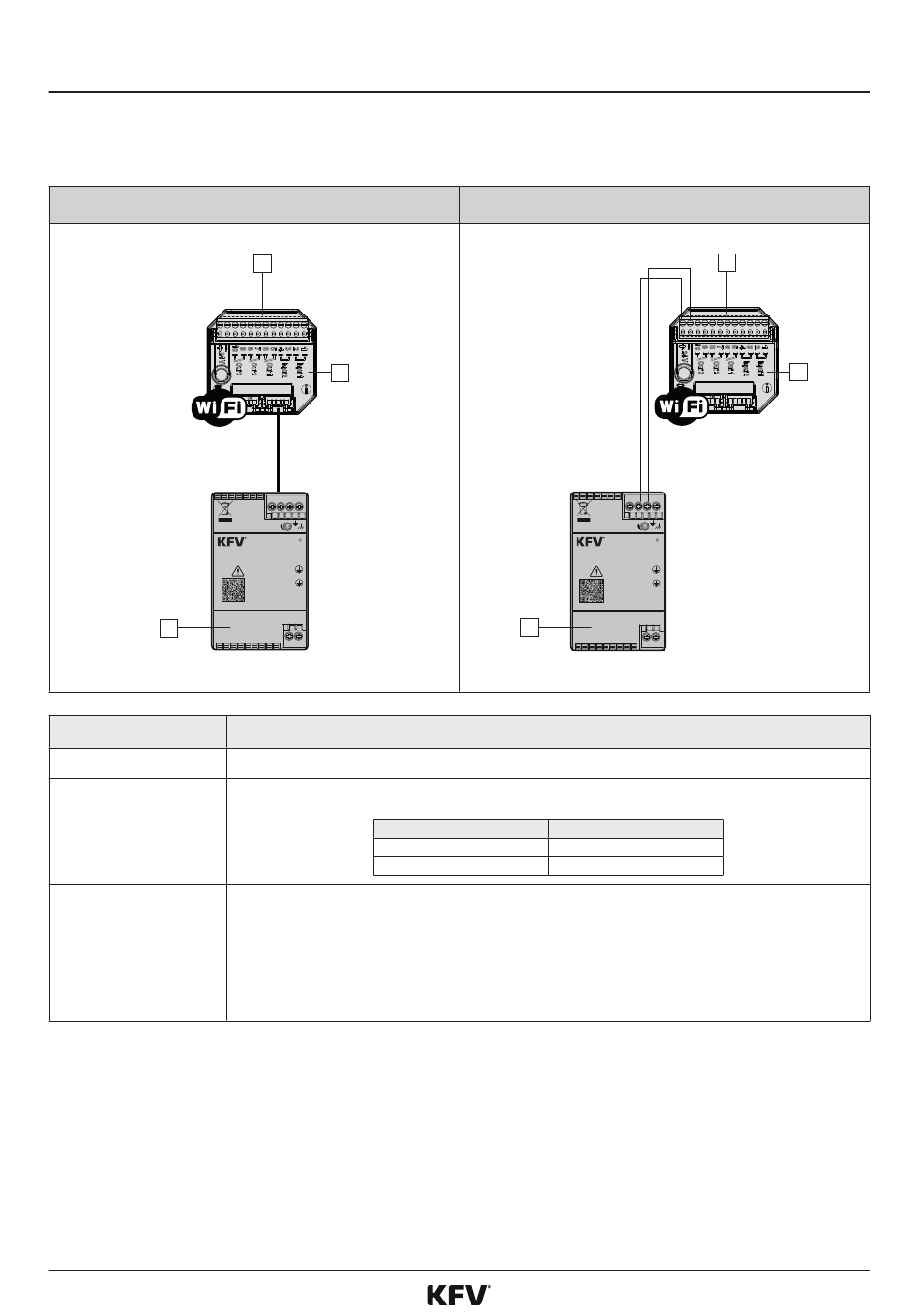

IO-Modul.smart.und.Hutschienennetzteil.über.SI-BUS
Class 2 output
Ein Unternehmen der SIEGENIA GRUPPE
Art.No. 3509884
2
Position
1
2
3
18/24
3
1
V V V V
+
+
-
-
V.ADJ
24-28VDC/2.5-2.14A
DC OK
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
100-240VAC
L N
Anschluss Hutschienennetzteil
12pol. Anschlussklemmleiste für Anschluss von z. B. Garagentorantrieb, E-Öffner, Drehtürantrieb:
05.2020
IO-Modul.smart.und.Hutschienennetzteil.über.
12pol. Anschlussklemmleiste
Class 2 output
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884
2
Bezeichnung
IO-Modul smart
Hutschienenetzteil;
bei Anschluss über 12pol. Klemmleiste:
Anschluss IO-Modul
V+
24V DC (+) In
V-
24V DC (-) In
1/2 = Potentialfreier Eingangskontakt 1
3/4 = Potentialfreier Eingangskontakt 2
5/6 = Potentialfreier Ausgangskontakt 1
7/8 = Potentialfreier Ausgangskontakt 2
9/10 = Potentialfreier Ausgangskontakt 3
11 = 24 V DC (-) In
12 = 24 V DC (+) in
Montageanleitung
3
V V V V
+
+
-
-
V.ADJ
24-28VDC/2.5-2.14A
DC OK
100-240VAC
L N
H39.ELEKS010DE-00
