Montageanleitung
9.4
IO-Modul/IO-Modul.smart.im.Master-Modus
9.4.1
In.Kombination.mit.SIEGENIA.ZKS
Das IO-Modul/IO-Modul smart kommuniziert digital über das SI-BUS-Protokoll mit dem SIEGENIA ZKS. Das IO-Mo-
dul übernimmt die Master-Funktion. Es können bis zu 3 Slave-Komponenten (SIEGENIA ZKS) in einem BUS-System
betrieben werden. Die letzte Slave-Komponente muss über einen Terminierungsstecker (im Lieferumfang enthal-
ten) das BUS-System abschließen.

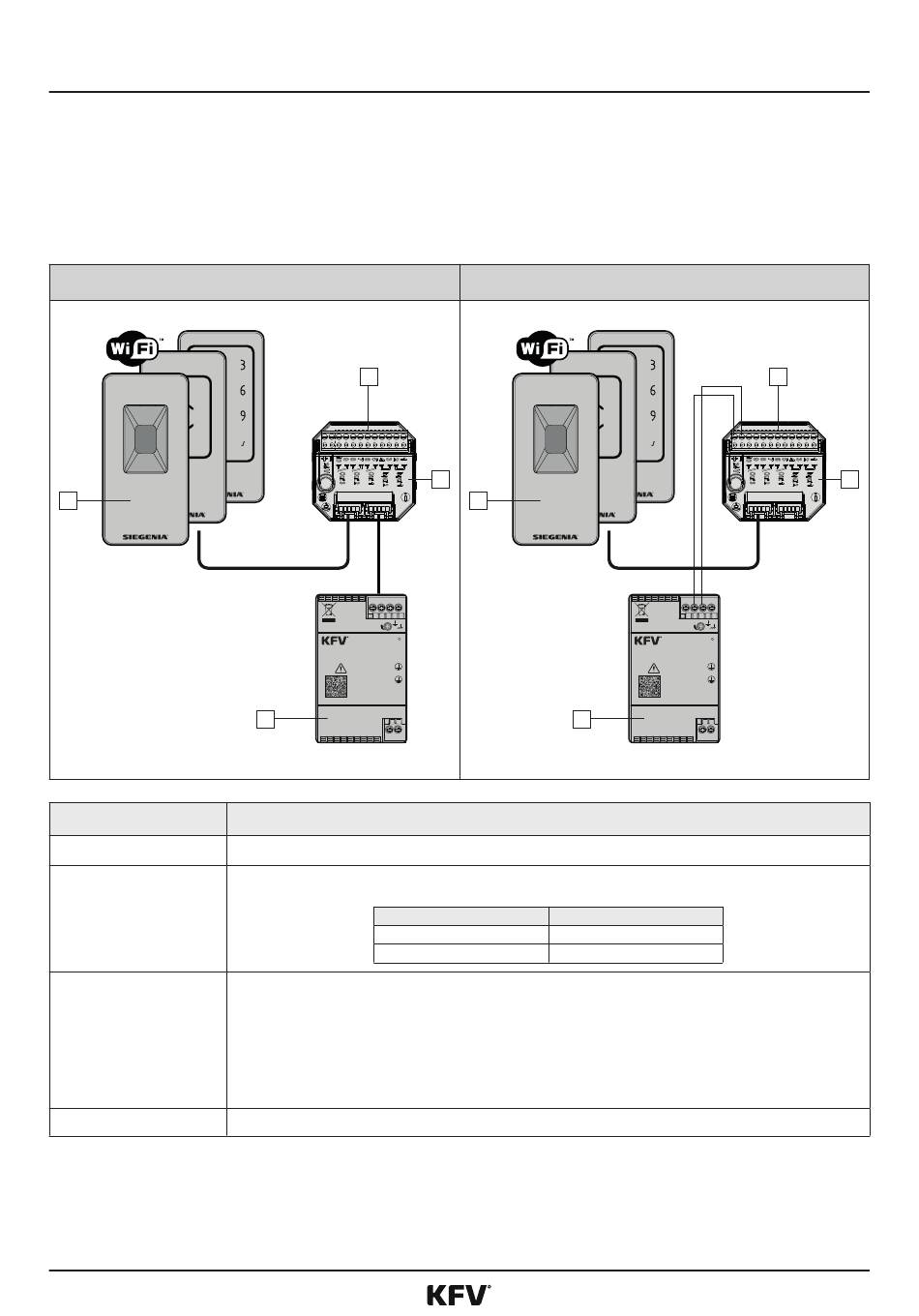

IO-Modul.in.Kombination.mit.SIEGENIA.ZKS.und
Hutschienennetzteil.über.SI-BUS
1
Position
1
2
3
4
H39.ELEKS010DE-00
3
V V V V
+
+
-
-
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884
100-240VAC
2
L N
SIEGENIA ZKS (Fingerscanner, Keypad, Transponder) am SI-BUS
Anschluss Hutschienennetzteil
12pol. Anschlussklemmleiste für Anschluss von z. B. Garagentorantrieb, E-Öffner, Drehtürantrieb:
IO-Modul mit SIEGENIA ZKS und
Hutschienennetzteil.über.12pol..Anschlussklemmleiste
4
1
2
Bezeichnung
Hutschienennetzteil;
bei Anschluss über 12pol. Klemmleiste:
Anschluss IO-Modul
V+
24V DC (+) In
V-
24V DC (-) In
1/2 = Potentialfreier Eingangskontakt 1
3/4 = Potentialfreier Eingangskontakt 2
5/6 = Potentialfreier Ausgangskontakt 1
7/8 = Potentialfreier Ausgangskontakt 2
9/10 = Potentialfreier Ausgangskontakt 3
11 = 24 V DC (-) In
12 = 24 V DC (+) in
IO-Modul
SIEGENIA Zutrittskontrollsysteme
IO-Modul/IO-Modul smart
3
V V V V
+
+
-
-
V.ADJ
Class 2 output
24-28VDC/2.5-2.14A
DC OK
Ein Unternehmen der SIEGENIA GRUPPE
Schutzleiter (PE) &
Abschirmung anschliessen
Connect Shield &
Earth-Connection (PE)
Art.No. 3509884
100-240VAC
L N
05.2020
4
17/24
17/24
