Montageanleitung
9.2 Plug-and-play.Verkabelung.mit.rahmenintegriertem.Netzteil
9.2.1 KFV.Antrieb.an.Kabelübergang.anschließen
A B C D 0 1 2 3 4 7
SI-Bus
4
3
5
2
1
H39.ELEKS010DE-00
1
A B C D 0 1 2 3 4 7
SI-Bus
SIEGENIA Zutrittskontrollsysteme
IO-Modul/IO-Modul smart

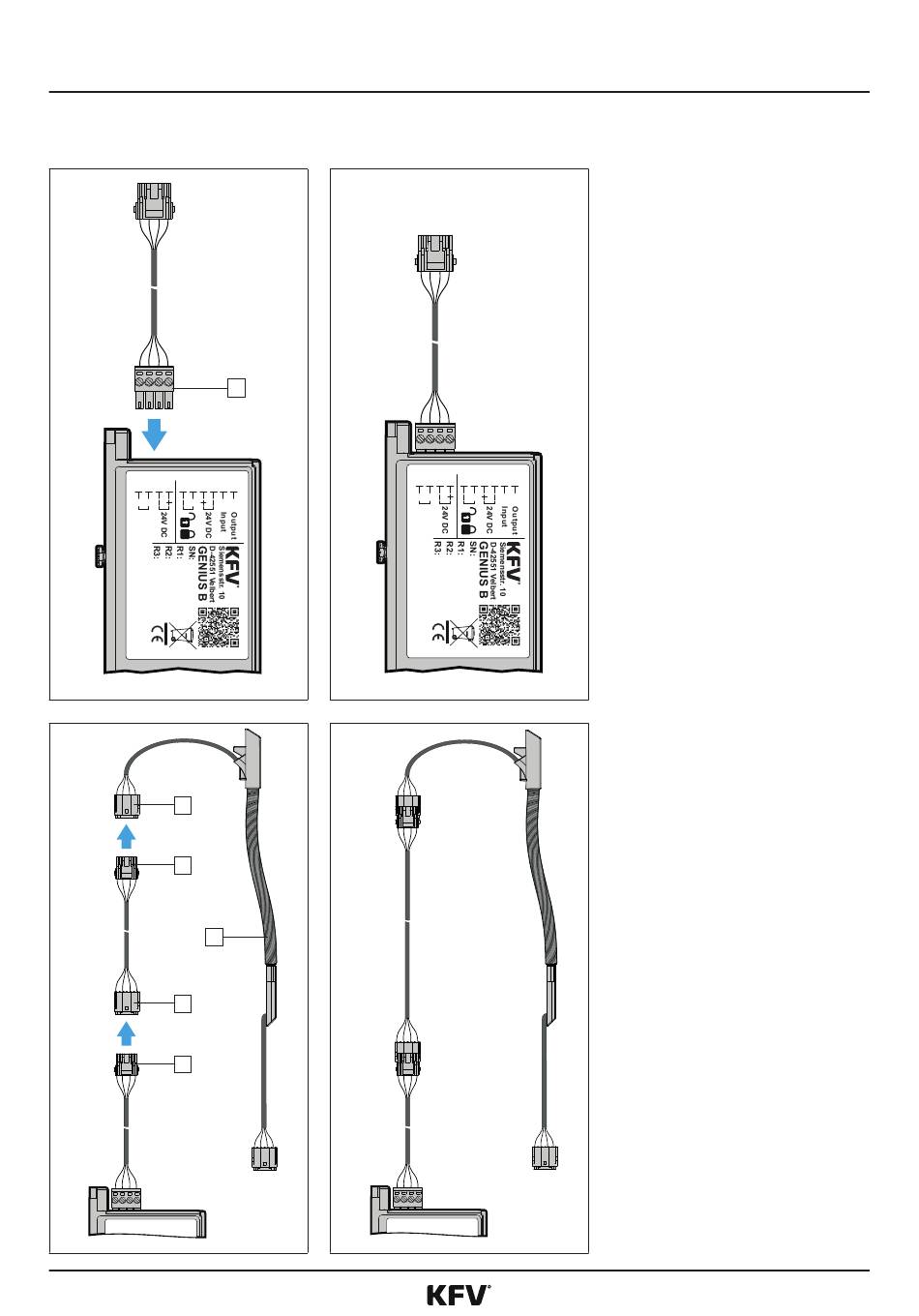

f Stecken Sie den grünen PTR-Ste-
cker [1] des Adapter-Kabels
auf den Anschluss des Antriebs
(A-Öffner/GENIUS) mit der Be-
zeichnung „SI-Bus" (A bis D).
f Verbinden Sie die Buchse [1] des
Adapterkabels mit dem Stecker
[2] des Verlängerungskabels.
f Verbinden Sie die Buchse [3] des
Verlängerungskabels mit dem
Stecker [4] vom Kabelübergang
[5].
