Montageanleitung
9
Kabelpläne.
WARNUNG
Lebensgefahr.durch.Stromschlag
Offen liegende elektrische Komponenten.
• Vor der Montage unbedingt die Spannungsfreiheit der Anschlusskabel feststellen.
• Bei allen Arbeiten am 230V-Wechselstromnetz die aktuellen VDE-Bestimmungen (z.B. VDE 0100) sowie entsprechende
länderspezifische Vorschriften einhalten.
9.1
IO-Modul/IO-Modul.smart.im.Slave-Modus
Das IO-Modul/IO-Modul smart kommuniziert digital über das SI-BUS-Protokoll mit dem elektromechanischen An-
trieb der KFV Mehrfachverriegelung. Der Antrieb (A-Öffner, GENIUS A/B/Panik) übernimmt die Master-Funktionen
und das IO-Modul/IO-Modul smart wird dabei im Slave-Modus betrieben.
Es können max. 3 SIEGENIA ZKS und bis zu 7 IO-Module in einem BUS-System eingebunden werden. Die letzte
Slave-Komponente muss über einen Terminierungsstecker (im Lieferumfang enthalten) oder über ein angeschlos-
senes Hutschienennetzteil das SIBUS-System abschließen.
Position
1
2
3
4
5
H39.ELEKS010DE-00

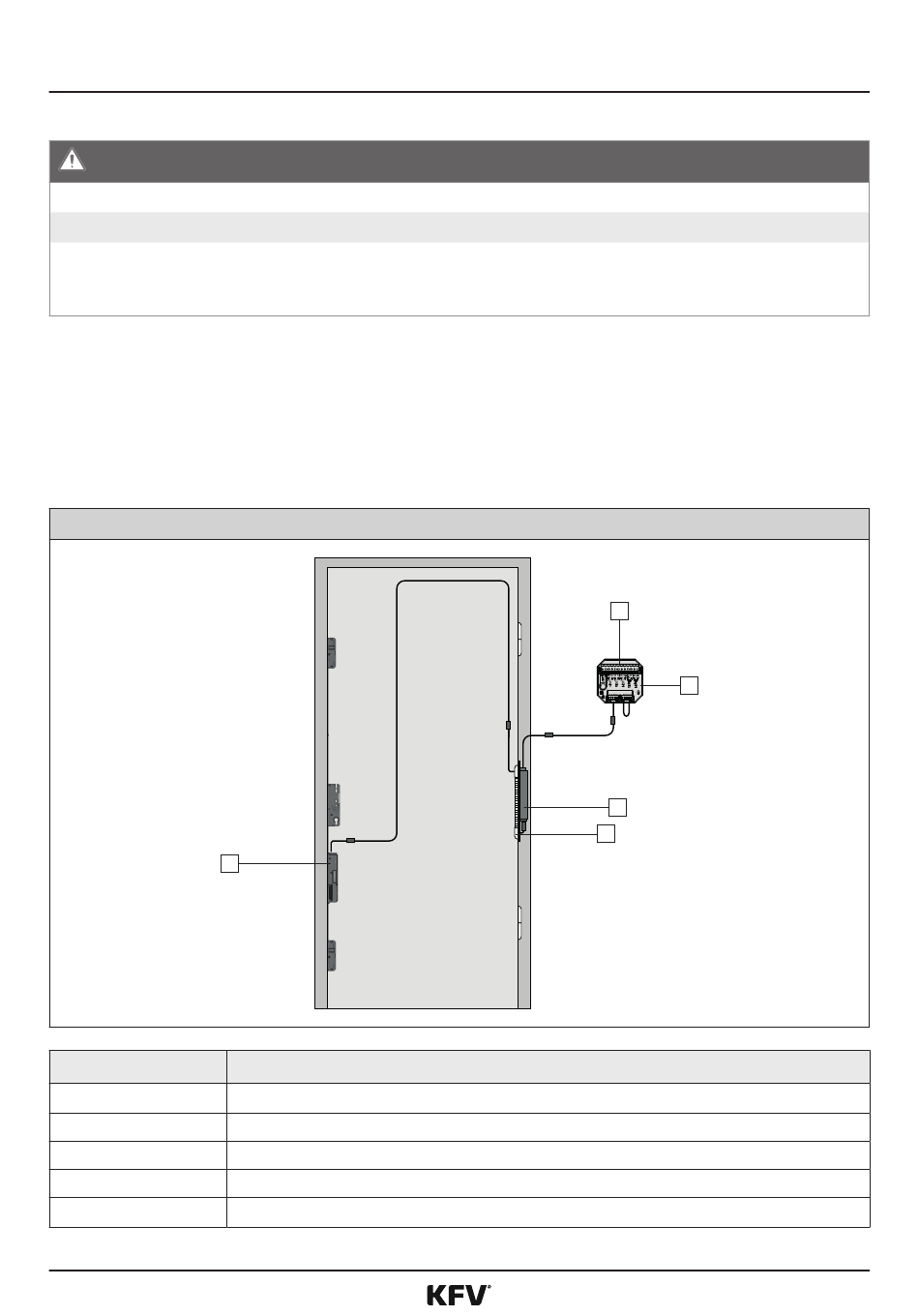

IO-Modul/IO-Modul.smart.mit.rahmenintegriertem.Netzteil
1
Elektromechanischer KFV Antrieb (A-Öffner, GENIUS A, GENIUS B, GENIUS PANIK)
IO-Modul/IO-Modul smart (Terminierung über JST-SIecker)
Eingänge/Ausgänge für externe Geräte (z. B. Gegensprechanlage)
SIEGENIA Zutrittskontrollsysteme
5
3
2
Bezeichnung
Kabelübergang
Rahmenintegriertes Netzteil
05.2020
IO-Modul/IO-Modul smart
4
11/24
11/24
