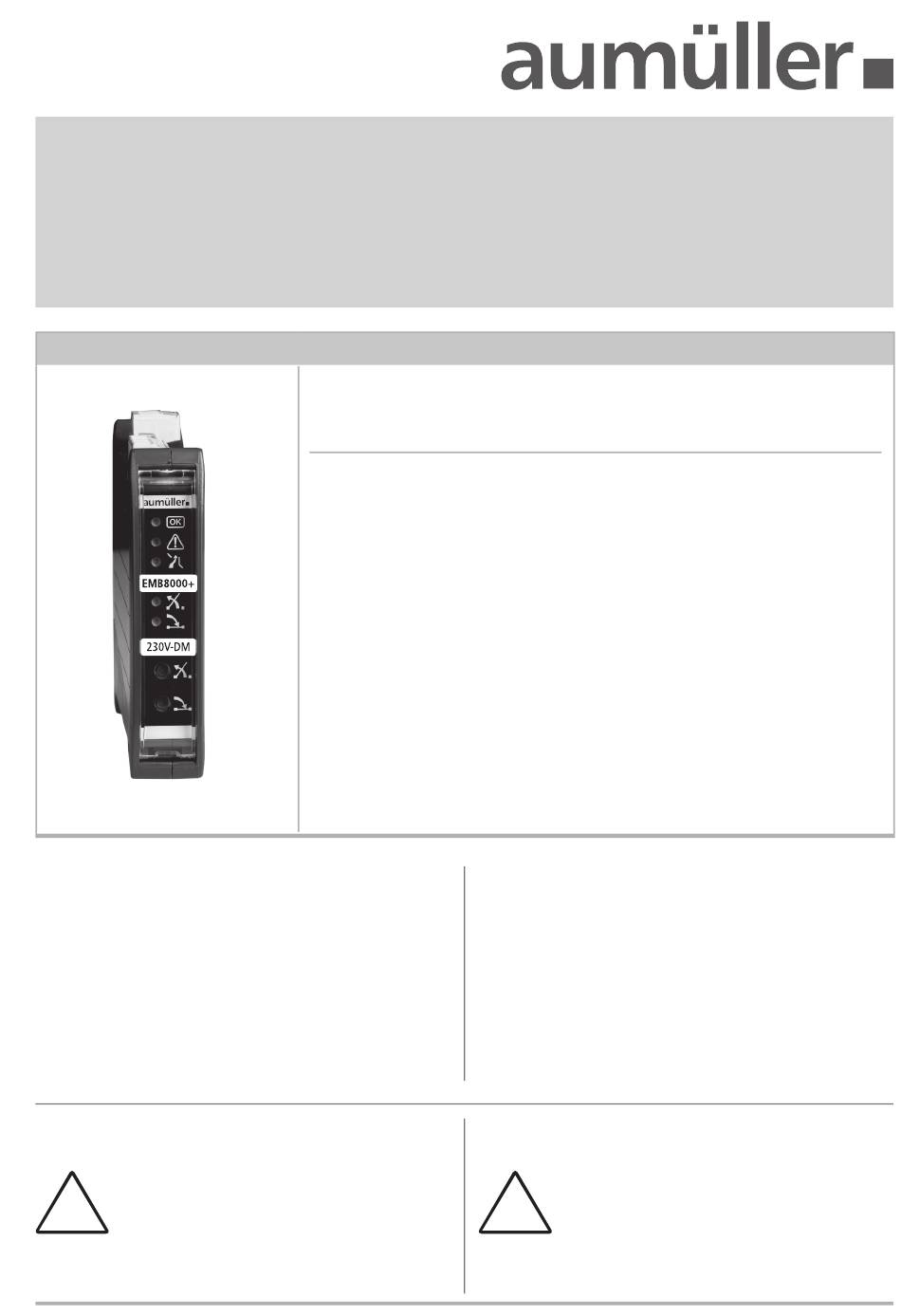

AUMÜLLER DM Anweisung Für Installation Und Inbetriebnahme

A
NWEISUNG FÜR
230V-Drive-Modul DM
Funktionen:
• Verfügt über einen Anschluss für elektromotorische Antriebe
bis max. 5 A
• Die Antriebsleitung ist auf Störung (Kurzschluss, Unter-
brechung) überwacht.
• Verarbeitet Signale von Lüftungstastern und bei Bedarf End-
lagenmeldungen von Antrieben.
• Verfügt über Anschlüsse für externe Signalweitergabe einer
Endlagen-Statusmeldung.
Gewährleistungsansprüche setzen fachgerech-
te Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der RWA-Zentrale EMB 8000+ voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
230V-Drive-Modul DM
Art.-Nr.: 688280
Anwendung: Modul zum kundenseitigen Selbsteinbau in die RWA-Modul-
zentrale EMB 8000+ zur Ansteuerung von 230 V AC-Antrieben.
Betriebsspannung:
Ausgangsspannung:
Eigenverbrauch:
Ausgangsstrom:
Gehäuse (BxHxT):
Moduleinheiten:
Eingänge:
Ausgänge:
Anzeigen:
Bedienelemente:
Anschlüsse:
Montage:
Modul in Betrieb nehmen:
• Modul in den internen BUS einbinden.
• Position hinter Power-Modul PM / Power-Modul-Extension
• Befestigung auf 35 mm Hutschiene.
I
NBETRIEBNAHME
230 V AC
230 V AC
5,3 mA
5 A
100 x 120 x 22,5 mm, ABS, schwarz
1 ME
Lüftungstaster (max. 10 Stück), Rückmeldekontakt AUF/ZU
Antriebslinie
Betrieb, Störung, NOT-AUF, Laufrichtung AUF/ZU
Fronttaster: AUF/ZU
Steckklemmen 1 mm² starr, Antriebe: 2,5 mm²,
Flachstecker 6,3 mm: Spannungsversorgung,
Buchse und Stecker mit Kabel für internen BUS
Befestigung auf 35 mm Hutschiene.
PME / Control-Modul CM frei wählbar.
Beim Einbau des 230V-DM unbedingt die An-
gaben in der Beschreibung der RWA Zentrale
EMB 8000+ beachten.
!
Die Einstellung der Funktionen erfordert die Soft-
ware des Zentralen-Herstellers.
Diese Anweisung über die Lebensdauer des
Steuerungssystems aufbewahren.
