AUMÜLLER CM Anweisung Für Installation Und Inbetriebnahme

Control-modul

Werbung

A
NWEISUNG FÜR

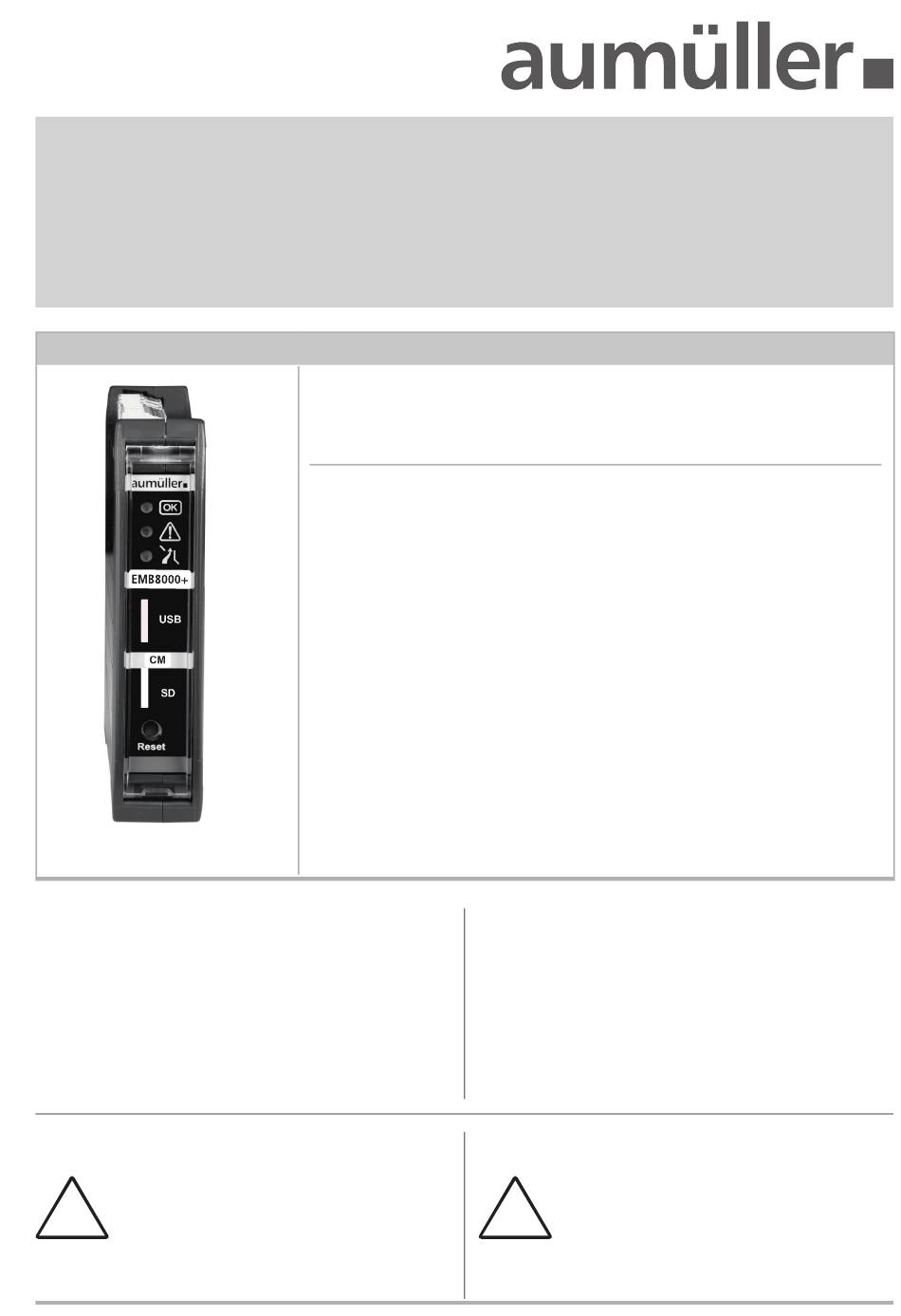

Control-Modul CM
Control-Modul CM
Die Einstellung der Funktionen erfordert die Software des Zentra-
len-Herstellers.
Modul in Betrieb nehmen:
• Modul in den internen BUS einbinden.
• Position hinter Power Modul PM / Power-Modul-Extension
PME.
• Befestigung auf 35 mm Hutschiene.
Gewährleistungsansprüche setzen fachgerech-
te Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der RWA-Zentrale EMB 8000+ voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
Art.-Nr.:
688120
Anwendung:
Modul zum kundenseitigen Selbsteinbau in die RWA-Modul-
zentrale EMB 8000+ zum Anschluss von automatischen und
manuellen Meldern.
Betriebsspannung:
24 V DC
Melderlinienspannung:
24 V DC
Eigenverbrauch:
20,6 mA
Gehäuse (BxHxT):
100 x 120 x 22,5 mm, ABS, schwarz
Moduleinheiten:
1 ME
Eingänge:
3 Melderlinien (max. 10 Melder / Linie)
1 BUS-Melderlinie (max. 30 Melder)
1 Ethernet-Port
1 CAN-Schnittstelle
Lüftungstaster (max. 10 Stück)
Ausgänge:
1 Meldekontakt (1x Um, 42 V / 0,5 A)
Anzeigen:
Betrieb, Störung, NOT-AUF
Bedienelemente:
Fronttaster: Reset
Anschlüsse:
Steckklemmen 1 mm² starr,
Buchse und Stecker mit Kabel für internen BUS
Montage:
Befestigung auf 35 mm Hutschiene.
Merkmal:
Parametrierung vom Standard abweichender Funktions- und
Leistungsmerkmale über Konfi gurationssoftware EMB 8000+
Funktionen:
• Überwacht drei Brandmeldelinien auf Auslösung und Störung.
• Verarbeitet Signale von Lüftungstastern.
• Verfügt über Anschlüsse für externe Signalweitergabe von
• Gehört zur Grundauststattung einer Zentrale und muss
I
NBETRIEBNAHME
Control-Modul CM
Betrieb, Störung und Alarm.
mit dem Power-Modul PM über BUS-Kabel direkt verbunden
werden.
Beim Einbau des CM unbedingt die Angaben
in der Beschreibung der RWA Zentrale EMB 8000+
beachten.
!
Die Einstellung der Funktionen erfordert die Soft-
ware des Zentralen-Herstellers.
Diese Anweisung über die Lebensdauer des
Steuerungssystems aufbewahren.
