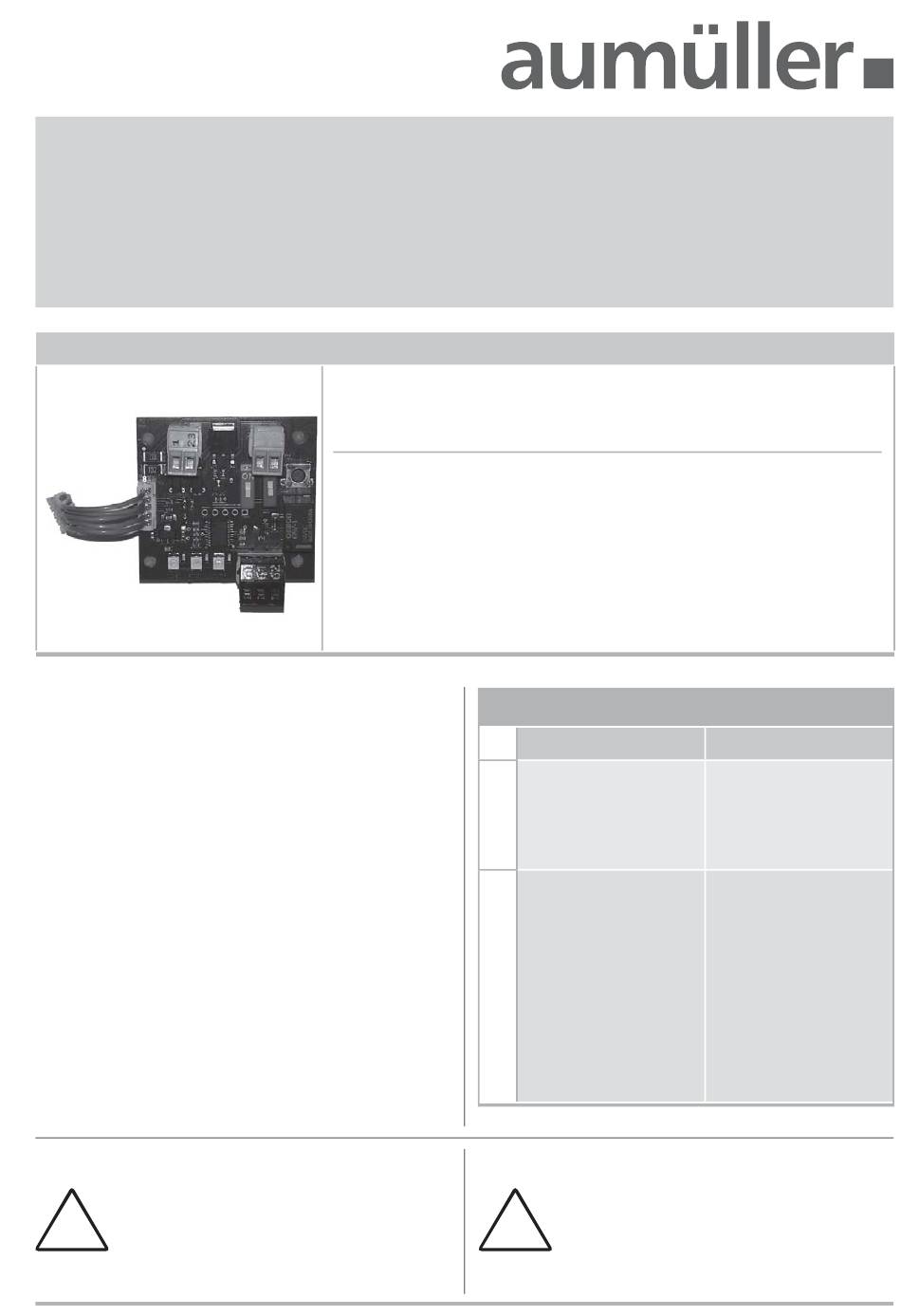

AUMÜLLER LZ6 Anweisung Für Installation Und Inbetriebnahme

A
NWEISUNG FÜR
RWA-Modul LZ6
Funktionsbeschreibung:
Das RWA-Modul LZ6 ermöglicht den Anschluss von einem
oder mehreren (max. 10) Rauchmelder(n) an eine LZ6 Lüftungs-
steuerung.
Die Rauchmelder-Auslösung erfolgt mit der höchsten Priorität
und führt zur vollständigen Öffnung der an der LZ6 angeschlos-
senen Antriebe, alle anderen Lüftungsbefehle bleiben gesperrt.
Dieser Zustand wird durch die Alarm-LED angezeigt.
Die Sperrung kann durch drücken des Tasters auf dem RWA-
Modul oder durch einem dort angeschlossenen optionalen
externen Taster zurückgesetzt werden, was zum Schließen aller
an der LZ6 angeschlossenen Antriebe führt.
Die Priorität wird dabei sofort wieder zurückgesetzt, alle zu dem
Zeitpunkt an der LZ6 anliegenden Schaltbefehle werden umge-
setzt.
Melderlinien-Fehlerkontakt
Zur Signalisierung einer Melderlinienstörung kann dieser poten-
zialfreie Schaltkontakt verwendet werden. Er ist bei einer Bruch-
oder Kurzschluss-Störung der Melderlinie als auch während des
Melderlinien-Reset aktiv (Verbindung zwischen com und n.o.).
Gewährleistungsansprüche setzen fachgerech-
te Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der Lüftungs-Zentrale LZ6 voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
Art.-Nr.: 660066
Anwendung: RWA-Modul zum Anschluss von einem oder mehreren (max. 10)
Rauchmelder(n) an eine LZ6 Lüftungssteuerung.
Betriebsspannung:
Gehäuse:
Abmessungen (B x H):
Umgebungstemperatur:
S1
S2
I
NBETRIEBNAHME
RWA-Modul LZ6
24 V DC (+/- 20%)
ohne
45 x 42 mm
-5 °C ... +60 °C
DIP-Schalter
ON
Sowohl eine Rauchmelder-
Auslösung als auch eine
Rauchmelder-Linienstörung
(Kurzschluss, Leitungsbruch)
führt zu NOT-AUF.
Der ZU-Taster führt zu NOT-ZU
und Rücksetzen der hohen
Priorität, sowie zu einem
Rauchmelderlinien-Reset
(die Melderlinie wird dabei
spannungslos).
Der Linien-Reset wird durch
Blinken der beiden Störungs-
LED's angezeigt und dauert
solange, wie die Taste
gedrückt wird plus etwa 2
Sekunden.
Beim Einbau des RWA-Modul LZ6 unbedingt die
Angaben in der Beschreibung der Lüftungs-
Zentrale LZ6 beachten.
!
Die Einstellung der Funktionen erfordert die Soft-
ware des Zentralen-Herstellers.
Diese Anweisung über die Lebensdauer des
Steuerungssystems aufbewahren.
OFF (default)
Nur eine Auslösung der
Rauchmelderlinie führt zu
NOT-AUF.
Der ZU-Taster führt zu NOT-ZU
und Rücksetzen der hohen
Priorität.
