AUMÜLLER WM Anweisung Für Installation Und Inbetriebnahme

A
NWEISUNG FÜR

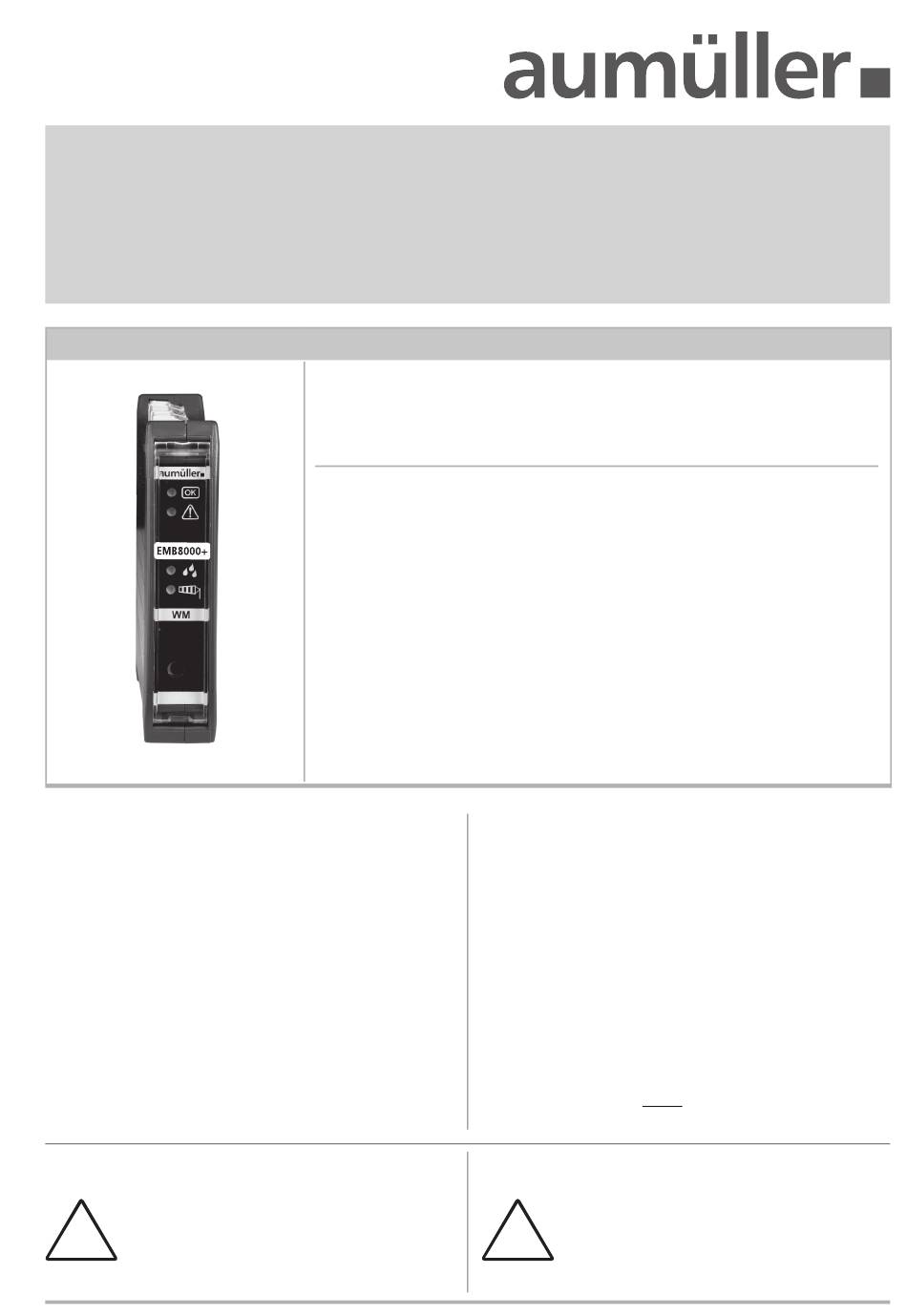

Weather-Modul WM
Weather-Modul WM
Die Einstellung der Funktionen erfordert die Software des Zen-
tralen-Herstellers.
Funktionen:
• Verfügt über die Anschlussmöglichkeit für Wind- und Regen-
sensor.
• Verfügt über einen Windrichtungsgeber für windabhängiges
Öffnen und Schließen im Brandfall.
• Verarbeitet Signale von externen Lüftungssteuerungen.
• Verfügt über Anschlüsse zur externen Signalweitergabe.
Gewährleistungsansprüche setzen fachgerech-
te Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der RWA-Zentrale EMB 8000+ voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
Weather-Modul WM
Art.-Nr.: 688180
Anwendung: Modul zum kundenseitigen Selbsteinbau in die RWA-Modul-
zentrale EMB 8000+ zum Anschluss von Sensoren zur Erfassung
von Wetterdaten.
Betriebsspannung: 24 V DC
Melderlinienspannung: 24 V DC
Eigenverbrauch: 13,0 mA
Gehäuse (BxHxT): 100 x 120 x 22,5 mm, ABS, schwarz
Moduleinheiten: 1 ME
Eingänge: Windsensor, Regensensor, Windrichtungsgeber, externe Signale
Ausgänge: Potenzialfreier Kontakt (1x Um, 42V / 0,5A)
Anzeigen: Betrieb, Störung, Wind, Regen
Anschlüsse: Steckklemmen 1,5 mm² starr
Montage: Befestigung auf 35 mm Hutschiene.
Merkmal: Parametrierung vom Standard abweichender Funktions- und
Leistungsmerkmale über Konfi gurationssoftware EMB 8000+
Modul in Betrieb nehmen:
• Modul in den internen BUS einbinden.
• Position hinter Power Modul PM / Power-Modul-Extension
• Befestigung auf 35 mm Hutschiene.
Einstellung Windgeschwindigkeit oder windrichtungs-
abhängiges Öffnen und Schließen von Rauchabzügen:
• Die Ansprechschwelle für den Windsensor ist werkseitig
• Die Einstellung des windrichtungsabhängigen Öffnens und
I
NBETRIEBNAHME
PME / Control-Modul CM frei wählbar (aber hinter dem letzten
Drive Modul DM (DMX).
auf den Wert 5 m/s eingestellt. Eine Veränderung der
Werkseinstellung ist nur mit unserer Konfi gurations-Software
möglich.
Schließens erfordert immer eine dem jeweiligen Anwen-
dungsfall angepasste Konfi guration der Zentrale.
Beim Einbau des WM unbedingt die Angaben
in der Beschreibung der RWA Zentrale EMB 8000+
beachten.
!
Die Einstellung der Funktionen erfordert die Soft-
ware des Zentralen-Herstellers.
Diese Anweisung über die Lebensdauer des
Steuerungssystems aufbewahren.
