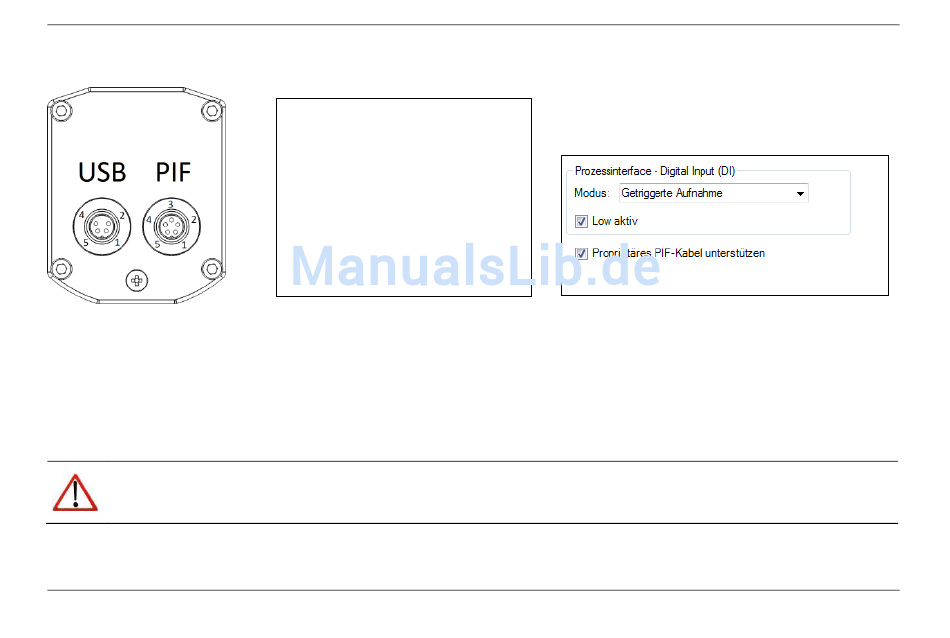

PIN-Belegung der Stecker
Kamera-Rückseite
Für den Fall, dass Sie das Prozess-Interface der Kamera direkt an externe Hardware anschließen möchten
(ohne Verwendung des mitgelieferten PIF-Kabels), setzen Sie bitte in der PIConnect-Software den Haken
bei „Proprietäres PIF-Kabel unterstützen" im Menü Extras/ Konfiguration/ Gerät (PIF).
Hinweis
Bitte beachten Sie, dass der Eingang des PIF in diesem Fall nicht geschützt ist!
____________________________________________________________________________________________________________
PIF 1 INT
2 SDA (I²C)
3 SCL (I²C)
4 DGND
5 3,3V (Out)
USB 1 VCC
2 GND
4 D-
5 D+
