Topologietabelle
Die Topologietabelle enthält folgende Informationen:
•
PROFIBUS-Adresse des Teilnehmers.
•
Soweit ermittelbar die Bezeichnung des Teilnehmers.
•
Adresse des zugehörigen Diagnose-Repeaters, an dessen Mess-Segment der
Teilnehmer hängt.
•
Entfernung bezogen auf den zugehörigen Diagnose-Repeater.
•
Segment des Diagnose-Repeaters, an dem der Teilnehmer angeschlossen ist.
•
Die Uhrzeit der letzten Topologieermittlung.
Die Topologietabelle kann ausgedruckt werden. Sie kann als CSV-Datei exportiert
und anschließend in Microsoft Excel eingelesen und ausgewertet werden.
Sie kann auch über das Anwenderprogramm ausgelesen werden (siehe Kapitel
7.3.1).

Vorgehensweise

1. Markieren Sie in der Topologieanzeige den Diagnose-Repeater, dessen Daten
Sie lesen wollen.
2. Starten Sie die Funktion mit dem Menübefehl Ansicht > Topologietabelle.

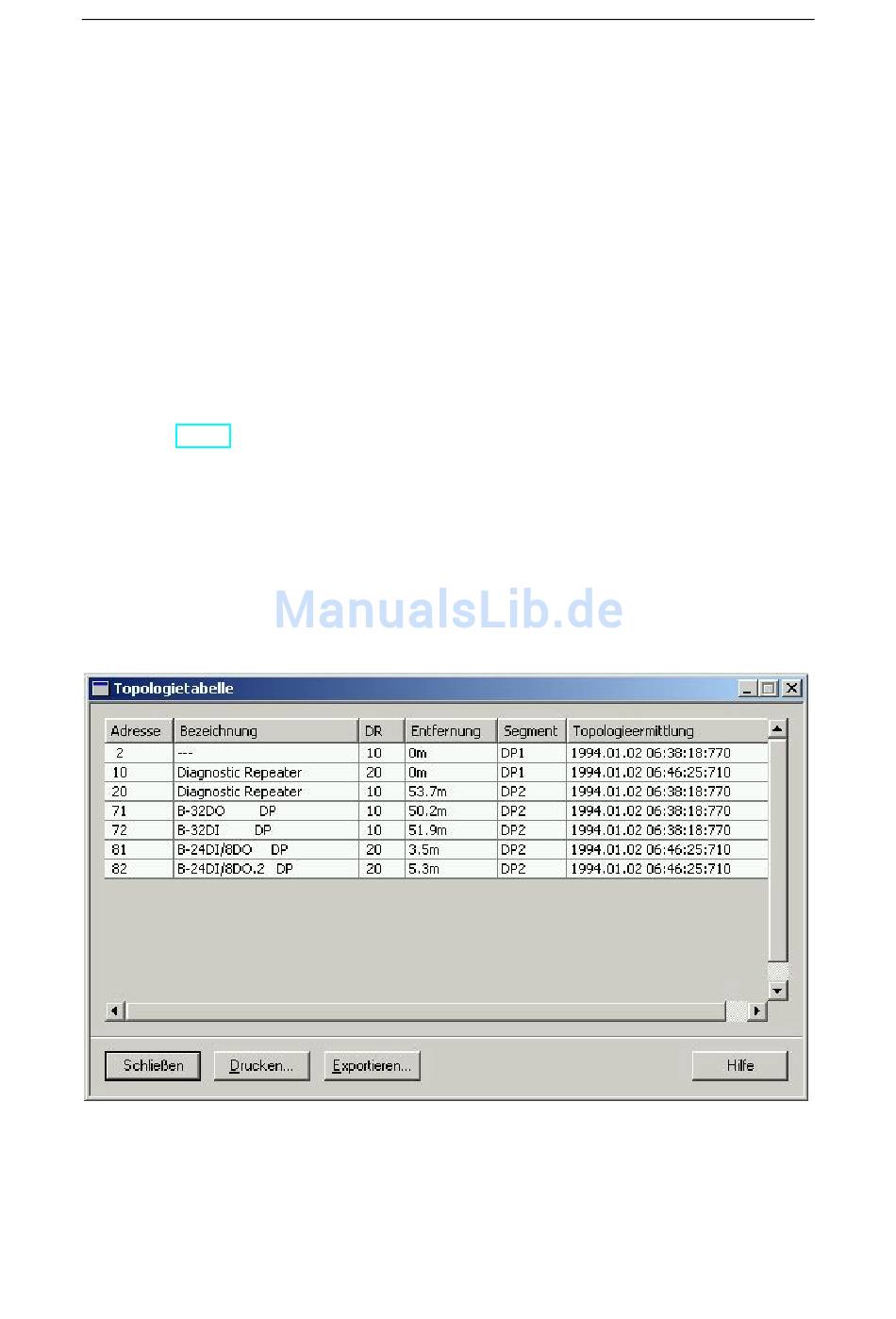

Beispiel Topologietabelle
