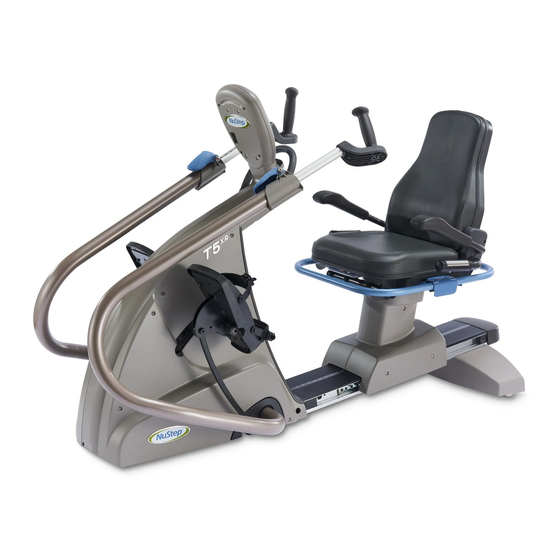

NuStep T5 Montageanleitung
Liege-crosstrainer
Vorschau ausblenden
Andere Handbücher für T5:
- Benutzerhandbuch (44 Seiten) ,
- Befehlsreferenz (40 Seiten) ,
- Montageanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
T5 and T5
XR
R
Recumbent Cross Trainer
Assembly Instructions
T5 y T5
XR
R
Entrenador Reclinado
Instrucciones de ensamblaje
T5 et T5
XR
R
Appareil d'entraînement incliné
Instructions de montage
T5 und T5
XR
R
Liege-Crosstrainer
Montageanleitung
Downloaded from
www.Manualslib.com
manuals search engine
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NuStep T5
Inhaltszusammenfassung für NuStep T5
- Seite 1 T5 and T5 Recumbent Cross Trainer Assembly Instructions T5 y T5 Entrenador Reclinado Instrucciones de ensamblaje T5 et T5 Appareil d’entraînement incliné Instructions de montage T5 und T5 Liege-Crosstrainer Montageanleitung Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
International Customers: de blessures potentiels. susceptible de provoquer 800-322-4434 Please contact your Respectez toutes les des blessures mineures support@nustep.com local distributor. consignes de sécurité qui ou modérées suivent ce symbole afin d’éviter d’éventuelles blessures graves Clientes en EE. UU. y Canadá: Clientes internacionales: voire mortelles. -
Seite 3: Assemblies
Assemblies (T5 Shown) Componentes (se muestra el modelo T5 Composants (T5 représenté) Baugruppen (T5 abgebildet) 7L 7R 9R 9aR Rear Support Assy 50718 T5 Soporte trasero Support arrière Hintere Stützbaugruppe 50965 T5 Front End Assy 50678 T5 Soporte delantero Partie avant... -
Seite 4: Box Contents
Box Contents Contenido de la caja Contenu de l’emballage Inhalt des Kartons Foot Straps optional Manuals Tools & Hardware Correas para pies Manuales Herramientas y tornillería opcional Manuels Outils et matériel de montage Cale-pieds Handbücher en option Werkzeug und Montageteile Fußschlaufen optional Downloaded from... - Seite 5 Box Contents Contenido de la caja Contenu de l’emballage Inhalt des Kartons Optional Accessories Accesorios opcionales Accessoires optionnels Optionales Zubehör The WellGrip(s) Leg Stabilizer(s) Transmitter Belt WellGrip(s) Estabilizador(es) de piernas Correa de transmisión Sangle(s) pour poignée WellGrip Stabilisateur(s) de jambes Ceinture émettrice WellGrip(s) Beinstabilisator(en)
-
Seite 6: Hardware
Hardware (1:1) Tornillería Matériel de montage Montageteile ITEM# STEP# PART # HARDWARE 50731 #8 X 1” 13,19 50704 M5 X 16mm 50705 M5 X 30mm 50623 M6 X 45mm 50036 M8 X 16mm 50032 M8 X 25mm 50950 M10 X 20mm M8 NUT 50546 50599... -
Seite 7: Assembly Tools
Assembly Tools Herramientas para el ensamblaje Outils de montage Benötigtes Werkzeug 3mm Hex Bit Socket 4mm Hex Bit Socket 50909 50910 5mm Hex Bit Socket 6mm Hex Bit Socket 50912 50911 8mm Hex Bit Socket 13mm Deep Socket 50998 50914 50883 Lubricant 3/8”... -
Seite 8: Assembly Instructions
CAUTION 36kg 85lbs Downloaded from www.Manualslib.com manuals search engine... - Seite 9 CAUTION 61kg 134lbs 13 mm Downloaded from www.Manualslib.com manuals search engine...
- Seite 10 33 Nm ± 10% M10 X 20mm 25 ft· lbs ± 10% CAUTION 16kg 36lbs 4x 20 Downloaded from www.Manualslib.com manuals search engine...
- Seite 11 CAUTION 33kg 72lbs Downloaded from www.Manualslib.com manuals search engine...
- Seite 12 CAUTION 35kg 78lbs Downloaded from www.Manualslib.com manuals search engine...
- Seite 13 12.7 mm 0.5 in Downloaded from www.Manualslib.com manuals search engine...
- Seite 14 13 mm 33 Nm ± 10% M8 Nut 25 ft· lbs ± 10% 5x 21 CAUTION 33-38kg 72-84lbs Downloaded from www.Manualslib.com manuals search engine...
- Seite 15 CAUTION 33-38kg 72-84lbs M6 X 45mm 10 Nm ± 10% 7 ft· lbs ± 10% 2x 17 Downloaded from www.Manualslib.com manuals search engine...
- Seite 16 33 Nm ± 10% 25 ft· lbs ± 10% 1x-R 1x-L M10 X 20mm Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 M5 X 16mm 3x-R 3x-L M5 X 30mm 3x-R 3x-L Downloaded from www.Manualslib.com manuals search engine...
- Seite 18 U-Clip Downloaded from www.Manualslib.com manuals search engine...
- Seite 19 33 Nm ± 10% 25 ft· lbs ± 10% 1x-R 1x-L 1x-R 1x-L 33 Nm ± 10% 25 ft· lbs ± 10% 1x-R 1x-L Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 10R 10L 33 Nm ± 10% M8 X 25mm 25 ft· lbs ± 10% 3x-R 3x-L Downloaded from www.Manualslib.com manuals search engine...
- Seite 21 M5 X 16mm 3x-R 3x-L Downloaded from www.Manualslib.com manuals search engine...
- Seite 22 14 Nm ± 10% 10 ft· lbs ± 10% M8 X 16mm 18 x4 Downloaded from www.Manualslib.com manuals search engine...
- Seite 23 #8 x 1” 2x 14 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 24: Check Operation
Check Operation Verificación del funcionamiento Vérification du fonctionnement Funktionskontrolle = ok = fix Downloaded from www.Manualslib.com manuals search engine... - Seite 25 Check Operation Verificación del funcionamiento Vérification du fonctionnement Funktionskontrolle CAUTION = ok = fix 130kg 286lbs Downloaded from www.Manualslib.com manuals search engine...
-
Seite 26: Optional Accessories
51194 T5 de entretenimiento appareil multimédia für drahtloses Device Mount sans fil Unterhaltungsgerät inalámbrico NuStep Transporter 50775 Transportador del NuStep Outil de déplacement NuStep NuStep-Transportvorrichtung AC Adapter 50997 Adaptador de CA Adaptateur secteur Netzadapter NuStep Accessory 50748 Bolsa de Sacoche pour... - Seite 27 NuStep Leg Stabilizer(s) Estabilizador(es) de piernas NuStep Stabilisateur(s) de jambes Nustep NuStep-Beinstabilisator(en) Downloaded from www.Manualslib.com manuals search engine...
- Seite 28 Foot Straps Correas para pies Cale-pieds Fußschlaufen Downloaded from www.Manualslib.com manuals search engine...
- Seite 29 The WellGrip™ El WellGrip™ Sangle pour poignée WellGrip™ Der WellGrip™ Downloaded from www.Manualslib.com manuals search engine...
- Seite 30 Wireless Entertainment Device Mount Soporte para dispositivo de entretenimiento inalámbrico Support pour appareil multimédia sans fil Montagehalterung für drahtloses Unterhaltungsgerät (Device not included) Mount (No incluye el dispositivo) Soporte (Appareil non inclus) Support (Gerät nicht inbegriffen) Halterung Downloaded from www.Manualslib.com manuals search engine...
- Seite 31 NuStep Transporter Transportador del NuStep Outil de déplacement NuStep NuStep-Transportvorrichtung CAUTION Downloaded from www.Manualslib.com manuals search engine...
- Seite 32 AC Adapter Adaptador de CA Adaptateur secteur Netzadapter Downloaded from www.Manualslib.com manuals search engine...
- Seite 33 Se prohíbe reproducir o transmitir ninguna parte de este manual de cualquier forma o por cualquier medio, electrónico o mecánico, por cualquier motivo sin el consentimiento expreso por escrito de NuStep, Inc. ©Copyright octubre de 2008 por NuStep, Inc.
