Austausch des Schutzfensters

In den folgenden Anweisungen wird der Austausch des Schutzfensters beschrieben. Wählen Sie das
vordere Abdeckungskit aus, das für das Objektiv geeignet ist.
Objektiv
10 mm
19 mm
35 mm
60 mm
1. Entfernen Sie die obere Abdeckung.
2. Trennen Sie das Scheibenheizungskabel vom Scheibenheizungsanschluss der Kamera.
3. Lösen Sie die 4 Schrauben der vorderen Abdeckung und nehmen Sie die vordere Abdeckung und
den Rahmen ab.
4. Ersetzen Sie die Dichtung.
5. Setzen Sie den Austauschrahmen vorsichtig auf das Gehäuse. Der Scheibenheizungsanschluss
muss sich hierbei rechts unten befinden. Siehe Abbildung zur vorderen Abdeckung auf Seite 32.
Hinweis:
6. Bringen Sie die vordere Abdeckung an.
Hinweis: Verwenden Sie für die Montage des großen Schutzfensters die beigefügte große vordere
7. Schließen Sie das Scheibenheizungskabel am Scheibenheizungsanschluss der Kamera an. Siehe
Abbildung auf Seite 33.
8. Nehmen Sie die obere Abdeckung ab und befestigen Sie den Sicherheitsdraht an der Lasche an
der unteren Abdeckung.
Downloaded from www.Manualslib.com

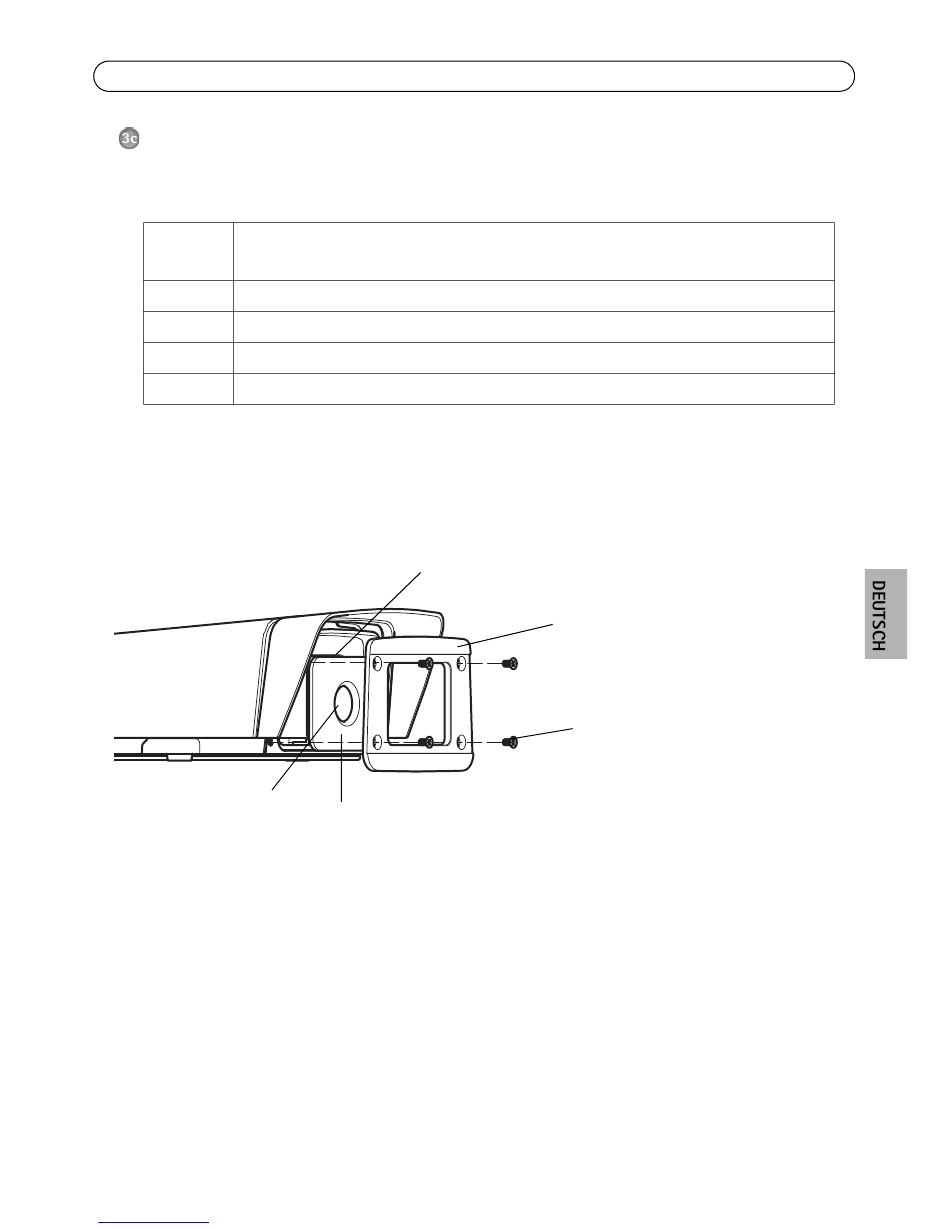

Vorderes Abdeckungskit mit vorderer Abdeckung und Rahmen mit vormontiertem
