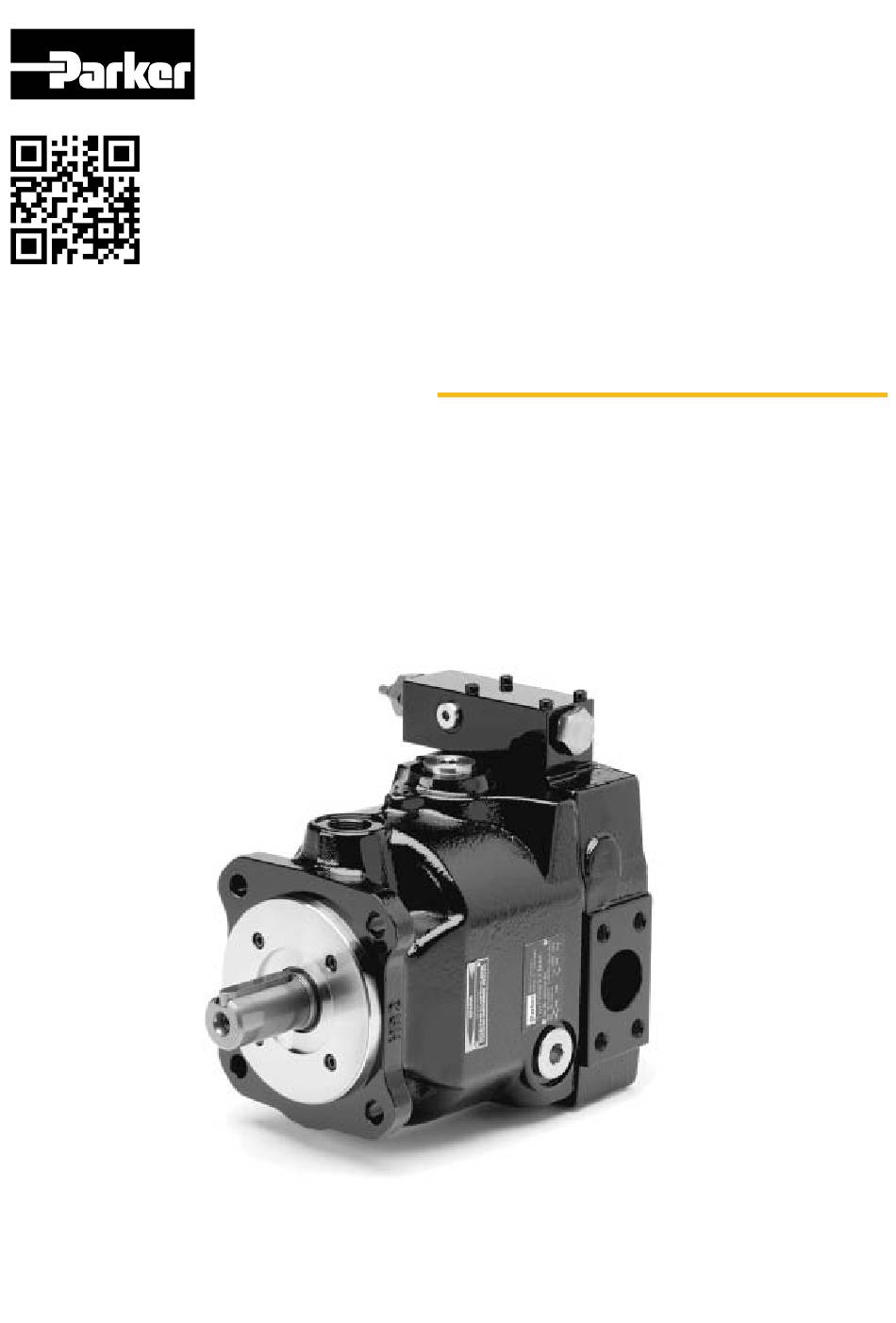

- Seite 1 Bulletin MSG30-3245-INST/DE Einbau- und Einstell- anleitung Serie PV Konstr.-Stand ≥ 44, PVplus Visit our homepage for additional support parker.com/pmde Effective: December 20, 2018 Supersedes: Oktober 5, 2011 Verstellbare Axialkolbenpumpe...
-
Seite 2: Inhaltsverzeichnis
Pumpenbestellcode (Stelle 13 bis 15). Hinweis Die in dieser Anleitung oder in Form anderer Informationen durch die Parker Hannifin GmbH & Co KG, ihre Niederlassungen, Vertriebsbüros oder ihre autorisierten Werksvertretungen gemachten Angaben sind für Anwender mit Sachkenntnissen bestimmt. Vom Anwender ist eine Überprüfung der über das ausgewählte Produkt gemachten Angaben auf Eignung für... -
Seite 3: Einbau- Und Inbetriebnahme
Anschlussgrösse und ohne scharfe schlüsse verwenden Umlenkungen ausführen. Der Saugleitung muss gut gekühltes, beruhigtes und luftfreies Öl zugeführt werden. Daher mög- lichst weit entfernt von Rücklauf- und Lecköleintritt verlegen und auf geeignete Strömungsführung im Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... - Seite 4 Spülleitung zum alternati- Sauganschluss ven Leckölanschluss 1, 2 * PV016-092+PV270-PV360 ab KS45 * PV140-PV180-KS44 Anschluss L1 oben ; L2,L3 seitlich Anschlüsse L1/L2 oben, L4 unten (Standard bei PV270-PV360) L3 unten, L4 seitlich(Standard) Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany...
- Seite 5 Pumpe unbedingt über Leckölanschluss bzw. Lecköl- den Aufbau von Antrieb mit Pumpe und Steuerung. leitung langsam befüllen, um Schmierung, Kühlung, Dabei muss besonders auf die Abkopplung von Abdichtung beim Anlauf zu sichern. Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany...
-
Seite 6: Verdrängungsvolumen-Einstellung
Verschlußstopfen ist dazu durch den Adapter zu von einzelnen Komponenten können Einstellarbeiten ersetzen. Adapter sind lieferbar für G1/4, M12 x 1,5 erforderlich werden. ISO 6149-1 und 7/16-20 UNF. Siehe hierzu auch die Hinweise unter Kapitel 6. Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... -
Seite 7: Standard-Druckregler Mit Lochbild Ng6, Code
Schaltung versehen werden (Bestellcode ...MMW, Bild siehe Seite 9). Bitte beachten: Bei Aufbau von Zubehör (z. B.: Proportional-Druck-Pilotventil) oder externer Ansteu- erung zuerst das integrierte Pilotventil hineindrehen, damit es nicht frühzeitig öffnet. Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... -
Seite 8: Fernsteuerbare Druckregler , Code
Aufbau von Reglerzubehör Code PVAC... angeboten. Folgende Anschlussoptionen sind für die Regler erhältlich: Gewinde- und Anschluß- Anschlußcode abmessungen Pilotblende integriertes Pilotventil G 1/4 BSPP 7/16-20 UNF 7, 8 M12 x 1,5 ISO 6149-1 Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... -
Seite 9: Zwei-Ventil Druck-Strom-Regler, Codes
Druck-Pilotventil Typ PVACRES-*35 zum Lieferum- fang. Für die elektronische Drucksteuerung ist ein Leistungsverstärker notwendig. Wir empfehlen die Module PCD00 von Parker. Da die Zwei-Ventil-Version nicht über integrierte Pilotventile verfügt, ist eine Drucklosschaltung nur mit dem Reglerzubehör PVAC1EM*S**35 möglich. Regler Code ...MMK mit Proportional-Druck-Pilot-... -
Seite 10: Leistungsregler, Codes
Messung der Stromaufnahme des Antriebsmotors erfolgen. Einstellmöglichkeit A: Toleranzausgleich zur opti- Achtung: 0,1mm entspricht ungefähr 20 bar. malen Einstellung der Leistungskennlinie am Pilot- Cartridge. Einstellmöglichkeit B: Einstellung des Maximal- druckes über integrierte Druck-Pilotventil. Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... -
Seite 11: Regler-Zubehör
Bei Code PVAC2E... wird als Schaltelement ein zweimagnetiges Wegeventil eingesetzt. In Grund- stellung sind beide Druckventileinsätze mit dem Re- PVAC1P... PVACPP PVAC2P... PVAC2M... PVAC1E... gelventil verbunden. Der niedrigere Druck bestimmt (PVAC2E...) Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... -
Seite 12: Fehlersuche
Ventil öffnen, geeignetes Ventil verwenden. Ursache Zuviel Staudruck zwischen Pumpe und Load-Sensing Ventil. Abhilfe Leitung ohne nennenswerte Druckverluste ausführen. Ursache Druckdifferenz am Regler zu niedrig eingestellt. Abhilfe Druckdifferenz-Einstellung prüfen und gegebenenfalls neu einstellen. Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany... - Seite 13 Druckregler statt Standard-Druckregler verwenden, Blende in Load-Sensing Leitung von der Pumpe entfernt einbauen. Bei Rückfragen, bei Ersatzteilbedarf oder im Servicefall wenden Sie sich bitte an: Parker Hannifin Manufacturing Germany GmbH & Co KG Pump & Motor Division Europe Neefestr. 96 09116 Chemnitz Tel.: 0371 / 3937-0...
- Seite 14 Axialkolbenpumpe Bulletin MSG30-3245-INST/DE Serie PV, ab Serie 44 Installationsanleitung Notizen Parker Hannifin Pump & Motor Division Europe Chemnitz, Germany...
-
Seite 15: Achtung - Verantwortung Des Anwenders
Declaration Position notification regarding Machinery Directive 2006/42/EC: Products made by the Pump & Motor Division Europe (PMDE) of Parker Hannifin are excluded from the scope of the machinery directive following the “Cetop” Position Paper on the implementation of the Machinery Directive 2006/42/EC in the Fluid Power Industry. - Seite 16 Axialkolbenpumpe Bulletin MSG30-3245-INST/DE Serie PV, ab Serie 44 Installationsanleitung Parker Hannifin MSG30-3245-INST/DE Manufacturing Germany GmbH & Co KG Pump & Motor Division Europe Neefestr. 96 D 09116 Chemnitz Tel.: +49-(0)371-3937-0 Fax: +49-(0)371-3937-488 © Copyright 2018 www.parker.com/pmde All rights reserved Parker Hannifin Pump &...
