Inhaltszusammenfassung für Parker PV Serie

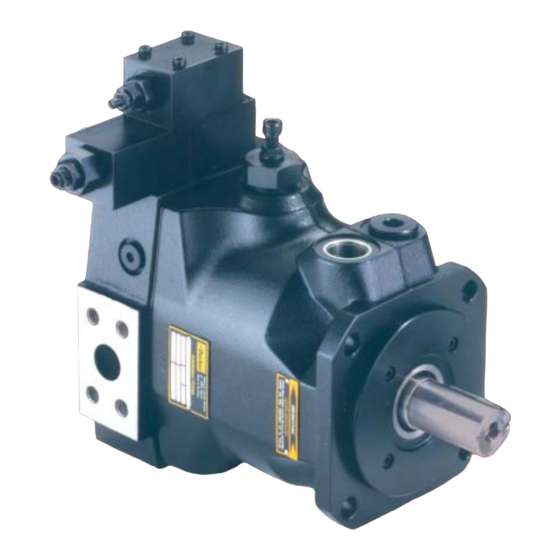

- Seite 1 Axialkolbenpumpe Serie PV Verstellbare Ausführung...
-
Seite 2: Inhaltsverzeichnis
Axialkolbenpumpe Inhalt Serie PV Beschreibung Seite Einleitung Technische Merkmale Bestellschlüssel Schalldruckpegel Geräuschreduzierung Wirkungsgrade und Leckölverhalten Abmessungen Pumpenkombinationen Abmessungen Durchtrieb, Wellenbelastung Regler Abmessungen, Regler-Dichtungsätze Druckregelung Load-sensing Regelung Leistungsregelung Elektrohydraulische Regelung Reglerzubehör, Bestellbeispiele PVAP** Reglerzubehör, Bestellbeispiele PVAC** Zubehör Allgemeine Hinweise... -
Seite 3: Einleitung
Axialkolbenpumpe Einleitung Serie PV Pumpe mit Standard-Druckregler, Code F*S Pumpe mit Load-Sensing Regler, Code FFC Ø0,8 = Lieferumfang = Lieferumfang Technische Merkmale • Befestigungsart entsprechend VDMA-Einheitsblatt 24560 Teil 1 • Standard: 4-Lochflansch ISO 3019/2 (metrisch). Op- Mit Durchtrieb als Einzel- und Mehrfachpumpen tional: 4-Lochflansch ISO 3019/1 (SAE) Schrägscheibenprinzip für offenen Kreislauf •... -
Seite 4: Technische Merkmale
Axialkolbenpumpe Serie PV Technische Merkmale Kenndaten Verdrängungsvolumen von 16 bis 270 Betriebsdruck [bar] Ausgang [bar] 350 Nenndruck p [bar] 420 Höchstdruck p max. [bar] 2 Leckölanschluß Eingang min. [bar] 0,8 (absolut) max. [bar] Mindestdrehzahl [min Anbauflansch 4-Loch ISO 3019/2 Pumpe mit Standard-Druckregler Pumpe mit Leistungsregler optional ISO 3019/1, SAE Einbaulage... -
Seite 5: Bestellschlüssel
Axialkolbenpumpe Bestellschlüssel Serie PV Pumpe Regler Axialkolben- Ausfüh- Gewinde Anbau- Größe Konstruktions- pumpe, rung pumpe stand: verstellbares Verdrängungs- Bei Bestellung nicht Verdrängungs- volumen Regler erforderlich volumen, Dreh- Anbau- Hochdruck- siehe nebenstehend optionen ausführung richtung Durchtrieb Dichtungen Code Verdr.-volumen Code Dichtungen 16 cm³/U 20 cm³/U 23 cm³/U... - Seite 6 Axialkolbenpumpe Serie PV Bestellschlüssel Regler Pumpe Regler Konstruktions- stand: Bei Bestellung nicht erforderlich Standard-Druckregler Elektrohydraulische Regelung Code Reglerausführung Code Reglerausführung Steuerölversorgung 0 0 1 ohne Regler Standardausführung ohne Wechselventil F D S 10 - 140 bar, Spindel + Kontermutter Wechselventil, Regler horizontal F H S 40 - 210 bar, Spindel + Kontermutter Funktion...
-
Seite 7: Schalldruckpegel
Axialkolbenpumpe Schalldruckpegel Serie PV PV016 - PV023 PV140 PV032 - PV046 PV180 PV270 PV063 - PV092 Typische Schalldruckpegel für Einzelpumpen, gemessen im Alle Werte gemessen mit Hydrauliköl mit einer Viskosität von reflexionsarmen Meßraum nach DIN 45 635, Teil1 und 26. 30mm²/s (cSt) bei 50°C. -
Seite 8: Geräuschreduzierung
Axialkolbenpumpe Geräuschreduzierung Serie PV Betriebsgeräusche Die normalen Betriebsgeräusche einer Pumpe und damit Nicht zuletzt sind auch Art und Ausführung der Verbin- die Betriebsgeräusche des Hydraulikantriebes werden dung zwischen Pumpe und Motor häufig Verursacher für maßgeblich dadurch bestimmt, wo und wie die Pumpe unzulässig hohe Betriebsgeräusche. -
Seite 9: Wirkungsgrade Und Leckölverhalten
Axialkolbenpumpe Wirkungsgrade und Leckölverhalten Serie PV Wirkungsgrad, Leistungsaufnahme Wirkungsgrad und Leckölverhalten PV016, PV020 und PV023 PV016 Die Wirkungsgradkennlinien sind gemessen bei einer Antriebsdrehzahl von n = 1.500 min , einer Temperatur von 50°C und einer Viskosität von 30 mm Leckölstrom und Steuerölstrom des Reglers werden über den Leckölanschluß... - Seite 10 Axialkolbenpumpe Wirkungsgrade und Leckölverhalten Serie PV Wirkungsgrad, Leistungsaufnahme Wirkungsgrad und Leckölverhalten PV032, PV040 und PV046 PV032 Die Wirkungsgradkennlinien sind gemessen bei einer Antriebsdrehzahl von n = 1.500 min , einer Temperatur von 50°C und einer Viskosität von 30 mm Leckölstrom und Steuerölstrom des Reglers werden über den Leckölanschluß...
- Seite 11 Axialkolbenpumpe Wirkungsgrade und Leckölverhalten Serie PV Wirkungsgrad, Leistungsaufnahme Wirkungsgrad und Leckölverhalten PV063, PV080 und PV092 PV063 Die Wirkungsgradkennlinien sind gemessen bei einer Antriebsdrehzahl von n = 1.500 min , einer Temperatur von 50°C und einer Viskosität von 30 mm Leckölstrom und Steuerölstrom des Reglers werden über den Leckölanschluß...
- Seite 12 Axialkolbenpumpe Wirkungsgrade und Leckölverhalten Serie PV Wirkungsgrad, Leistungsaufnahme Wirkungsgrad und Leckölverhalten PV140, PV180 und PV270 PV140 Die Wirkungsgradkennlinien sind gemessen bei einer Antriebsdrehzahl von n = 1.500 min , einer Temperatur von 50°C und einer Viskosität von 30 mm Leckölstrom und Steuerölstrom des Reglers werden über den Leckölanschluß...
-
Seite 13: Abmessungen
Axialkolbenpumpe Abmessungen Serie PV PV016 - 023, metrische Ausführung Dargestellt ist hier die Ausführung Drehrichtung "rechts". Bei Drehrichtung "links" liegen die Anschlüsse spiegelbildlich. - Seite 14 Axialkolbenpumpe Abmessungen Serie PV PV016 - 023, Ausführung SAE und Durchtrieb Ausführung mit Durchtrieb Maß H und lieferbare Kupplungen siehe Seite 24 . Durchtriebsadapter sind lieferbar für folgende Anbaumasse: Bei Gewindeoption 3 und 7 sind Maße E und G UNC - 2B Gewinde. 10,5 50,8 82,55...
- Seite 15 Axialkolbenpumpe Abmessungen Serie PV PV032 - 046, metrische Ausführung Dargestellt ist hier die Ausführung Drehrichtung "rechts". Bei Drehrichtung "links" liegen die Anschlüsse spiegelbildlich.
- Seite 16 Axialkolbenpumpe Abmessungen Serie PV PV032 - 046, Ausführung SAE und Durchtrieb Ausführung mit Durchtrieb Maß H und lieferbare Kupplungen siehe Seite 24. Durchtriebsadapter sind lieferbar für folgende Anbaumasse: Bei Gewindeoption 3 und 7 sind Maße E und G UNC - 2B Gewinde. 10,5 125 82,55 101,6...
- Seite 17 Axialkolbenpumpe Abmessungen Serie PV PV063 - 092, metrische Ausführung Leckölanschluß L2; G3/4 Aufnahmebohrung für optional M 27 x 2; ISO 6149-1 Leistungsregler-Geberventil (Gewindeoptionen 7 und 8) oder LVDT für oder 1 1/16 - 12 UNF Stellwegrückführung (Gewindeoption 3) 192.0 Ø 160 Ø...
- Seite 18 Axialkolbenpumpe Abmessungen Serie PV PV063 - 092, Ausführung SAE und Durchtrieb Ausführung mit Durchtrieb Maß H und lieferbare Kupplungen siehe Seite 24. Durchtriebsadapter sind lieferbar für folgende Anbaumasse: Bei Gewindeoption 3 und 7 sind Maße E und G UNC - 2B Gewinde. 82,55 10 101,6 12 89,8...
- Seite 19 Axialkolbenpumpe Abmessungen Serie PV PV140 - 180, metrische Ausführung Leckölanschluß L2; G1 Aufnahmebohrung für optional M 33 x 2; ISO 6149-10 (Gewindeoptionen 7 und 8) Leistungsregler-Geberventil oder 1 5/16 - 12 UNF oder LVDT für Stellwegrückführung (Gewindeoption 3) Ø 50 Ø...
- Seite 20 Axialkolbenpumpe Abmessungen Serie PV PV140 - 180, Ausführung SAE und Durchtrieb Ausführung mit Durchtrieb Maß H und lieferbare Kupplungen siehe Seite 24. Durchtriebsadapter sind lieferbar für folgende Anbaumasse: Bei Gewindeoption 3 und 7 sind Maße E und G UNC - 2B Gewinde. 82,55 101,6 89,8...
- Seite 21 Axialkolbenpumpe Abmessungen Serie PV PV 270, metrische Ausführung Dargestellt ist hier die Ausführung Drehrichtung "rechts". Bei Drehrichtung "links" liegen die Anschlüsse spiegelbildlich.
- Seite 22 Axialkolbenpumpe Abmessungen Serie PV PV 270, Ausführung SAE und Durchtrieb Ausführung mit Durchtrieb Maß H und lieferbare Kupplungen siehe Seite 24. Durchtriebsadapter sind lieferbar für folgende Anbaumasse: Bei Gewindeoption 3 und 7 sind Maße E und G UNC - 2B Gewinde. 10,5 10,5 13,5...
-
Seite 23: Montagesätze Für Durchtrieb
Axialkolbenpumpe Montagesätze für Durchtrieb Serie PV Montagesätze für Durchtriebspumpen, Anbauadapter Montage- Baugröße Axial- Zentrier Ø Gewinde Dichtungs- Konstr.- satz kolben- Anbaupumpe werkstoff stand (siehe pumpe Typenschild) Serie PV Code Dichtung Code Baugröße Baugröße 1: PV016 - PV023 Code Anbaupumpe SAE Baugröße 2: PV032 - PV046 EPDM SAE AA, Durchm. -
Seite 24: Dichtungs- Und Ersatzteilsätze
Axialkolbenpumpe Dichtungs- und Ersatzteilsätze Serie PV Dichtungssätze Dichtungs- Axial- Bau- Dichtungs- Gewinde Konstr.- satz kolben- größe werkstoff Anschlüsse stand (siehe pumpe Typenschild) Serie PV Code Baugröße Code Gewinde Anschluß metrisch BSPP Baugröße 1: PV016 - PV023 Baugröße 2: PV032 - PV046 Code Dichtung ISO 6149... - Seite 25 Axialkolbenpumpe Abmessungen Serie PV Mehrfachpumpen PV/PV, PV/PVM (metrische Ausführung) Hauptpumpe Anbaupumpe Flansch Hauptpumpe PV016, 020 oder 023 PV016, 020 oder 023 100 B4 HW 170,5 PV016, 020 oder 023 235,5 PV032, 040 oder 046 125 B4 HW PV032, 040 oder 046 PV016, 020 oder 023 244,5 PV032, 040 oder 046...
-
Seite 26: Abmessungen
Axialkolbenpumpe Serie PV Abmessungen Mehrfachpumpen PV/PGP Hauptpumpe Anbaupumpe Flansch Hauptp. PV016, 020 oder 023 PGP511 100 B4 HW 170,5 99 -143 PGP511 133,5 99 -143 PV032, 040 oder 046 125 B4 HW PGP517 132 -177 PGP511 143,5 99 -143 PV063, 080 oder 092 160 B4 HW 132 -177 PGP517... -
Seite 27: Durchtrieb, Wellenbelastung
Axialkolbenpumpe Durchtrieb, Wellenbelastung Serie PV Maximal zulässige Drehmomente [Nm] Wellen-Code PV016-023 PV032-046 PV063-092 PV140-180 PV270 1320 2000 2000 1218 2680 2680 1320 1640 1150 1900 2850 1400 2650 3980 Max. Drehmoment-Über- 1100 1650 tragung am Wellenende Wichtiger Hinweis Das maximal zulässige Drehmoment der Antriebswelle darf nicht überschritten werden. - Seite 28 Axialkolbenpumpe Abmessungen Regler Serie PV Fernsteuerbarer Druckregler, Code FRC Fernsteuerbarer Druckregler mit NG6 Lochbild, Code FR1 Load-Sensing Regler, Code FFC Load-Sensing Regler mit NG6 Lochbild, Code FF1 2-Ventil-Regler, Code FT1 Proportional-p-Q-Regler, Code FPR (bei Code FPV nur untere Stufe ohne Lochbild auf der Oberseite) LVDT für Prop.-Regler Geberventil für Leistungsregler Bestell Code Regler-Dichtungssatz...
-
Seite 29: Druckregelung
Darauf kann ein entsprechendes Pilotventil direkt aufge- baut werden. Neben hand- oder elektrisch verstellbaren Ventilen können auch komplette Druckstufen-Schaltun- gen montiert werden. Parker bietet solche Ventil- kombinationen als anbaufertiges Reglerzubehör an. Sie- he hierzu die Seiten 38 und 39. fernsteuerbarer... -
Seite 30: Load-Sensing Regelung
Axialkolbenpumpe Reglerbeschreibungen / Load-sensing Serie PV Load-sensing Regler Code FFC Beim load-sensing Regler erfolgt die Steuerdruck-Ver- sorgung extern. Der Regler besitzt eine werksseitige Differenzdruckeinstellung von 10 bar. Als Steuersignal dient die Druckdifferenz an einem Hauptstrom-Drossel- ventil. Damit erfolgt in erster Linie eine Stromregelung des Pumpenförderstromes, da der Regler die Druck- differenz an diesem Hauptstrom-Widerstand konstant hält. - Seite 31 Code A bedeutet: Das Regelventil besitzt ein NG6 Lochbild Für jede Nennleistung üblicher Drehstrommotoren bietet zum Aufbau geeigneter Pilotventile. Parker eine angepaßte Steuerhülse an. Der Austausch Code B bedeutet: Ein externes Pilotventil kann am An- der Steuerhülsen ist problemlos auch bei eingebauter schluß...
-
Seite 32: Leistungsregelung
Axialkolbenpumpe Reglerbeschreibungen / Leistungsregelung Serie PV Regelkennlinien Leistungsregler PV023 PV140 PV020 PV016 Druck p [bar] Druck p [bar] PV046 PV180 PV040 PV032 Druck p [bar] Druck p [bar] PV270 Druck p [bar] Druck p [bar] Die dargestellten Kurven gelten nur bei folgenden Systemparametern: Drehzahl n = 1500 U/min Fluid... -
Seite 33: Elektrohydraulische Regelung
Wird hier ein Proportional-Druckpilotventil ver- wendet, kann eine elektrohydraulische p/Q-Regelung ver- Proportional-Ver- drängungsvolumen- wirklicht werden. Regler mit Druck- Das Ventil DSAE1007P07KLAF ist auf den Betrieb mit Parker abschneidung, Pumpenreglern abgestimmt. Das Elektronikmodul PQ0*-P00 Code FPR = Lieferumfang (rechts) enthält neben der Hubvolumenregelung auch einen Ansteuerverstärker für das Druck-Pilotventil. - Seite 34 Axialkolbenpumpe Serie PV Elektrohydraulische Regelung Die Elektronikmodule zur Ansteuerung von Pumpen- regelung und Drucksteuerung oder -regelung sind als Aufschnapp-Module ausgeführt. Sie können auf Trag- schienen nach EN 50022 montiert werden. Ein Karten- halter wird nicht benötigt. Die Module besitzen Einstellmöglichkeiten für Ein- und Ausschaltrampen (Rampenzeit bis 5s) und eine MIN/MAX- Einstellung zur optimalen Anpassung von Ansprechverhalten und Empfindlichkeit an die jeweilige Anwendung.
- Seite 35 Axialkolbenpumpe Elektrohydraulische Regelung Serie PV Proportional Hubvolumenregelung mit Wechselventil- Zwischenplatte, Code WP* Wegen der Rückstellfeder benötigt die Proportional-Hub- volumenregelung einen Mindestdruck am Pumpenausgang von 12 – 15 bar, um das Hubvolumen der Pumpe entspre- chend einem elektrischen Eingangssignal zu verstellen. Falls das System nicht genügend Gegendruck aufbauen kann - insbesondere bei kleinem Hubvolumen und geringer Last - gibt es zwei Möglichkeiten: die Wechselventil-Zwischenplatte...
- Seite 36 Axialkolbenpumpe Elektrohydraulische Regelung Serie PV Schnell-Entlastungsblock für proportional geregelte Pumpen, Code PVAPSE* Bei Einsatz stetig druckgeregelter Verstellpumpen kann der Druckabbau sehr langsam erfolgen. Beim Abregeln in den Nullhub wird der Systemdruck nicht aktiv abgebaut. Um ein ähnliches Zeitverhalten wie bei Ventilsteuerungen zu erzielen, kann ein Schnell-Entlastungsventil eingesetzt werden.
- Seite 37 Axialkolbenpumpe Reglerzubehör / Schaltpläne Serie PV Bestellbeispiele Beispiel 1 Beispiel 2 Gleiche Pumpe, Zubehör nicht aufgebaut: Axialkolbenpumpe PV mit Volumenstromregler, Druck- regelung durch Reglerzubehör. PV * * * * * * * * FR1; 1 = PVAC2PCMNSJP Druckbegrenzungsventil mit 2 Druckstufen, Auswahl Beispiel 3 elektrisch, Dichtungen aus Nitril, Verstellung über Auch für Leistungsregler und Proportionalvolumenstrom-...
- Seite 38 Axialkolbenpumpe Bestellschlüssel / Reglerzubehör Serie PV Pumpen Zubehör Funktion Befestigungs- Metrisch Dichtung Verstellung Magnet Magnet- Nenn- Konstr.- Serie PV schrauben zubehör druck stand für Regler 350bar zur Bestellung nicht erforderlich Code Dichtung Code Funktion Code Magnetzubehör 1 Druckstufe ohne für Funktionen 1P & PP 1 Druckstufe , Klemmkasten EPDM...
-
Seite 39: Zubehör
48432 Rheine Tel.: 02392-5090, Fax: 02392-4966 Tel.: 05971-798-0, Fax: 05971-798443 Einschweißflansch Einschraubflansch Kann bezogen werden von der Firma: Parker Fluid Connectors, Tube Fittings Division Havit Hydraulik GmbH & Co. Am Metallwerk 9 Münchner Str. 11 33659 Bielefeld 85123 Karlskron Tel.: 0521 4048-0, Fax: 0521 4048280 Tel.: 08450-7031/7032, Fax: 08450-7033... -
Seite 40: Allgemeine Hinweise
Füllen und Entlüften der Pumpe Zu empfehlen sind Rücklauf- oder Druckfilter, wie sie von und Rohrleitungen zu ermöglichen. Erst Druck aufbauen, Parker für verschiedene Anwendungen und Montagear- wenn komplett entlüftet ist. ten hergestellt werden. Saugfilter sollten vermieden wer- Kurzes Ein- und Ausschalten (Tippbetrieb) erleichtert den, besonders bei kurzen Regelzeiten der Pumpe.
