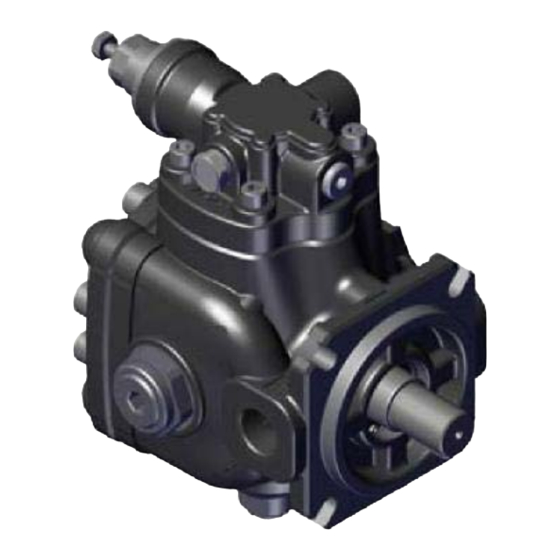

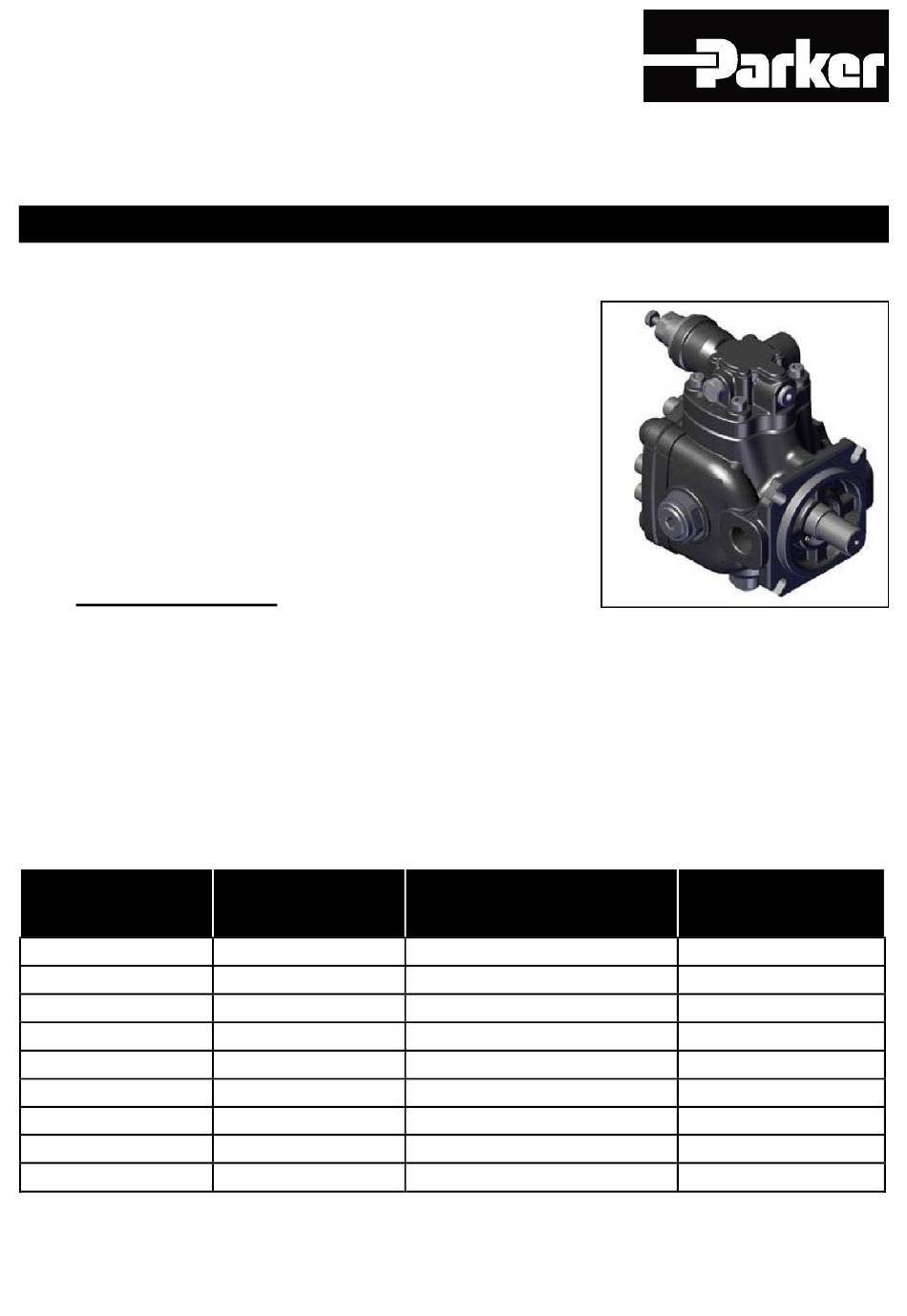

Flügelzellenpumpen mit variabler Verdrängung (mit hydraulischer Druckwaage)
PVSH Typ
Hauptmerkmale:
Drehung:
Befestigungsflansche: 4-Loch Flansch (UNI ISO 3019/2) und Flansch
Verbindungen:
Integrierter mechanischer Verdrängungsbegrenzer serienmäßig bei allen
Pumpen. Aufbau für kombinierte Pumpen auf Anfrage
Große Auswahl an Druck- und Durchflussregelungen
Nennverdrängung
Serie/Name
PVSH-05-08
PVSH-05-12
PVSH-05-16
PVSH-1-20
PVSH-1-25
PVSH-1-32
PVSH-2-40
PVSH-2-50
PVSH-2-63
Rechts (vom Wellenende aus gesehen)
Rechteckige Zahnradpumpe Größe 2 (nur für Größe 05)
GAS BSP (UNI ISO 228/1) und SAE
Maximale Durchflusskapazität
3
(cm
/r)
8
12
16
20
25
32
40
50
63
B-1
bei 1450 rpm
(L/min)
12
17
23
29
36
47
58
73
92
Maximaler Druck
(bar)
250
250
250
250
250
250
250
250
250
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Parker PVSH Serie
Inhaltszusammenfassung für Parker PVSH Serie
- Seite 1 Flügelzellenpumpen mit variabler Verdrängung (mit hydraulischer Druckwaage) PVSH Typ Hauptmerkmale: Drehung: Rechts (vom Wellenende aus gesehen) Befestigungsflansche: 4-Loch Flansch (UNI ISO 3019/2) und Flansch Rechteckige Zahnradpumpe Größe 2 (nur für Größe 05) Verbindungen: GAS BSP (UNI ISO 228/1) und SAE Integrierter mechanischer Verdrängungsbegrenzer serienmäßig bei allen Pumpen.
-
Seite 2: Inhaltsverzeichnis
Leistungs- und Sicherheitsanforderungen erfüllt werden. Parker Hannifin übernimmt keine Verantwortung für Bearbeitungsfehler in diesem Katalog. Parker Hannifin behält sich das Recht vor, die in diesem Katalog enthaltenen Produkte und Daten jederzeit und ohne vorherige Ankündigung zu ändern. -
Seite 3: Allgemeine Beschreibung
-druck zu steuern (nur auf Anfrage) für den Anschluss an alle Parker Hannifin-Pumpen oder an andere Hauptpumpen, die auf dem Markt für Fluidtechnik erhältlich sind. Unter Berücksichtigung der oben genannten Merkmale ist die neue Serie von PVSH-Pumpen einzigartig und für Anwendungen geeignet, die eine höhere Leistung erfordern als der standardmäßige Einsatz von Flügelzellenpumpen mit variabler Verdrängung. -
Seite 4: Technische Daten
0,00019 0,00050 0,00909 Gewicht der einzelnen Pumpe (kg) 43,7 18.5 Einstufige Druckwaage 16,5 45,7 PCS002 18,5 20,5 21,3 46,2 PCS004 19,0 Für weitere Informationen und / oder andere Betriebsbedingungen wenden Sie sich bitte an den technischen Kundendienst von Parker Hannifin... -
Seite 5: Bestellcode
PVSH BESTELLCODE Serie/ Druck- Kombinierte Druck- Größe Flansch Drehung Dichtungen Name einstellung Pumpen regelung Verdrängung PVSH Verdrängung Code Größe (cm3/r) 05 - 8 05 - 12 05 - 16 1 - 20 1 - 25 1 - 32 2 - 40 2 - 50... -
Seite 12: Druck-/Durchflussregelung
50 ms 40 ms PVSH 1 80 ms 60 ms PVSH 2 100 ms 80 ms Prüfbedingungen auf der Parker Hannifin Testmaschine: Dynamische Reaktionskurven, die durch abruptes Schließen des Pumpenauslasses mit Hilfe eines elektromagnetisch betätigten Wegeventils erzielt werden, sich etwa Pumpenauslass befindet. - Seite 13 □ Muss verbunden sein Sie muss verbunden sein ■ Bereitgestellter Anschluss geschlossen Bereitgestellter Anschluss geschlossen Abmessungen Bezeichnung GRÖSSE 05 GRÖSSE 1 GRÖSSE 2 97,7 237,5 Indikative Abmessungen. Für weitere Informationen wenden Sie sich bitte an den technischen Kundendienst von Parker Hannifin. B-13...
- Seite 14 Muss verbunden sein Abmessungen Bezeichnung GRÖSSE 05 GRÖSSE 1 GRÖSSE 2 J 217,5 ‐ ‐ (*): Bitte beachten Sie den Katalog der Wegeventile Indikative Abmessungen. Für weitere Informationen wenden Sie sich bitte an den technischen Kundendienst von Parker Hannifin. B-14...
-
Seite 15: Kombinierte Pumpen
PVSH KOMBINIERTE PUMPEN Auf Anfrage können Parker Hannifin Pumpen der PVSH-Serie für die Kupplung vorbereitet werden: zu Pumpen der gleichen PVSH-Reihe; zu Pumpen anderer Parker Hannifin-Baureihen; zu den wichtigsten anderen Arten von Pumpen auf dem Markt für Fluidtechnik. - Seite 16 (**) Die Abmessungen der sekundären Zahnradpumpenflansche finden Sie auf Seiten 17-18. Die axialen Abmessungen der sekundären Zahnradpumpe entnehmen Sie bitte dem Katalog des Herstellers. Für andere Arten von Kopplungseinheiten wenden Sie sich bitte an den technischen Kundendienst von Parker Hannifin. B-16...
- Seite 17 SAE "A" Ø82,5 Ø19,05 21,1 106,4 11,1 25,1 6,375 SAE "B" Ø101,6 Ø22,2 14,3 25,5 ZAHNRADPUMPENFLANSCHABMESSUNGEN FÜR PARKER HANNIFIN KUPPLUNGS-KIT Sekundärzahnradpumpen müssen den folgenden Abmessungen entsprechen SEKUNDÄR- PUMPE Ø R Ø G Ø H PGP502...P2D1. 25,4 52,4 26,2 71,9 4 ...
-
Seite 18: Zubehör
PVSH ZUBEHÖR FLANSCH SAE J518 (3000 SERIE) GELIEFERT MIT SCHRAUBEN UND O-RING ØK ØB ØK Pumpentyp Bestellcode Nenngröße O-Ring Schrauben PFF34GCFM 1" G1" 25 52,4 70 26,2 55 OR32.92X3.53 PVSH 2 PFF36GCFM 1" 1/2 93 35,7 78 24 13,5 OR47.22X3.53 G1"... -
Seite 19: Einstellungen
EINSTELLUNGEN Durchflussreglereinheit Alle PARKER HANNIFIN PVSH-Pumpen sind mit einer Durchflussreglereinheit ausgestattet. Dies ermöglicht die mechanische Reduzierung der Pumpenverdrängung im Verhältnis zum Nennwert. Warnung: Wenn die Durchflussreglereinheit auf weniger als 50% der Nennverdrängung eingestellt ist, kann die Pumpe nur unter der Bedingung starten, dass das System und die Pumpe vollständig... -
Seite 20: Hinweise Für Die Installation Und Den Gebrauch
HINWEISE FÜR DIE INSTALLATION UND DEN GEBRAUCH Pumpen der Reihe PVSH 05/1 können in jeder Position montiert werden. Pumpentyp PVSH 2 muss mit der Welle HORIZONTAL und der Druckwaage-Vorrichtung nach oben montiert werden (siehe Abbildung). Wenn die Pumpe über dem Flüssigkeitsspiegel des Behälters installiert wird, achten Sie auf den Einlassdruck (siehe Seite 4). Bei der Montage ist auf Sauberkeit zu achten! Die Motorpumpenkupplung muss mit einer selbstausrichtenden flexiblen Kupplung mit konvexen Zähnen hergestellt werden. - Seite 21 Fall ist, sollte die Pumpe nur für kurze Intervalle von ca. 1-2 Sekunden eingeschaltet werden (Start/Stopp-Modus) ohne Druck, bis die Temperaturen ausgeglichen sind. Für weitere Informationen wenden Sie sich bitte an den technischen Kundendienst von Parker Hannifin ABFLUSS B-21...
-
Seite 22: Montage
PVSH MONTAGE E.G. PVSH-05-16-FHRM B-22...
