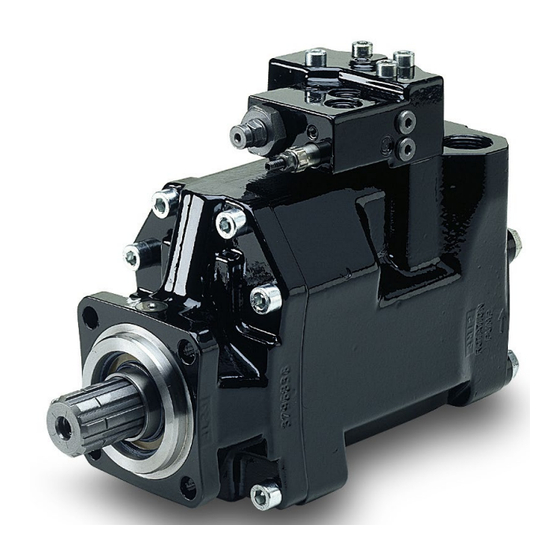

Bulletin MSG30-8222-INST/DE Installations- und Inbetriebnahmehandbuch zu Hydraulikpumpen Besuchen Sie unsere Homepage für zusätzlichen Support Produktserie parker.com/pmde VP1-045/-060/-075 Gültig: ab Juli 2021 Ersetzt: Oktober 2019...
Seite 2
- Der Saugstutzen muss separat bestellt HINWEIS: werden (siehe Seite 7). Führen Sie immer eine Funktion aus, nachdem - VP1-045/-060/-075 Installation an eines Sie den Standby-Druck oder den maximalen Nebenantriebes: Weitere Informationen Druck eingestellt haben, bevor Sie den Wert finden Sie auf Seite 3.
Kräfte auf die VP1 Wenden Sie sich an Parker Hannifin, wenn Welle erlaubt eine Installation gemäß b) oder c) in Betracht gezogen wird. Abb. 4. VP1-045/-060/-075 mit einem gelagerten Zahnrad an einem Motornebenantriebadapter (Beispiel). Parker Hannifin Pump and Motor Division Europa Trollhättan, Schweden...
Bulletin MSG30-8222-INST/DE Verstellpumpe Informationen zur Installation Serie VP1-045/-060/-075 VP1-Installation an einem Motornebenantrieb BPV-VP1 Entlastungsventil Auch nach langem Stillstand entlüftet das Ventil die Saugleitung und den Pumpenkörper. Das Entlastungsventil BPV-VP1 wird in Hydrauliksystemen eingesetzt, in denen die (Wenn die Pumpe über dem Öltank montiert wird, Pumpe im Dauerbetrieb ist.
Seite 5
Bulletin MSG30-8222-INST/DE Verstellpumpe Informationen zur Installation Serie VP1-045/-060/-075 Inbetriebnahmeverfahren Hydraulikflüssigkeiten - Stellen Sie sicher, dass das gesamte Geeignete Medien: Hydraulikflüssigkeiten auf Hydrauliksystem so sauber wie möglich ist, Mineralölbasis vom Typ HLP (DIN 51524), ATF bevor Sie es mit der empfohlenen Flüssigkeit (Automatikgetriebeflüssigkeiten) und API/CD-...
Seite 6
Abb. 7 Adaptersatz (Art.-Nr. 379 7795) für Tandemmontage. WICHTIG: Wenden Sie sich an Parker Hannifin, um weitere Informationen zu erhalten, wenn Sie eine zweite VP1-Pumpe in Tandemmontage installieren möchten. Das maximale Drehmoment, das durch die erste Pumpe VP1-045/-060/-075 übertragen werden kann, beträgt 420 Nm.
Seite 7
Bulletin MSG30-8222-INST/DE Verstellpumpe Informationen zur Installation Serie VP1-045/-060/-075 LS-Steuereinstellungen Signaldruckbegrenzer Einstellung Differenzdruck - Das Signalüberdruckventil ist werkseitig auf - Der Standby-Druck ∆p ist werkseitig auf 25 bar 330 bar eingestellt (Abb. 8). gesetzt, aber auf 35 bar einstellbar. - Das LS-Überdruckventil darf unter keinen - Diese Einstellung von 25 bar und die installierten Umständen auf mehr als 380 bar eingestellt...
Seite 8
Bulletin MSG30-8222-INST/DE Verstellpumpe Informationen zur Installation Serie VP1-045/-060/-075 Verschraubungssätze für VP1-045/-060/-075 Pumpen Sätze mit 45°- und 90°-Ansaugstutzen 45°-Verschraubung Druckanschluss ØC Bestellnr. BSP 3/4” 2” 379 9563 BSP 1” * 2 1/2” 379 9562 * Über 100 l/min 45° einstellbare Ansaugstutzen 45°-Verschraubung...
Seite 9
Informationen zur Installation Serie VP1-045/-060/-075 Wenn Öl aus der Anzeigeöffnung an der Pumpe austritt; Stoppen Sie das System sofort. Parker haftet nicht für Schäden an Nebenan- trieb, Motor und Getriebe, die durch eine Bestimmen Sie die Ursache der unsachgemäße Wartung des Hydrauliksystems Leckage.
Seite 10
Bulletin MSG30-8222-INST/DE Verstellpumpe Informationen zur Installation Serie VP1-045/-060/-075 Parker Hannifin Pump and Motor Division Europa Trollhättan, Schweden...
Seite 11
Bulletin MSG30-8222-INST/DE Verstellpumpe Informationen zur Installation Serie VP1-045/-060/-075 Parker Hannifin Pump and Motor Division Europa Trollhättan, Schweden...
Informationen zur Installation Serie VP1-045/-060/-075 Positionsmeldung zur Maschinenrichtlinie 2006/42/EG: Produkte der Pump & Motor Division Europe (PMDE) von Parker Hannifin sind nach dem Positionspapier „Cetop“ zur Umsetzung der Maschinenrichtlinie 2006/42/EG in der Fluidtechnik vom Anwendungsbereich der Maschinenrichtlinie ausgenommen. Alle PMDE-Produkte werden unter Berücksichtigung der grundlegenden und bewährten Sicherheitsprinzipien nach folgenden Kriterien entwickelt und hergestellt: •...
