700x700

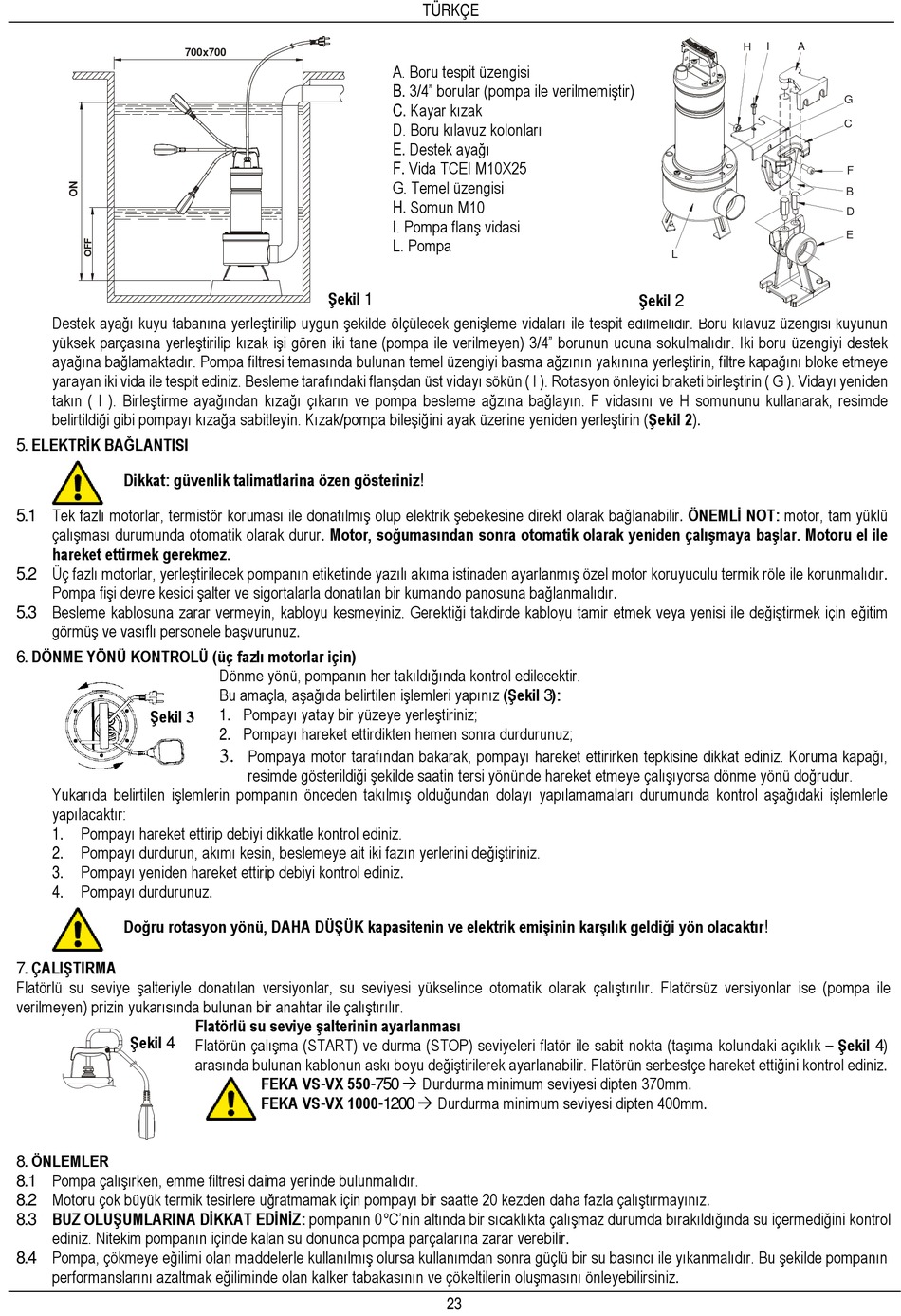

Destek ayağı kuyu tabanına yerleştirilip uygun şekilde ölçülecek genişleme vidaları ile tespit edilmelidir. Boru kılavuz üzengisi kuyunun
yüksek parçasına yerleştirilip kızak işi gören iki tane (pompa ile verilmeyen) 3/4" borunun ucuna sokulmalıdır. Iki boru üzengiyi destek
ayağına bağlamaktadır. Pompa filtresi temasında bulunan temel üzengiyi basma ağzının yakınına yerleştirin, filtre kapağını bloke etmeye
yarayan iki vida ile tespit ediniz. Besleme tarafındaki flanşdan üst vidayı sökün ( I ). Rotasyon önleyici braketi birleştirin ( G ). Vidayı yeniden
takın ( I ). Birleştirme ayağından kızağı çıkarın ve pompa besleme ağzına bağlayın. F vidasını ve H somununu kullanarak, resimde
belirtildiği gibi pompayı kızağa sabitleyin. Kızak/pompa bileşiğini ayak üzerine yeniden yerleştirin (Şekil 2).
5. ELEKTRİK BAĞLANTISI
Dikkat: güvenlik talimatlarina özen gösteriniz!
5.1 Tek fazlı motorlar, termistör koruması ile donatılmış olup elektrik şebekesine direkt olarak bağlanabilir. ÖNEMLİ NOT: motor, tam yüklü
çalışması durumunda otomatik olarak durur. Motor, soğumasından sonra otomatik olarak yeniden çalışmaya başlar. Motoru el ile
hareket ettirmek gerekmez.
5.2 Üç fazlı motorlar, yerleştirilecek pompanın etiketinde yazılı akıma istinaden ayarlanmış özel motor koruyuculu termik röle ile korunmalıdır.
Pompa fişi devre kesici şalter ve sigortalarla donatılan bir kumando panosuna bağlanmalıdır.
5.3 Besleme kablosuna zarar vermeyin, kabloyu kesmeyiniz. Gerektiği takdirde kabloyu tamir etmek veya yenisi ile değiştirmek için eğitim
görmüş ve vasıflı personele başvurunuz.
6. DÖNME YÖNÜ KONTROLÜ (üç fazlı motorlar için)
Şekil 3
Yukarıda belirtilen işlemlerin pompanın önceden takılmış olduğundan dolayı yapılamamaları durumunda kontrol aşağıdaki işlemlerle
yapılacaktır:
1. Pompayı hareket ettirip debiyi dikkatle kontrol ediniz.
2. Pompayı durdurun, akımı kesin, beslemeye ait iki fazın yerlerini değiştiriniz.
3. Pompayı yeniden hareket ettirip debiyi kontrol ediniz.
4. Pompayı durdurunuz.
Doğru rotasyon yönü, DAHA DÜŞÜK kapasitenin ve elektrik emişinin karşılık geldiği yön olacaktır!
7. ÇALIŞTIRMA
Flatörlü su seviye şalteriyle donatılan versiyonlar, su seviyesi yükselince otomatik olarak çalıştırılır. Flatörsüz versiyonlar ise (pompa ile
verilmeyen) prizin yukarısında bulunan bir anahtar ile çalıştırılır.
Şekil 4
8. ÖNLEMLER
8.1 Pompa çalışırken, emme filtresi daima yerinde bulunmalıdır.
8.2 Motoru çok büyük termik tesirlere uğratmamak için pompayı bir saatte 20 kezden daha fazla çalıştırmayınız.
8.3 BUZ OLUŞUMLARINA DİKKAT EDİNİZ: pompanın 0°C'nin altında bir sıcaklıkta çalışmaz durumda bırakıldığında su içermediğini kontrol
ediniz. Nitekim pompanın içinde kalan su donunca pompa parçalarına zarar verebilir.
8.4 Pompa, çökmeye eğilimi olan maddelerle kullanılmış olursa kullanımdan sonra güçlü bir su basıncı ile yıkanmalıdır. Bu şekilde pompanın
performanslarını azaltmak eğiliminde olan kalker tabakasının ve çökeltilerin oluşmasını önleyebilirsiniz.
Şekil 1
Dönme yönü, pompanın her takıldığında kontrol edilecektir.
Bu amaçla, aşağıda belirtilen işlemleri yapınız (Şekil 3):
1. Pompayı yatay bir yüzeye yerleştiriniz;
2. Pompayı hareket ettirdikten hemen sonra durdurunuz;
Pompaya motor tarafından bakarak, pompayı hareket ettirirken tepkisine dikkat ediniz. Koruma kapağı,
3.
resimde gösterildiği şekilde saatin tersi yönünde hareket etmeye çalışıyorsa dönme yönü doğrudur.
Flatörlü su seviye şalterinin ayarlanması
Flatörün çalışma (START) ve durma (STOP) seviyeleri flatör ile sabit nokta (taşıma kolundaki açıklık – Şekil 4)
arasında bulunan kablonun askı boyu değiştirilerek ayarlanabilir. Flatörün serbestçe hareket ettiğini kontrol ediniz.
FEKA VS-VX 550-750  Durdurma minimum seviyesi dipten 370mm.
FEKA VS-VX 1000-1200  Durdurma minimum seviyesi dipten 400mm.
TÜRKÇE
A. Boru tespit üzengisi
B. 3/4" borular (pompa ile verilmemiştir)
C. Kayar kızak
D. Boru kılavuz kolonları
E. Destek ayağı
F. Vida TCEI M10X25
G. Temel üzengisi
H. Somun M10
I. Pompa flanş vіdasi
L. Pompa
23
H I A
L
Şekil 2
G
C
F
B
D
E
