1.
Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2.
Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems".
3.
Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit.
Schritte
1.
Trennen Sie das Anzeigemodulkabel von der Bedienfeldplatine.
2.
Entfernen Sie das Bedienfeld.
3.
Trennen Sie das Kabel des VGA-Moduls vom VGA-Modul.
4.
Entfernen Sie die Schraube, mit der das VGA-Modul am Gehäuse befestigt ist.
5.
Ziehen Sie das VGA-Modul aus dem Gehäuse.

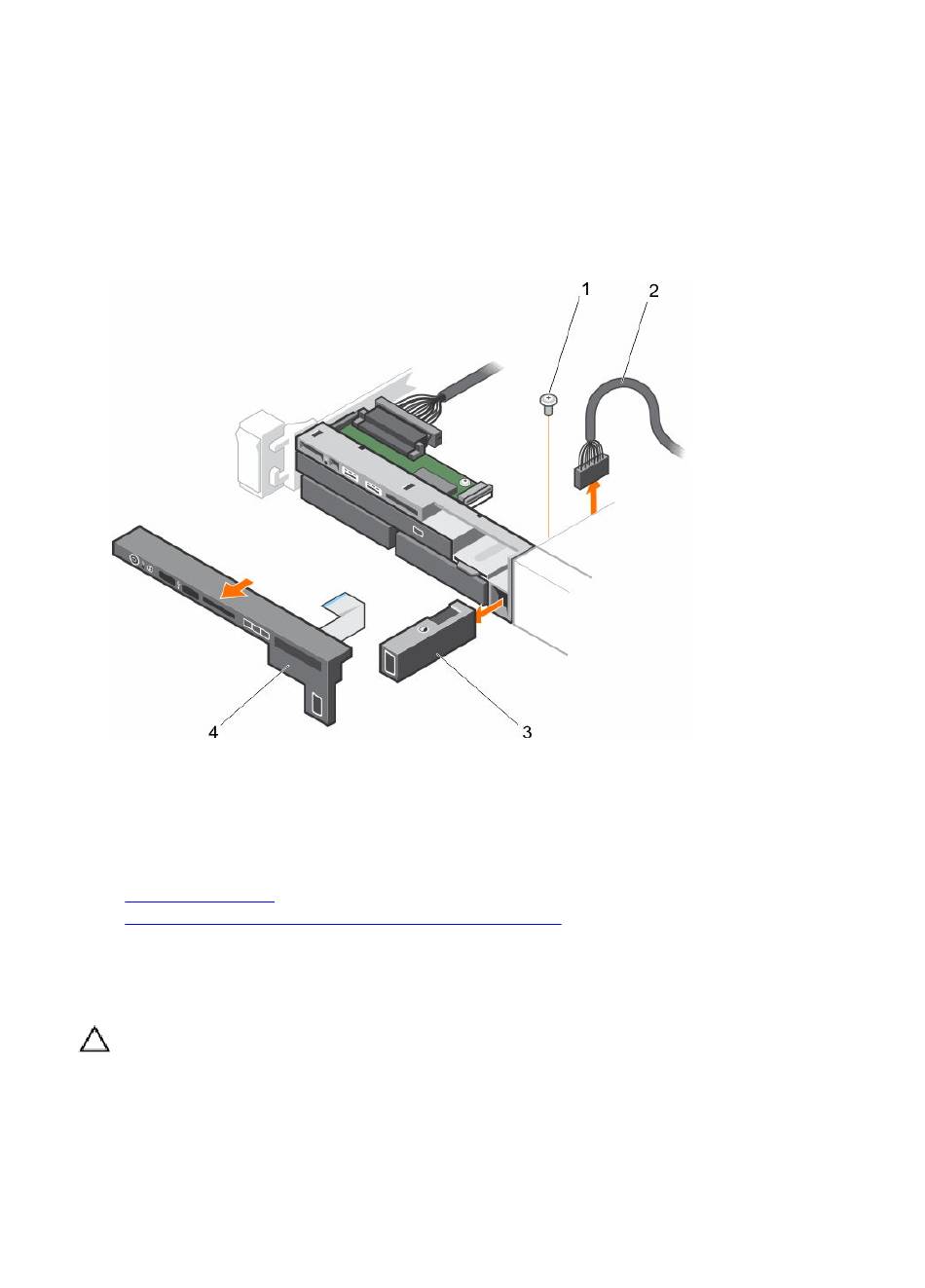

Abbildung 63. Entfernen des VGA-Moduls
1.
Schraube
3.
VGA-Modul
Verwandte Links
Sicherheitshinweise
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Installieren des VGA-Moduls
Voraussetzungen
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker
ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen
unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell
durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche
werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die
Sie zusammen mit Ihrem Produkt erhalten haben.
142
2.
VGA-Modul-Kabel
4.
Bedienfeld
