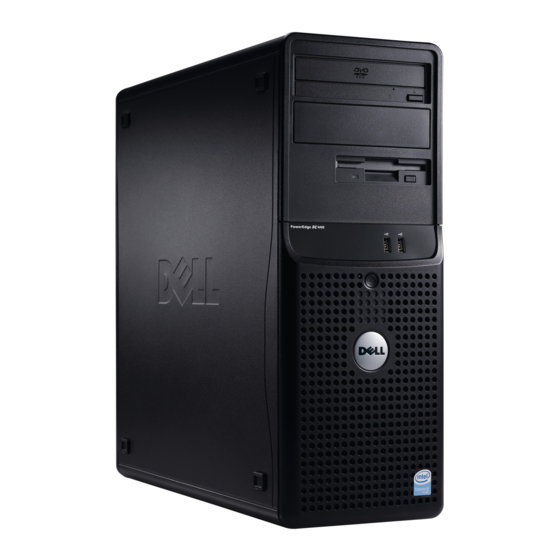

Dell PowerEdge SC440 Hardware-Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. PowerEdge SC440
  6. Hardware-benutzerhandbuch
Dell PowerEdge SC440 Hardware-Benutzerhandbuch

Dell PowerEdge SC440 Hardware-Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PowerEdge SC440:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell™ PowerEdge™ SC440-Systeme
Hardware-Benutzerhandbuch
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge SC440

Inhaltszusammenfassung für Dell PowerEdge SC440

  • Seite 1 Dell™ PowerEdge™ SC440-Systeme Hardware-Benutzerhandbuch w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...

  • Seite 2: Anmerkungen, Hinweise Und Warnungen

    Marken in diesem Text: Dell, das DELL Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, PowerConnect, XPS und Dell OpenManage sind Marken von Dell Inc.; Intel, Pentium, Xeon und Celeron sind eingetragene Marken von Intel Corporation; Microsoft und Windows sind eingetragene Marken von Microsoft Corporation; EMC ist eine eingetragene Marke von EMC Corporation.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Wissenswertes zum System ..... . Weitere nützliche Informationen ......Zugriff auf Systemfunktionen beim Start .
  • Seite 4 Installation von Systemkomponenten ....Empfohlene Werkzeuge ......Das Innere des Systems .
  • Seite 5 Lüfter ........Entfernen der Lüfter .
  • Seite 6 Durchführen der Systemdiagnose ....Verwenden von Dell PowerEdge Diagnostics ....
  • Seite 7 ......Unternehmenstraining und Zertifizierung von Dell ....
  • Seite 8 Inhalt...

  • Seite 9: Wissenswertes Zum System

    Wissenswertes zum System In diesem Abschnitt sind die Schnittstellenfunktionen der Hardware, Firmware und Software beschrieben, die den grundlegenden Betrieb des Systems gewährleisten. Mit den physischen Anschlüssen auf der Vorder- und Rückseite lässt sich das System einfach mit externen Geräten verbinden und erweitern. Die Firmware, die Anwendungen und das Betriebssystem überwachen das System und den Zustand der Komponenten und informieren Sie bei Problemen.

  • Seite 10: Zugriff Auf Systemfunktionen Beim Start

    Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen Änderungen am System, an der Software oder an der Dokumentation beschrieben sind. Wenn auf der Website support.dell.com aktualisierte Dokumente vorliegen, lesen Sie diese ANMERKUNG: immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig.

  • Seite 11: Merkmale Und Anzeigen Auf Der Vorderseite

    Merkmale und Anzeigen auf der Vorderseite Abbildung 1-1 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der Vorderseite des Systems. Tabelle 1-2 enthält die Beschreibung der Komponenten. Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite Tabelle 1-2. Komponenten auf der Vorderseite Komponente Symbol Beschreibung...
  • Seite 12 (Fortsetzung) Tabelle 1-2. Komponenten auf der Vorderseite Komponente Symbol Beschreibung USB-Anschlüsse (2) Zum Anschließen USB-2.0-konformer Geräte am System. Netzschalter Über den Netzschalter wird die Gleichstromversorgung des Systems gesteuert. Wenn Sie das System über den Netzschalter ausschalten ANMERKUNG: und ein ACPI-konformes Betriebssystem ausgeführt wird, kann das System ordnungsgemäß...

  • Seite 13: Anzeigen Und Merkmale Auf Der Rückseite

    Anzeigen und Merkmale auf der Rückseite Abbildung 1-2 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der Systemrückseite. Abbildung 1-2. Anzeigen und Funktionen auf der Rückseite Spannungswahlschalter Stromversorgungsanschluss NIC-Anschluss USB-Anschlüsse (5) Serieller Anschluss Bildschirmanschluss E/A-Erweiterungskartensteck- plätze (5) Wissenswertes zum System...

  • Seite 14: Anschließen Von Externen Geräten

    Anschließen von externen Geräten Beachten Sie beim Anschluss von externen Geräten am System folgende Richtlinien: • Die meisten Geräte müssen mit einem bestimmten Anschluss verbunden werden, und es müssen Gerätetreiber installiert sein, bevor das Gerät ordnungsgemäß funktioniert. (Gerätetreiber sind normalerweise in der Betriebssystemsoftware enthalten oder werden mit dem jeweiligen Gerät geliefert.) Spezifische Anweisungen zur Installation und Konfiguration erhalten Sie in der Dokumentation zum Gerät.

  • Seite 15: Netzteilanzeigen

    Tabelle 1-3. NIC-Anzeigecodes Anzeigetyp Anzeigecode Beschreibung Link Wenn weder diese Anzeige noch die Aktivitätsanzeige leuchtet, ist der NIC nicht mit dem Netzwerk verbunden, oder der NIC ist im System-Setup-Programm deaktiviert. Siehe „Verwenden des System-Setup-Programms“ auf Seite 29. Gelb 1000 Mb/s-Verbindung Orange 100 Mb/s-Verbindung Grün...
  • Seite 16 Tabelle 1-5. Diagnosecodes Code Ursachen Korrekturmaßnahme Der Computer ist normal Schließen Sie den Computer an eine ausgeschaltet, oder es ist funktionierende Steckdose an, und drücken möglicherweise ein Fehler Sie den Netzschalter. vor der BIOS-Aktivierung aufgetreten. Die Diagnoseanzeigen leuchten nicht, wenn das Betriebssystem erfolgreich gestartet wird.

  • Seite 17: Systemmeldungen

    (Fortsetzung) Tabelle 1-5. Diagnosecodes Code Ursachen Korrekturmaßnahme Möglicher Fehler bei Siehe „Wie Sie Hilfe bekommen“ auf Seite 121. Systemplatinenressource bzw. -hardware. Möglicher Konfigurations- Siehe „Fehlerbehebung bei IRQ-Zuweisung- fehler bei Systemressou- skonflikten“ auf Seite 90. Wenn das Problem rce. weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
  • Seite 18 Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Verwenden Sie diese Zeichen nicht in A filename cannot contain Dateinamen. any of the following characters: \ / : * ? “ < > | Zum Öffnen einer Anwendung fehlt Deinstallieren Sie die Anwendung, und A required .DLL file was eine wichtige Datei.
  • Seite 19 Alert! Error initializing Erweiterungskarte ist ein Fehler Erweiterungskarten“ auf Seite 107. PCI Express slot n (or aufgetreten. bridge). Verwenden Sie nur von Dell unterstützte Alert! Incompatible Prozessoren. Das Handbuch Getting processor detected. Started Guide (Erste Schritte) enthält eine Liste der unterstützten Prozessoren.
  • Seite 20 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Der Prozessor war überhitzt, als Stellen Sie sicher, dass die Alert! Previous Processor Sie den Computer das letzte Mal Belüftungsöffnungen nicht blockiert Thermal Failure verwendet haben. sind und dass alle Lüfter korrekt installiert sind und ordnungsgemäß funktionieren.
  • Seite 21 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Beim Konfigurieren einer Erweiterung- Wenn die Gerätenummer auf eine bb/dd/f: Error allocating skarte oder eines auf der Platine integri- Erweiterungskarte hinweist, kann die IRQ for PCI Device erten Geräts ist ein Problem Karte entfernt werden. Siehe „Fehlerbe- bb/dd/f: Error allocating aufgetreten.
  • Seite 22 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Der Diskettencontroller ist Führen Sie die Systemdiagnose aus. Diskette subsystem reset möglicherweise defekt. Siehe „Durchführen der failed Systemdiagnose“ auf Seite 112. Die Diskette ist schreibgeschützt. Schieben Sie die Schreibschutzkerbe Diskette write protected in die geöffnete Position. Im Laufwerk befindet sich keine Legen Sie eine Diskette in das Laufwerk Drive not ready...
  • Seite 23 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Führen Sie die Systemdiagnose aus. Drive x not found: Serial Siehe „Durchführen der Systemdiag- (or Parallel) ATA, SATA- nose“ auf Seite 111. Siehe auch „Fehler- (or PATA-)n behebung bei einem ANMERKUNG: x ist die Festplattenlaufwerk“...
  • Seite 24 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Eventuell ist ein Speichermodul Installieren Sie die Speichermodule Memory data line failure defekt oder nicht richtig eingesetzt. erneut, oder tauschen Sie sie gegebenen- at address, read value falls aus. Siehe „Fehlerbehebung beim expecting value Systemspeicher“...
  • Seite 25 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Die Systemkonfigurationsdaten im Rufen Sie das System-Setup-Programm No boot sector on System-Setup-Programm sind unter auf und überprüfen Sie die Konfiguration hard-disk drive Umständen fehlerhaft. für das Festplattenlaufwerk. Siehe „Verwenden des System-Setup- Programms“ auf Seite 29. Falls die Meldung auch nach Überprü- fung der Daten im System-Setup-Pro- gramm noch angezeigt wird, wurde das...
  • Seite 26 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Siehe „Fehlerbehebung beim Systemspe- Mixing ECC and non-ECC icher“ auf Seite 100. Wenn das Problem DIMMs is not supported on weiterhin besteht, lesen Sie „Wie Sie this platform Hilfe bekommen“ auf Seite 121. Siehe „Fehlerbehebung bei einem Operating system not found Festplattenlaufwerk“...
  • Seite 27 (Fortsetzung) Tabelle 1-6. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Es wurde Speicher hinzugefügt oder Falls Speicher hinzugefügt bzw. entfernt The amount of system entfernt, oder ein Speichermodul ist wurde, dient diese Meldung nur zur memory has changed ausgefallen. Information und kann ignoriert werden. Falls kein Speicher hinzugefügt oder entfernt wurde, sehen Sie im systemer- eignisprotokoll nach, ob Einzel- oder...

  • Seite 28: Warnmeldungen

    Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Diskette werden Sie beispielsweise gewarnt, dass alle Daten auf der Diskette verloren gehen. Normalerweise wird ein Vorgang durch eine Warnmeldung so lange aufgeschoben, bis Sie durch Eingabe von (für Ja) oder (für Nein) eine...

  • Seite 29: Verwenden Des System-Setup-Programms

    Verwenden des System-Setup-Programms Führen Sie nach dem Einrichten des Systems das System-Setup-Programm aus, damit Sie sich mit der Systemkonfiguration und den optionalen Einstellungen vertraut machen können. Notieren Sie die Informationen für den späteren Gebrauch. Sie können das System-Setup-Programm für folgende Aufgaben benutzen: •...

  • Seite 30: Navigation Im System-Setup-Programm

    Navigation im System-Setup-Programm Tabelle 2-1 enthält die Tasten zum Anzeigen und Ändern von Einstellungen auf den Bildschirmen des System-Setup-Programms und zum Beenden des Programms. Tabelle 2-1. Steuertasten des System-Setup-Programms Tasten Funktion Nach-oben-Taste und Nach-unten- Zum vorigen oder nächsten Feld Taste (vertikale Pfeiltasten) Nach-links-Taste und Nach-rechts- Innerhalb eines Felds nach links oder rechts Taste (horizontale Pfeiltasten)

  • Seite 31: Optionen Des System-Setup-Programms

    Optionen des System-Setup-Programms Hauptbildschirm Abbildung 2-1 zeigt ein Beispiel für das Hauptfenster. Abbildung 2-1. Hauptbildschirm des System-Setup-Programms Die Tabellen 2-2 bis 2-9 enthalten die Optionen und Beschreibungen für jede Gruppe von Informations- feldern, die im Hauptfenster des System-Setup-Programms angezeigt werden. Die Standardeinstellungen des System-Setup-Programms sind gegebenenfalls bei den jeweiligen ANMERKUNG: Optionen angegeben.
  • Seite 32 Tabelle 2-2. Systemoptionen Option Beschreibung System Info Enthält die Felder System (Systemname), BIOS Version (BIOS- Versionsnummer), BIOS Date (BIOS-Versionsdatum), Service Tag (Service-Kennnummer), Express Service Code (Express-Servicecode) und Asset Tag (System-Kennnummer). Processor Info Zeigt für den im System installierten Prozessor folgende Informationen an: Processor Type (Prozessortyp), Processor Clock Speed (Prozessor-Taktrate), Processor Bus Speed (Prozessor-Busgeschwindigkeit), Processor Cache Size, Processor ID (Prozessor-Cachegröße, Prozessor-ID), Multiple Core...
  • Seite 33 (Fortsetzung) Tabelle 2-3. Laufwerkoptionen Option Beschreibung SATA0-3 Aktiviert oder deaktiviert ein SATA-Gerät (Serial Advanced Technology Attachment), etwa eine Festplatte oder ein CD/DVD-Laufwerk. Off deaktiviert die Schnittstelle, und das Gerät kann nicht verwendet werden. On aktiviert die Schnittstelle, und das Gerät kann verwendet werden. Anzeige der Felder Controller, verwendeter Port, Drive ID (Laufwerk- ID), Capacity (Kapazität), ob das Laufwerk vom BIOS gesteuert wird, sowie Link Speed (Übertragungsrate).
  • Seite 34 (Fortsetzung) Tabelle 2-4. Optionen für integrierte Geräte Option Beschreibung Front USB Ports Aktiviert oder deaktiviert die vorderen USB-Ports unabhängig von den hinteren Ports. Off deaktiviert den Controller. On aktiviert den Controller. (Standardeinstellung On) No Boot aktiviert den Controller und deaktiviert gleichzeitig die Möglichkeit, von einem USB-Gerät zu starten.
  • Seite 35 (Fortsetzung) Tabelle 2-5. Leistungsrelevante Optionen Option Beschreibung Speed Step Wenn der Prozessor Enhanced Speed Step Technology (erweiterte Speed-Step-Technologie) unterstützt, legt dieses Feld fest, ob die (Standardeinstellung Off) Funktion Off (deaktiviert) oder On (aktiviert) ist. Bevor Sie die Option Speed Step aktivieren, stellen HINWEIS: Sie sicher, dass auch das Betriebssystem Enhanced Speed Step Technology unterstützt.
  • Seite 36 (Fortsetzung) Tabelle 2-6. Sicherheitsoptionen Option Beschreibung Password Changes Legt den Zusammenhang zwischen dem System-Kennwort und dem Admin-Kennwort fest. Locked (Gesperrt) verhindert, dass ein Benutzer (Standardeinstellung mit einem gültigen Admin-Kennwort das System-Kennwort ändern kann. Unlocked) Bei der Einstellung Unlocked (Nicht gesperrt) kann ein Benutzer mit einem gültigen Admin-Kennwort das System-Kennwort ändern.
  • Seite 37 (Fortsetzung) Tabelle 2-7. Energieverwaltungsoptionen Option Beschreibung Low Power Mode On spart mehr Energie, da die meisten Hardwarekomponenten nicht mit Strom versorgt werden. Off spart weniger Energie, da die meisten (Standardeinstellung Off) Hardwarekomponenten mit Strom versorgt werden. Wenn diese Option auf On gesetzt ist, wird der integrierte ANMERKUNG: NIC in den Systemzuständen Hibernate (Ruhezustand) oder Off deaktiviert.
  • Seite 38 Tabelle 2-9. Optionen für das POST-Verhalten Option Beschreibung Fast Boot Wenn diese Funktion aktiviert ist, werden einige Schritte zur Systemko- mpatibilität übersprungen, damit sich die Startzeit reduziert. Off über- (Standardeinstellung On) springt keine Schritte während des Systemstarts. On lässt das System schneller starten.

  • Seite 39: Kennwortfunktionen

    Jumpers deaktivieren können. Im Lieferzustand ist kein Kennwort aktiviert. Wenn die Systemsicherheit ein wichtiges Kriterium ist, sollte das Dell System nur mit Systemkennwortschutz betrieben werden. Damit ein bestehendes Kennwort geändert oder gelöscht werden kann, muss das Kennwort bekannt sein (siehe „Löschen eines bestehenden Systemkennworts“ auf Seite 41). Wenn Sie das zugewiesene Kennwort vergessen haben, können Sie das System erst dann wieder in Betrieb nehmen bzw.
  • Seite 40 Wenn kein Systemkennwort vergeben wurde und sich der Kennwort-Jumper auf der Systemplatine in der aktivierten Position (Standardeinstellung) befindet, wird für die Option System Password (Systemkennwort) die Einstellung Not Set (Nicht eingerichtet) angezeigt, und das Feld Password Changes (Kennwortänderung) ist Unlocked (Nicht gesperrt). So weisen Sie ein Systemkennwort zu: 1 Überprüfen Sie, ob die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.
  • Seite 41 Nachdem Sie das korrekte Systemkennwort eingegeben und die <Eingabetaste> gedrückt haben, wird das System normal gestartet. Wenn ein falsches Systemkennwort eingegeben wurde, zeigt das System eine Meldung an und fordert Sie zur Eingabe des Kennworts auf. Sie haben drei Versuche, das korrekte Kennwort einzugeben. Nach dem dritten erfolglosen Versuch zeigt das System eine Fehlermeldung mit der Anzahl der erfolglosen Versuche an, und das System wird angehalten.

  • Seite 42: Verwenden Des Administratorkennworts

    Verwenden des Administratorkennworts Vergeben eines Administratorkennworts Ein Administratorkennwort kann nur vergeben (oder geändert) werden, wenn die für Admin Password (Administratorkennwort) gewählte Option Not Set (Nicht eingerichtet) ist. So vergeben Sie ein Administratorkennwort: 1 Markieren Sie die Option Admin Password (Administratorkennwort), und drücken Sie die <Eingabetaste>.

  • Seite 43: Deaktivieren Eines Verlorenen Kennworts

    Arbeitsweise mit eingerichtetem Administratorkennwort Wenn die Option Admin Password (Administratorkennwort) auf Set (Eingerichtet) gesetzt ist, muss zuerst das korrekte Kennwort eingegeben werden, bevor die meisten Optionen des System-Setups bearbeitet werden können. Wenn Sie das System-Setup-Programm starten, fordert Sie das Programm zur Eingabe des Kennworts auf.
  • Seite 44 Verwenden des System-Setup-Programms...

  • Seite 45: Installation Von Systemkomponenten

    Installation von Systemkomponenten In diesem Abschnitt ist beschrieben, wie die folgenden Systemkomponenten installiert werden: • Laufwerkfrontblende • Diskettenlaufwerk • Optische und Bandlaufwerke • Festplattenlaufwerke • Erweiterungskarten • SAS-Controllerkarte • Speicher • Mikroprozessor • Lüfter • Systembatterie • Netzteil • Schalter für Gehäuseeingriffswarnung •...

  • Seite 46: Das Innere Des Systems

    Das Innere des Systems In Abbildung 3-1 ist die Systemabdeckung geöffnet, um das Innere des Systems darzustellen. Abbildung 3-1. Das Innere des Systems 5,25-Zoll-Laufwerkschächte (2) Laufwerkkäfig Netzteil Systemplatine Festplattenlaufwerke (2) Kartenträgerlüfter Kühlkörper und Prozessorlüfter 3,5-Zoll-Laufwerkschacht Kühlgehäusebaugruppe Die Systemplatine kann einen Prozessor, fünf Erweiterungskarten und vier Speichermodule aufnehmen. Die Festplattenschächte bieten Platz für bis zu zwei SAS- oder SATA-Laufwerke.

  • Seite 47: Öffnen Des Systems

    Öffnen des Systems VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorkehrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor Product Information Guide elektrischer Entladung, die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 48: Laufwerkfrontblende

    Abbildung 3-2. System öffnen und schließen Sperrklinke Laufwerkfrontblende Die Laufwerkfrontblende ist die Abdeckung für das optionale Diskettenlaufwerk und die 5,25-Zoll-Lauf- werke. Um ein Laufwerk zu entfernen oder zu installieren, müssen Sie zunächst die Laufwerkfrontblende entfernen. VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen.

  • Seite 49: Entfernen Der Laufwerkfrontblende

    Entfernen der Laufwerkfrontblende 1 Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 47. Die Einschubplatte sichert die Laufwerkfrontblende und die Laufwerke. ANMERKUNG: 3 Schieben Sie den Hebel an der Einschubplatte in Pfeilrichtung, bis sich die Laufwerkfrontblende aus dem seitlichen Sitz löst.

  • Seite 50: Entfernen Eines Laufwerkblendeneinsatzes

    Entfernen eines Laufwerkblendeneinsatzes Wenn Sie ein Laufwerk in einem 3,5-Zoll- oder 5,25-Zoll-Laufwerkschacht installieren, müssen Sie zunächst den entsprechenden Einsatz aus der Laufwerkfrontblende entfernen. Drücken Sie auf der Rückseite der Blende die Sperrklinke auf der Seite des Einsatzes zusammen, und schwenken Sie den Einsatz aus der Blende.

  • Seite 51: Diskettenlaufwerk

    Diskettenlaufwerk Der 3,5-Zoll-Laufwerkschacht unterstützt ein optionales Standard-Diskettenlaufwerk. Entfernen des Diskettenlaufwerks VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.
  • Seite 52 Abbildung 3-5. Diskettenlaufwerk entfernen oder installieren Pfeil auf Einschubplatte Einschubplatte Laufwerkanschlag Stromversorgungskabel Datenkabel zum Datenkabel zum zum Diskettenlaufwerk (P7) Diskettenlaufwerk Systemplatinenanschluss (FLOPPY) 7 Wenn Sie das Laufwerk dauerhaft entfernen, installieren Sie den 3,5-Zoll-Einsatz in der Laufwerk- frontblende. Siehe „Installation eines Laufwerkblendeneinsatzes“ auf Seite 50. Wenn Sie das Diskettenlaufwerk ersetzen, siehe „Installation eines Diskettenlaufwerks“...

  • Seite 53: Installation Eines Diskettenlaufwerks

    Installation eines Diskettenlaufwerks VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorkehrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor Product Information Guide elektrischer Entladung, die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 54: Optische Laufwerke Und Bandlaufwerke

    10 Schieben Sie das Laufwerk von der Gehäusevorderseite in den Laufwerkschacht, bis die Ansatzschrauben in der Einschubplatte einrasten. 11 Verbinden Sie das P7-Stromversorgungskabel mit dem Laufwerk. Siehe Abbildung 3-5. 12 Verbinden Sie das Datenkabel vom Laufwerk mit dem Diskettenlaufwerkanschluss (FLOPPY) auf der Systemplatine.
  • Seite 55 Abbildung 3-7. Optisches Laufwerk oder Bandlaufwerk entfernen oder installieren Einschubplatte IDE-Datenkabel zum Laufwerk Stromversorgungskabel zum Laufwerk IDE-Anschluss auf Systemplatine 7 Wenn Sie imSchacht ein anderes Laufwerk installieren, siehe „Installation eines optischen Laufwerks oder Bandlaufwerks“ auf Seite 56. 8 Wenn das Laufwerk dauerhaft entfernt wird, installieren Sie einen Frontblendeneinsatz. Siehe „Installation eines Laufwerkblendeneinsatzes“...

  • Seite 56: Installation Eines Optischen Laufwerks Oder Bandlaufwerks

    Installation eines optischen Laufwerks oder Bandlaufwerks VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.
  • Seite 57 Abbildung 3-8. Ansatzschrauben an einem optischen Laufwerk oder Bandlaufwerk befestigen Schrauben (3) 8 Schieben Sie das Laufwerk vorsichtig in Position, bis es einrastet oder spürbar sicher installiert ist. 9 Verbinden Sie das Stromversorgungskabel mit dem Laufwerk. Siehe Abbildung 3-7. 10 Schließen Sie das Datenkabel an: •...

  • Seite 58: Festplattenlaufwerke

    Festplattenlaufwerke Die Festplattenkonfiguration des System muss entweder nur aus SATA-Laufwerken oder nur ANMERKUNG: aus SAS-Laufwerken bestehen. Installationsrichtlinien für Festplattenlaufwerke Das System enhält bis zu zwei SATA- oder SAS-Festplatten in den internen Laufwerkschächten. Beide Laufwerke müssen entweder vom Typ SAS oder SATA sein; gemischte Konfigurationen werden nicht unterstützt.

  • Seite 59: Installation Eines Festplattenlaufwerks

    Abbildung 3-9. Festplatte im Laufwerkträger entfernen und installieren Blaue Laschen (2) Festplatte im primären Sekundärer Festplattenschacht Festplattenschacht Wenn Sie das Laufwerk nicht ersetzen wollen, wird nachdrücklich empfohlen, das Laufwerk aus ANMERKUNG: der Führungshalterung zu entfernen (siehe Abbildung 3-10) und die leere Halterung wieder im Laufwerkschacht einzusetzen.
  • Seite 60 5 Wenn Sie eine Festplatte ersetzen, entfernen Sie das Laufwerk, das Sie austauschen wollen (siehe „Entfernen eines Festplattenlaufwerks“ auf Seite 58). Wenn sich im leeren Festplattenschacht eine Laufwerkhalterung befindet, entfernen Sie die Halterung, indem Sie die zwei Laschen gegeneinander drücken und die Halterung nach oben aus dem Laufwerkschacht herausziehen.
  • Seite 61 • Zum Anschluss an eine SAS-Controllererweiterungskarte (SAS- oder SATA-Festplatten) verbinden Sie das Datenkabel von der SAS-Controllerkarte und das Stromversorgungskabel wie in Abbildung 3-12 dargestellt. Anweisungen zum Installieren der Karte und zum Verlegen der Kabel finden Sie unter „SAS-Controllererweiterungskarte“ auf Seite 66. Abbildung 3-11.
  • Seite 62 Abbildung 3-12. SAS- oder SATA-Festplatte mit einer SAS-Controllererweiterungskarte verkabeln SAS-Controllerkarte Datenkabel zur SAS- Anschluss AUX_LED Controllerkarte Stromversorgungskabel SAS- oder SATA- Datenkabel zur Festplatte zur Festplatte Festplattenlaufwerke (2) Kabel für Festplattenaktivität- sanzeige zur SAS-Control- lerkarte 10 Stellen Sie sicher, dass alle Anschlüsse korrekt und sicher verkabelt sind. 11 Schließen Sie das System.

  • Seite 63: Erweiterungskarten

    13 Drücken Sie <F2>, um das System-Setup-Programm aufzurufen (siehe „Aufrufen des System-Setup- Programms“ auf Seite 29), und stellen Sie sicher, dass der entsprechende Laufwerkcontroller aktiviert ist. 14 Beenden Sie das System-Setup-Programm und starten Sie das System neu. 15 Führen Sie eine Partitionierung und logische Formatierung des Laufwerks durch. Entsprechende Anweisungen finden Sie in der Dokumentation zum Betriebssystem.
  • Seite 64 Das Anbringen eines Abdeckblechs vor leeren Steckplatzöffnungen ist erforderlich, um die ANMERKUNG: FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Abbildung 3-13. Erweiterungskarte entfernen und installieren Sperrklinken(2) Kartenhalterung Führungsleiste...

  • Seite 65: Installation Einer Erweiterungskarte

    Installation einer Erweiterungskarte VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 66: Sas-Controllererweiterungskarte

    Wenn Sie während einer Speicheraufrüstung die Original-Speichermodule aus dem System entfernen, HINWEIS: bewahren Sie sie nicht zusammen mit neuen Modulen auf, auch wenn Sie die neuen Module von Dell erworben haben. Verwenden Sie nur unregistrierte oder ungepufferte DDR-II-Speichermodule mit ECC.

  • Seite 67: Adressieren Von Speicher Bei 4-Gb-Konfigurationen (Nur Betriebssystem Microsoft ® Windows ® )

    Tabelle 3-2. Richtlinien zur Speicherkonfiguration Gesamtspeicher DIMM_1 DIMM_2 DIMM_3 DIMM_4 512 MB 512 MB leer leer leer 1 GB 512 MB 512 MB leer leer 2 GB 512 MB 512 MB 512 MB 512 MB 2 GB 1 GB 1 GB leer leer 3 GB...

  • Seite 68: Entfernen Eines Speichermoduls

    Entfernen eines Speichermoduls VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.
  • Seite 69 Abbildung 3-14. Speichermodul installieren und entfernen Speichermodul Passung Sockel Speichermodul-Auswurfvorrichtungen (2) 6 Ziehen Sie die Sicherungsklammern nach oben, sodass das Modul einrastet. Wenn das Modul richtig eingesetzt wurde, rasten die Sicherungsklammern in den Kerben an beiden Modulenden ein. Wenn das Speichermodul korrekt im Steckplatz sitzt, müssen die Sicherungsklammern am Speicher- modulsockel mit den Riegeln der anderen Sockel, in denen Speichermodule installiert sind, in einer Linie sein.

  • Seite 70: Mikroprozessor

    12 Stellen Sie sicher, dass die installierten Speichermodule fest in den Sockeln sitzen, und wiederholen Sie Schritt 7 bis Schritt 9. 13 Wenn der Wert im Feld Memory Info (Speicherinformationen) korrekt ist, drücken Sie zum Beenden des System-Setup-Programms die Taste <Esc>. 14 Führen Sie die Systemdiagnose aus, um zu überprüfen, ob die Speichermodule ordnungsgemäß...
  • Seite 71 Abbildung 3-15. Kühlkörper entfernen und installieren Kühlkörper-/Kühlgehäusebaugruppe Halteklammer Sicherungsschrauben (2) Prozessorlüfter 5 Öffnen Sie die Prozessorabdeckung, indem Sie den Freigabehebel unter dem Sockel aus der Verriegelung lösen. Ziehen Sie dann den Hebel nach hinten, um den Prozessor freizugeben. Siehe Abbildung 3-16. Installation von Systemkomponenten...
  • Seite 72 Abbildung 3-16. Prozessor installieren und entfernen Prozessor Halteklemme Sockel Verriegelung des Freigabehebels Sperrklinke Gekerbte Prozessorkante Freigabehebel Die Halteklemme ist federbelastet. Achten Sie darauf, dass die Halteklemme nicht plötzlich aufspringt HINWEIS: und den Prozessor oder die Systemplatine trifft. 6 Drehen Sie die Halteklemme vorsichtig vom Prozessor weg. Der Prozessor darf nicht an einer einzelnen Kante aus dem Sockel herausgehebelt werden.

  • Seite 73: Ersetzen Des Prozessors

    Ersetzen des Prozessors 1 Entnehmen Sie den neuen Prozessor der Verpackung. 2 Stellen Sie sicher, dass die Kontakte auf der Unterseite des einzusetzenden Prozessors frei von Schmutz und anderem Fremdmaterial sind. 3 Richten Sie die gekerbte Kante des einzusetzenden Prozessors mit dem entsprechenden Vorsprung am Prozessorrahmen aus.

  • Seite 74: Lüfter

    Lüfter Das System enthält zwei Lüfter, und zwar einen für den Prozessor und einen für den Kartenträger. Jeder Lüfter bildet zusammen mit einem Luftleitblech eine Baugruppe. Lüfter und Luftleitblech werden jeweils als Einheit ersetzt. Zum Entfernen des größeren Prozessorlüfters müssen Sie zunächst die Kühlkörper-/ ANMERKUNG: Kühlgehäusebaugruppe herausnehmen.

  • Seite 75: Einsetzen Der Lüfter

    Abbildung 3-17. Lüfter entfernen und installieren Prozessorlüfter Sperrklinke für Prozessorlüfter Anschluss für Prozessorlüfter (CPU_CAGE) Anschluss für Kartenträgerlüfter Sperrklinke für Kartenträgerlüfter (FAN_CARD_CAGE) Kartenträgerlüfter Einsetzen der Lüfter 1 Richten Sie die Haltestifte des neu einzusetzenden Lüfters mit den Montagelöchern im Systemge- häuse aus. 2 Schieben Sie den Lüfter bis zum Einrasten in Richtung der Systemvorderseite.

  • Seite 76: Systembatterie

    Systembatterie Durch eine Knopfzellenbatterie werden Informationen über die Computerkonfiguration, das Datum und die Uhrzeit aufrechterhalten. Die Lebensdauer der Batterie beträgt mehrere Jahre. Um festzustellen, ob die Batterie ersetzt werden muss, lesen Sie „Fehlerbehebung bei der Systembat- terie“ auf Seite 97. Sie können auch ohne Batterie mit dem Computer arbeiten;...

  • Seite 77: Installation Der Systembatterie

    Abbildung 3-18. Systembatterie entfernen und installieren Batteriesockel Systembatterie Sperrklinke Installation der Systembatterie 1 Setzen Sie die neue Batterie mit der Seite „+“ nach oben im Sockel ein und lassen Sie sie einrasten. Siehe Abbildung 3-18. 2 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 47. 3 Verbinden Sie das System wieder mit dem Netzstrom, und schalten Sie das System und die angeschlossenen Peripheriegeräte ein.

  • Seite 78: Netzteil

    Netzteil Entfernen des Netzteils VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 79: Installation Des Netzteils

    Abbildung 3-19. Netzteil entfernen Sperrklinke des Netzteils Netzteil Schrauben (4) Kabelklemme Installation des Netzteils 1 Befestigen Sie die Kabelklemme am neuen Netzteil. 2 Bringen Sie die Montagelöcher des Netzteils zur Deckung mit den Montagelöchern an der Systemrückseite. 3 Schieben Sie das Netzteil in Richtung der Systemrückseite, bis es über der Sperrklinke einrastet. 4 Ziehen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die vier Kreuzschlitzschrauben fest, mit denen das Netzteil an der Rückseite befestigt ist.

  • Seite 80: Gehäuseeingriffschalter

    7 Setzen Sie die Kühlkörperbaugruppe zurück auf den Halter und klappen Sie die Kühlkörperbaugruppe wieder auf die Systemplatine herunter. Siehe Abbildung 3-15. 8 Richten Sie die zwei unverlierbaren Schraube zur Systemplatine aus und ziehen Sie sie an, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. 9 Verbinden Sie je nach Systemkonfiguration die folgenden Stromversorgungskabel: •...

  • Seite 81: Installation Des Gehäuseeingriffschalters

    Abbildung 3-20. Gehäuseeingriffschalter entfernen und installieren Gehäuseeingriffschalter Halterung INTRUDER-Anschluss Installation des Gehäuseeingriffschalters 1 Richten Sie den Gehäuseeingriffschalter mit seiner Halterung aus. Siehe Abbildung 3-20. 2 Schieben Sie den Schalter in die Halterung. 3 Verbinden Sie das Schalterkabel mit dem Anschluss INTRUDER auf der Systemplatine. 4 Schließen Sie das System.

  • Seite 82: Fronverkleidung (Nur Für Service)

    Fronverkleidung (nur für Service) Entfernen der Frontverkleidung VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 83: Aufsetzen Der Frontverkleidung

    Abbildung 3-21. Frontverkleidung entfernen Sicherungsschrauben der Frontverkleidung (3) Frontverkleidung Aufsetzen der Frontverkleidung 1 Richten Sie die Frontverkleidung mit dem Gehäuserahmen aus und schieben Sie sie in Position. 2 Befestigen Sie die drei Sicherungsschrauben, um die Frontverkleidung am Systemgehäuse zu sichern. Siehe Abbildung 3-21.

  • Seite 84: E/A-Platinenbaugruppe (Nur Für Service)

    E/A-Platinenbaugruppe (nur für Service) VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 85: Einsetzen Der E/A-Platinenbaugruppe

    Abbildung 3-22. E/A-Platinenbaugruppe entfernen und installieren E/A-Platinenbaugruppe Flachbandkabel der E/A-Platine Halter am Gehäuse Schraube an der E/A-Platine Einsetzen der E/A-Platinenbaugruppe VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im...

  • Seite 86: Systemplatine (Nur Für Service)

    Systemplatine (nur für Service) VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorke- hrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, Product Information Guide die im (Produktinformationshandbuch) beschrieben sind.

  • Seite 87: Installation Der Systemplatine

    8 Entfernen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die beiden Schrauben der Prozessorkühlkörperhalterung, und heben Sie die Halterung aus der Systemplatine. Siehe Abbildung 3-23. Die Schrauben der Kühlkörperdrehhalterung sind grün und länger als die Befestigungsschrauben der Systemplatine. Abbildung 3-23. Befestigungspunkte der Systemplatine Schrauben der Kühlkörperdrehhalterung (2) Befestigungsschrauben Systemplatine...
  • Seite 88 Um eine Beschädigung des Prozessors zu verhindern, müssen Sie den Kühlkörper vor dem Einbau HINWEIS: von alter Wärmeleitpaste befreien und frische Wärmeleitpaste auftragen. 4 Installieren Sie den Prozessor und die Kühlkörper-/Kühlgehäusebaugruppe. Siehe „Ersetzen des Prozessors“ auf Seite 73. 5 Installieren Sie die Speichermodule, und zwar in genau den gleichen Sockeln, aus denen sie entfernt wurden.

  • Seite 89: Fehlerbehebung

    Fehlerbehebung Sicherheit geht vor – für Sie und Ihr System Für einige der in diesem Dokument beschriebenen Vorgehensweisen ist es erforderlich, das Sys- temgehäuse zu öffnen und im Innern des Systems zu arbeiten. Führen Sie nur solche Wartungsarbeiten am System durch, die in diesem Handbuch oder an anderer Stelle in der System- dokumentationen beschrieben sind.

  • Seite 90: Überprüfen Der Geräte

    Überprüfen der Geräte Dieser Abschnitt enthält Hinweise zur Behebung von Störungen bei externen Geräten, die direkt mit dem System verbunden sind, wie etwa Bildschirm, Tastatur oder Maus. Lesen Sie „Fehlerbehebung bei externen Verbindungen“ auf Seite 91, bevor Sie eines dieser Verfahren durchführen. Fehlerbehebung bei IRQ-Zuweisungskonflikten Die meisten PCI-Geräte können sich einen IRQ mit einem anderen Gerät teilen.

  • Seite 91: Fehlerbehebung Bei Externen Verbindungen

    Abhilfe 1 Überprüfen Sie die Systemanschlüsse und die Stromversorgung des Bildschirms. 2 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. Wenn die Tests erfolgreich ausgeführt werden, ist das Problem nicht auf die Grafikhardware zurückzuführen.

  • Seite 92: Fehlerbehebung Bei Der Maus

    • Die Maus funktioniert nicht ordnungsgemäß. Abhilfe 1 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. Wenn der Test fehlschlägt, fahren Sie mit dem nächsten Schritt fort. 2 Überprüfen Sie Maus und Kabel auf sichtbare Beschädigungen.

  • Seite 93: Fehlerbehebung Bei Einem Usb-Gerät

    Fehlerbehebung bei einem USB-Gerät Problem • Eine Systemmeldung weist auf ein Problem mit einem USB-Gerät hin. • Das Gerät an einem USB-Anschluss funktioniert nicht ordnungsgemäß. Abhilfe 1 Rufen Sie das System-Setup-Programm auf, und stellen Sie sicher, dass die USB-Anschlüsse aktiviert sind.

  • Seite 94: Fehlerbehebung Bei Einem Nic

    Problem • Der NIC kommuniziert nicht mit dem Netzwerk. Abhilfe 1 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. 2 Überprüfen Sie die entsprechende Anzeige auf dem NIC-Anschluss. • Wenn die Verbindungsanzeige nicht leuchtet, überprüfen Sie alle Kabelverbindungen.

  • Seite 95: Fehlerbehebung Bei Feuchtigkeit Im System

    7 Wenn das System korrekt startet, fahren Sie es herunter, und installieren Sie alle entfernten Erweiterungskarten neu. Siehe „Installation einer Erweiterungskarte“ auf Seite 65. 8 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111.

  • Seite 96: Fehlerbehebung Bei Einem Beschädigten System

    Fehlerbehebung bei einem beschädigten System Problem • Das System wurde fallengelassen oder beschädigt. Abhilfe VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorkehrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung, die im Product Information Guide...

  • Seite 97: Fehlerbehebung Bei Der Systembatterie

    Fehlerbehebung bei der Systembatterie Problem • Eine Systemmeldung weist auf ein Batterieproblem hin. • Das System-Setup-Programm verliert Systemkonfigurationsinformationen. • Systemdatum und -uhrzeit bleiben nicht erhalten. Wenn das System für lange Zeit ausgeschaltet bleibt (für Wochen oder Monate), verliert der ANMERKUNG: NVRAM möglicherweise seine Systemkonfigurationsdaten.

  • Seite 98: Fehlerbehebung Bei Der Systemkühlung

    3 Stellen Sie sicher, dass der Spannungswahlschalter auf der Rückseite korrekt eingestellt ist. Siehe „Netzteilanzeigen“ auf Seite 15. Bei falsch eingestelltem Spannungswahlschalter kann das System beschädigt werden. HINWEIS: 4 Bauen Sie das Netzteil aus und wieder ein, um sicherzustellen, dass es korrekt installiert ist. Siehe „Installation des Netzteils“...

  • Seite 99: Fehlerbehebung Bei Einem Lüfter

    Product Information Guide (Produktinformationshandbuch) beschrieben sind. 1 Führen Sie den entsprechenden Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. 2 Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und trennen Sie das System vom Netzstrom.

  • Seite 100: Fehlerbehebung Beim Systemspeicher

    Product Information Guide (Produktinformationshandbuch) beschrieben sind. 1 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. 2 Schalten Sie das System und die angeschlossenen Peripheriegeräte aus, und schalten Sie sie wieder ein.

  • Seite 101: Fehlerbehebung Bei Einem Diskettenlaufwerk

    1 Rufen Sie das System-Setup-Programm auf, und überprüfen Sie, ob das Diskettenlaufwerk richtig konfiguriert ist. Siehe „Verwenden des System-Setup-Programms“ auf Seite 29. 2 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. 3 Schalten Sie das System und die angeschlossenen Peripheriegeräte aus, und trennen Sie das System vom Netzstrom.
  • Seite 102 7 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 47. 8 Verbinden Sie das System wieder mit dem Netzstrom, und schalten Sie das System und die angeschlossenen Peripheriegeräte ein. 9 Führen Sie den entsprechenden Online-Diagnosetest durch, um festzustellen, ob das Diskettenlauf- werk fehlerfrei arbeitet.

  • Seite 103: Fehlerbehebung Bei Einem Optischen Laufwerk

    2 Rufen Sie das System-Setup-Programm auf und stellen Sie sicher, dass der IDE-Controller des Laufwerks aktiviert ist. Siehe „Verwenden des System-Setup-Programms“ auf Seite 29. 3 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111.

  • Seite 104: Fehlerbehebung Bei Einem Ide-Bandlaufwerk

    2 Rufen Sie das System-Setup-Programm auf und stellen Sie sicher, dass der IDE-Controller des Laufwerks aktiviert ist. Siehe „Verwenden des System-Setup-Programms“ auf Seite 29. 3 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111.

  • Seite 105: Fehlerbehebung Bei Einem Festplattenlaufwerk

    HINWEIS: Erstellen Sie eine Sicherungskopie Ihrer Daten auf dem Festplattenlaufwerk, bevor Sie fortfahren. 1 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. Führen Sie die folgenden Schritte nach Bedarf durch, abhängig von den Ergebnissen des Diagnosetests.

  • Seite 106: Fehlerbehebung Bei Einem Sas-Raid-Controller

    Product Information Guide die im (Produktinformationshandbuch) beschrieben sind. 1 Führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. 2 Rufen Sie das System-Setup-Programm auf und stellen Sie sicher, dass der SAS-RAID-Controller aktiviert ist. Siehe „Verwenden des System-Setup-Programms“ auf Seite 29.

  • Seite 107: Fehlerbehebung Bei Erweiterungskarten

    (Produktinformationshandbuch) beschrieben sind. 1 Führen Sie den entsprechenden Online-Diagnosetest für die Erweiterungskarte durch, die Probleme bereitet. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. Führen Sie im Diagnoseprogramm empfohlenen Maßnahmen durch. Wenn das Problem weiterhin besteht, fahren Sie mit dem nächsten Schritt fort.
  • Seite 108 Erweiterungskarte benötigen. 13 Wenn das Problem weiterhin besteht, führen Sie den entsprechenden Online-Diagnosetest für jede Karte durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und trennen Sie das System vom Netzstrom.

  • Seite 109: Fehlerbehebung Beim Mikroprozessor

    Product Information Guide (Produktinformationshandbuch) beschrieben sind. 1 Falls möglich, führen Sie den entsprechenden Online-Diagnosetest durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 111. 2 Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus, und trennen Sie das System vom Netzstrom.
  • Seite 110 Fehlerbehebung...

  • Seite 111: Durchführen Der Systemdiagnose

    - und Linux-Betriebssystemen benötigten Dateien befinden sich auf den mitgelieferten CDs und können von support.dell.com heruntergeladen werden. Informationen zur Verwendung erhalten Sie im Dell PowerEdge Diagnostics User's Guide (Anleitung zu Dell PowerEdge Diagnostics). Funktionen der Systemdiagnose Die Systemdiagnose enthält eine Reihe von Menüs und Optionen für bestimmte Gerätegruppen oder Geräte.

  • Seite 112: Einsatzgebiet Der Systemdiagnose

    Einsatzgebiet der Systemdiagnose Wenn eine Hauptkomponente oder ein Gerät des Systems nicht ordnungsgemäß funktioniert, liegt eventuell ein Hardwarefehler vor. Solange der Mikroprozessor und die Ein- und Ausgabegeräte des Systems (Monitor, Tastatur und Diskettenlaufwerk) funktionieren, kann das Problem mit Hilfe der Systemdiagnose identifiziert werden.

  • Seite 113: Verwenden Der Benutzerdefinierten Testoptionen

    Verwenden der benutzerdefinierten Testoptionen Klicken Sie im Main Menu (Hauptmenü) auf Custom Test (Benutzerdefinierter Test), um das Fenster Customize (Anpassen) zu öffnen. Hier können Sie die zu testenden Geräte auswählen, Einstellungen für die Tests vornehmen und die Ergebnisse des Tests anzeigen. Auswählen von Geräten für den Test Auf der linken Seite des Fensters Customize (Anpassen) werden die Geräte angezeigt, die getestet werden können.
  • Seite 114 Durchführen der Systemdiagnose...

  • Seite 115: Jumper, Schalter Und Anschlüsse

    Jumper, Schalter und Anschlüsse Dieser Abschnitt enthält spezifische Informationen über die Jumper im System und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Jumper auf der Systemplatine VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Beachten Sie bei sämtlichen Vorgängen die Sicherheitsvorkehrungen und die Hinweise für das Arbeiten im Innern des Computers und zum Schutz vor Product Information Guide elektrischer Entladung, die im...
  • Seite 116 Abbildung 6-1. Jumper auf der Systemplatine Tabelle 6-1. Stellungen der Jumper auf der Systemplatine Jumper Stellung Beschreibung PSWD (Standard) Die Kennwortfunktion ist aktiviert. Die Kennwortfunktion ist deaktiviert. RTCRST (Standard) Die Konfigurationseinstellungen im NVRAM bleiben beim Systemstart erhalten. Die Konfigurationseinstellungen im NVRAM werden beim nächsten Systemstart gelöscht.

  • Seite 117: Anschlüsse Auf Der Systemplatine

    Anschlüsse auf der Systemplatine VORSICHT: Nur zugelassene Servicetechniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Innern des Systems zugreifen. Ausführliche Informationen zu den Sicherheitsvorkehrungen Product beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung finden Sie im Information Guide (Produktinformationshandbuch).

  • Seite 118: Deaktivieren Eines Verlorenen Kennworts

    Tabelle 6-2. Anschlüsse auf der Systemplatine Anschluss Beschreibung 12VPOWER Stromversorgung DIMM_1, DIMM_2, DIMM_3, Speichermodule DIMM_4 BATTERY Batteriesockel FAN_MEM Speicherlüfter FRONTPANEL Vorderes Bedienfeld POWER Hauptstromversorgung IDE-Laufwerk SATA0, SATA1, SATA2, SATA3 SATA-Laufwerke RTCRST Jumper für RTC-Reset INTRUDER Anschluss für Gehäuseeingriffswarnung SLOT1 PCIe x1 SLOT2 PCIe x8 SLOT4...
  • Seite 119 3 Setzen Sie den PSWD-Jumper auf die deaktivierte Position. Abbildung 6-1 zeigt die Position des Kennwort-Jumpers auf der Systemplatine. 4 Schließen Sie das System. Siehe "Schließen des Systems" auf Seite 47. 5 Verbinden Sie das System wieder mit der Netzstromsteckdose und schalten Sie es ein. Die vorhandenen Kennwörter werden erst dann deaktiviert (gelöscht), wenn das System mit geöffnetem Kennwort-Jumper gestartet wird.
  • Seite 120 Jumper, Schalter und Anschlüsse...

  • Seite 121: Wie Sie Hilfe Bekommen

    Rufen Sie den technischen Support von einem Telefon neben dem betreffenden System an, ANMERKUNG: damit Ihnen unsere Mitarbeiter direkt helfen können. Das Express-Servicecode-System von Dell steht eventuell nicht in allen Ländern zur Verfügung. ANMERKUNG: Geben Sie nach Aufforderung des automatischen Telefonsystems den Express-Servicecode ein, damit Sie direkt mit dem zuständigen Support-Mitarbeiter verbunden werden können.

  • Seite 122: Online-Dienste

    Online-Dienste Unter support.dell.com gelangen Sie zum Support von Dell. Nachdem Sie auf der Startseite der Dell Support-Website Ihr Land ausgewählt und die gewünschten Angaben gemacht haben, können Sie auf Hilfetools und Informationen zugreifen. Sie erreichen Dell im Internet unter einer der folgenden Adressen: •...

  • Seite 123: Automatisches Auftragsauskunftssystem

    Stand der Bearbeitung angesagt. Lesen Sie hierzu die Kontaktinformationen für Ihre Region. Support-Service Der Support-Service von Dell steht an sieben Tagen der Woche rund um die Uhr zur Verfügung, um Ihre Fragen zu Dell-Hardware zu beantworten. Unsere Support-Mitarbeiter verwenden computergestützte Diagnoseprogramme, um Fragen schnell und präzise zu beantworten.

  • Seite 124: Einsenden Von Teilen Zur Garantiereparatur Oder Gutschrift
