- Seite 1 Dell Storage Center SC9000-Speichersystem Benutzerhandbuch Vorschriftenmodell: E09J, E10J Vorschriftentyp: E09J001, E10J001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung ..........................12 Allgemeine Vorsichtsmaßnahmen ..........................12 Wiederanbringen der Frontverkleidung ............................13 Maßnahmen vor dem Austausch ...............13 Senden von Diagnosedaten unter Verwendung von Dell SupportAssist ........................13 Herunterfahren eines Speicher-Controller ............................13 Austauschen von Rack-Schienen ............................ 14 Maßnahmen nach dem Austausch ..........................14 Starten des Speicher-Controller ...............14... -
Seite 4: Über Dieses Handbuch
Die in diesem Handbuch enthaltenen Informationen richten sich an Dell Endbenutzer. Kontaktaufnahme mit Dell Dell bietet verschiedene Optionen für Support und Service per Internet oder per Telefon. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht erhältlich. -
Seite 5: Infos Über Sc9000
Anwendungssoftware (Dell Storage Client) und die Verwaltung des RAID-Speichers bereit. Jeder Speicher-Controller verfügt über zwei Intel Xeon CPUs, eine Cachekarte, einen integrierten Dell Remote Access Controller 8 (iDRAC8), eine Netzwerktochterkarte mit 4 Ports von Intel und bis zu sechs E/A-Karten in drei Steckplätzen mit voller Bauhöhe und drei Slimline-Steckplätzen. - Seite 6 Die Betriebsanzeige leuchtet, wenn das System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. NMI-Taste Nicht verwendet für das SC9000. Systemidentifikationstaste Die Identifikationstasten auf der Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren.
-

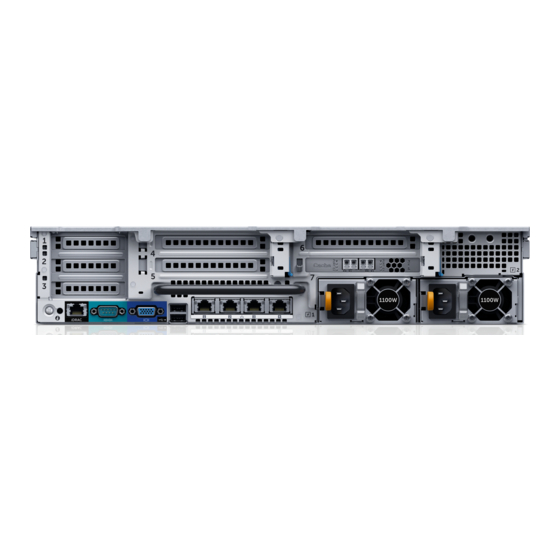

Seite 7: Funktionen Und Anzeigen Auf Der Rückseite
Zum Anschließen eines seriellen Geräts an das System. Bildschirmanschluss Zum Anschließen eines VGA-Bildschirms an das System. USB-Anschluss (2) Zum Anschluss von USB-Geräten an das System. Die Schnittstellen sind USB 3.0-konform. E/A-Kartensteckplätze mit – Ports sind von rechts nach links nummeriert. voller Bauhöhe (3) Infos über SC9000... -
Seite 8: Sc9000 - Überwachung Und Diagnose
Das Storage Center-Betriebssystem generiert Warnmeldungen bei Temperatur-, E/A-Karten-, Lüfter- und Stromversorgungsproblemen von Storage Center-Komponenten. Verwenden Sie den Dell Storage Client, um diese Warnungen anzuzeigen. Der SC9000-Speicher-Controller erzeugt Systemmeldungen, die Sie auf mögliche Probleme mit dem Speicher-Controller hinweisen. Systemmeldungen werden im Systemereignisprotokoll (SEL) aufgezeichnet und können auch in gekürzter Form auf dem LCD-Display angezeigt werden. -
Seite 9: Startbildschirm
(Ansicht) sehen Sie, welche Optionen und Elemente standardmäßig im Startbildschirm angezeigt werden können. Ansichtmenü Im Ansichtmenü werden iDRAC-, Anlagen-, Strom- und Temperaturinformationen angezeigt. ANMERKUNG: Wenn Sie eine Option im Menü „Anzeige“ auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Infos über SC9000... -
Seite 10: Beschreibung
Anzeige der Leistungsabhabe des Systems in BTU/h oder Watt. Das Anzeigeformat lässt sich im Untermenü Set home (Startseite einstellen) des Setup-Menüs konfigurieren. Temperatur Anzeige der Temperatur des Systems in Celsius oder Fahrenheit. Das Anzeigeformat lässt sich im Untermenü Set home (Startseite einstellen) des Setup-Menüs konfigurieren. Infos über SC9000... -
Seite 11: Austauschen Von Speichersystem Sc9000-Komponenten
Befolgen Sie stets die folgenden Sicherheitshinweise, um Verletzungen und Beschädigungen an den Storage Center-Geräten zu verhindern. Wenn in diesem Abschnitt beschriebene Geräte auf eine Weise verwendet werden, die nicht Dell angegeben wird, ist der von den Geräten bereitgestellte Schutz möglicherweise eingeschränkt. Zu Ihrer Sicherheit und zum Schutz beachten Sie die in den folgenden Abschnitten beschriebenen Regeln. -
Seite 12: Vorsichtsmaßnahmen Zum Schutz Vor Elektrostatischer Entladung
Verwenden Sie den Systemschlüssel, um das Schloss an der linken Seite der Frontverkleidung zu entriegeln. Heben Sie die Sperrklinke neben dem Schloss an. Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg. Lösen Sie die rechte Seite der Blende und ziehen Sie sie weg vom Speicher-Controller. Austauschen von Speichersystem SC9000-Komponenten... -
Seite 13: Maßnahmen Vor Dem Austausch
Senden von Diagnosedaten unter Verwendung von Dell SupportAssist Verwenden Sie Dell SupportAssist, um Diagnosedaten Dell Technical Support zu senden. Verwenden Sie den Dell Storage Client für die Verbindung mit dem Speichersystem. Klicken Sie auf SupportAssist-Daten jetzt senden. Das Dialogfeld SupportAssist-Daten jetzt senden wird angezeigt. -
Seite 14: Maßnahmen Nach Dem Austausch
Schließen Sie die Stromkabel an die Netzteile des Speicher-Controller an. . Schalten Sie den Speicher-Controller durch Drücken der Netzschalter auf dem Speicher-Controller ein. Verwenden Sie den Dell Storage Client, um sicherzustellen, dass das Ersatzteil erkannt wurde und als aktiv angezeigt wird. Senden von Diagnosedaten unter Verwendung von Dell SupportAssist Verwenden Sie Dell SupportAssist, um Diagnosedaten Dell Technical Support zu senden. - Seite 15 Speicher-Controller einschalten. Nachdem alle Erweiterungsgehäuse eingeschaltet sind, schalten Sie jeden Speicher-Controller ein, indem Sie den Netzschalter an der Vorderseite des Speicher-Controller gedrückt halten. Die Lüfter werden eingeschaltet. Dies ist ein Hinweis darauf, dass der Speicher-Controller gestartet wird. Austauschen von Speichersystem SC9000-Komponenten...
-
Seite 16: Technische Daten
Technische Daten Prozessor Prozessortyp Zwei Intel Xeon 3,2 GHz 8 Core-Prozessoren Stromversorgung Netzstromversorgung (je Netzteil) Wattleistung 1100 W Maximal 4.100 BTU/h (1100 W-Netzteil) Wärmeabgabe ANMERKUNG: Die Wärmeabgabe berechnet sich aus der Nennleistung des Netzteils. 100-240 V Wechselstrom, autom. Bereichseinstellung, 50/60 Spannung Erweiterungsbus Bustyp... - Seite 17 75,58 cm (29,75 Zoll) Gewicht (maximale 20 kg Konfiguration) Umgebungsbedingungen Weitere Informationen zu Umgebungsmesswerten für bestimmte Speichersystem-Konfigurationen finden Sie unter dell.com/ environmental_datasheets. Temperatur Bei Lagerung -40 °C bis 65 °C Dauerbetrieb (für Höhen unter 10 °C bis 35 °C ohne direkte Sonneneinstrahlung auf die Geräte.
- Seite 18 Umgebungsbedingungen Zulässige Stoßeinwirkung Betrieb Sechs nacheinander ausgeführte Stöße mit 40 G von bis zu 2,3 ms Dauer in positiver und negativer X-, Y- und Z-Richtung. Bei Lagerung Sechs nacheinander ausgeführte Stöße mit 71 g von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß...
- Seite 19 • Die Betriebstemperatur ist für eine maximale Höhe von 3050 Metern (10.000 Fuß) angegeben. • Redundante Stromversorgung ist nötig. • Peripheriekarten, die nicht Dell-qualifiziert sind, werden nicht unterstützt. • Peripheriekarten über 25 W werden nicht unterstützt. Technische Daten...
