Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht
durchgeführt werden.

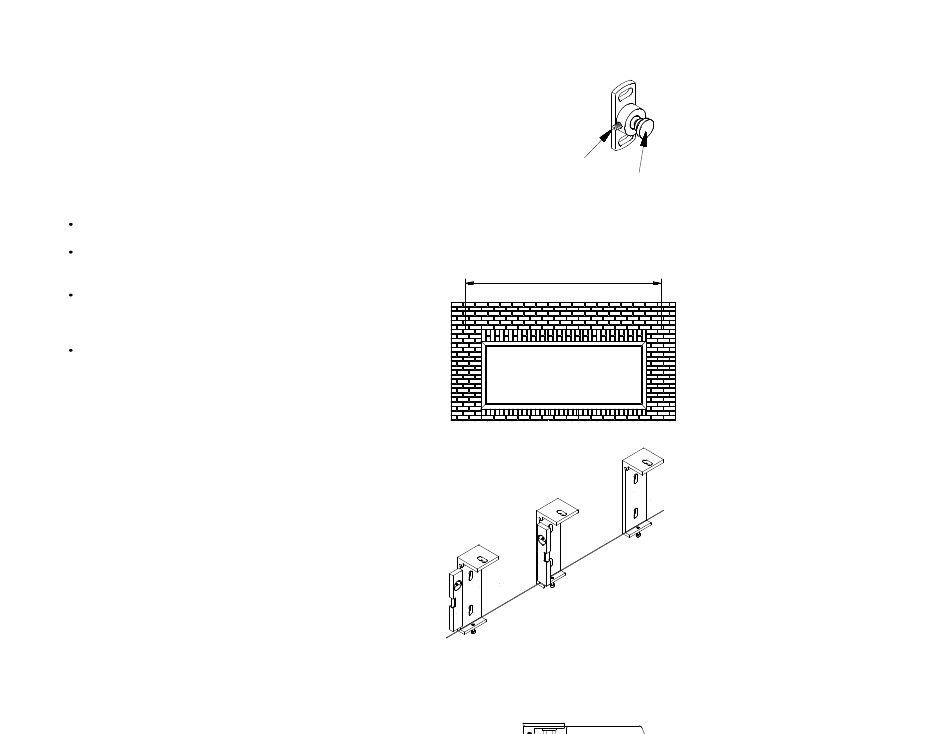

Lösen Sie mit einem Innensechskantschlüssel Größe 4 die Klemmschrauben (1) und
nehmen Sie die Klemmzylinder (2) heraus.

12. Seitliche Lage der Markise bestimmen

Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.
Packen Sie die Markise aus.
Überprüfen Sie den Baugrund und wählen Sie geeignete
Befestigungsmittel (siehe Punkt 10)
Messen Sie mit Hilfe eines Rollmaßes die gesamte
Markisenbreite (=X) und zeichnen Sie diese auf
den Baugrund an.
Legen Sie die Montagehöhe fest und zeichnen Sie den
Ausfall der Markise (Markisenkasten + Länge der Führungs-
schienen) ebenfalls auf den Bauuntergrund an.
Die Montagekonsolen werden, 50 - 150 mm, von den Enden
der Markise aus gemessen, montiert. Eine eventuell dritte
Konsole wird vermittelt.

13. Montage der Konsolen

Zeichnen Sie die Bohrungen auf die Wand oder Decke an.
Bohren Sie die Befestigungslöcher.
Wählen Sie geeignetes Befestigungsmaterial schrauben Sie die
Konsolen fest.
Richten Sie die Konsolen mit einer W asserwaage in alle
Richtungen aus. Bei mehr als 2 Konsolen benutzen Sie eine
Richtschnur für die mittleren Konsolen.

14. Montage des Markisenkastens

1
2
= X
M a r k i s e n b r e i t e
