Lösen Sie mit einem Innensechskantschlüssel Größe 4 die Klemmschrauben (1) und nehmen
Sie die Klemmzylinder (2) heraus.

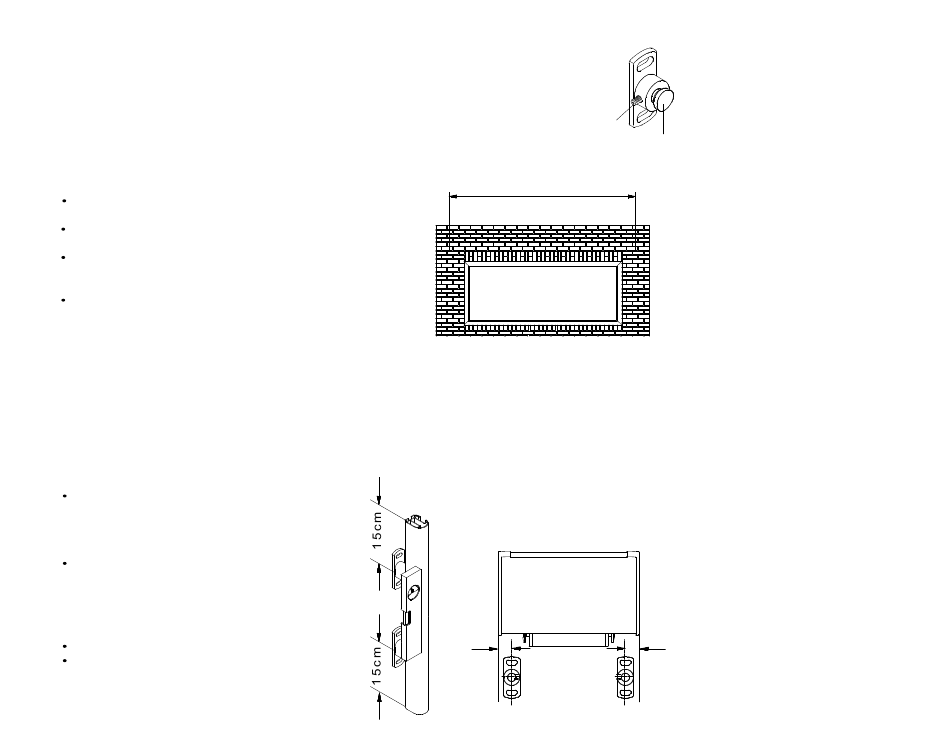

12. Seitliche Lage der Markise bestimmen

Legen Sie die Markisenanlage auf 2 bereitgestellte
Böcke. Packen Sie die Markise aus.
Überprüfen Sie den Baugrund und wählen Sie geeignete
Befestigungsmittel (siehe Punkt 10)
Messen Sie mit Hilfe eines Rollmaßes die gesamte
Markisenbreite (=X) und zeichnen Sie diese auf den
Bauuntergrund an.
Legen Sie die Montagehöhe fest und zeichnen Sie den
Ausfall der Markise (Markisenkasten + Länge der
Führungsschienen) ebenfalls auf den Bauuntergrund an.

13. Montage der Schienenhalter

Schrauben Sie je einen der Montagehalter
15 cm von oben und von unten an eine
Führungsschiene. Weitere Montagehalter
werden gleichmäßig zwischen dem oberen
und dem unteren Halter verteilt.
Halten Sie die Führungsschiene an die
vorher angezeichneten Stellen an der W and
an und markieren Sie die Bohrlöcher.
Nehmen Sie eine W asserwaage zur Hilfe.
Der Abstand von Außenseite Markise bis
Mitte des Montagehalters beträgt 15 mm.
Schrauben Sie die Montagehalter wieder ab.
Bohren Sie die Befestigungslöcher und
schrauben Sie die Montagehalter an.
1
= X
M a r k i s e n b r e i t e
1 5 1 5
2
