Montage Der Führungsschienen; Montage Der Markisolettenarme; Montage Des Markisenkastens - Varisol F430 Montage- Und Elektroinstallationsanweisung

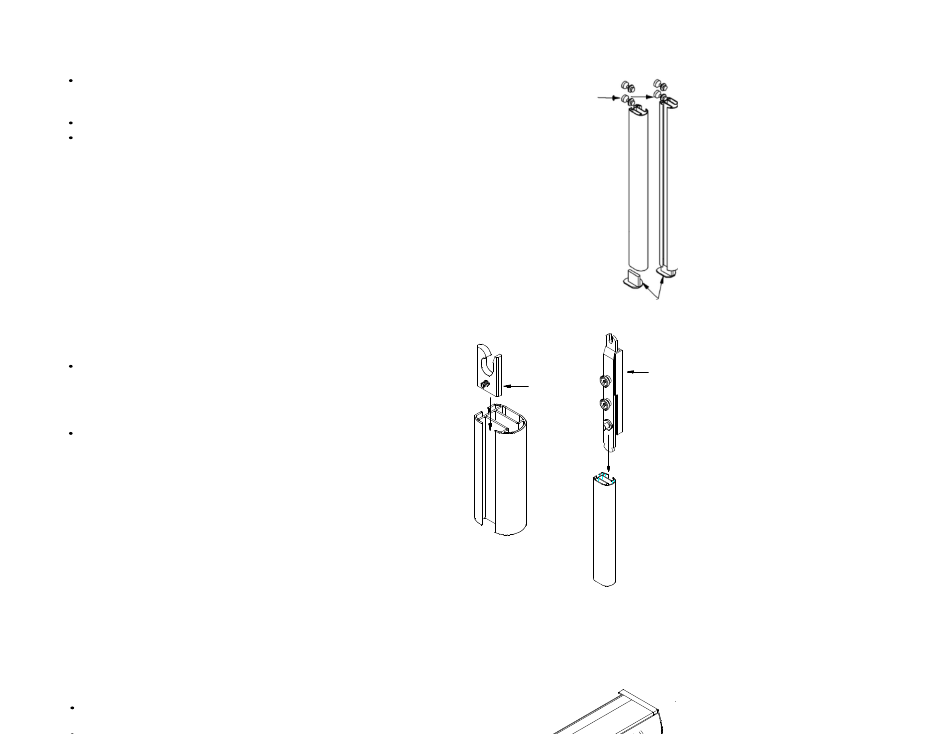

14. Montage der Führungsschienen
Schlagen Sie die Endstopfen (1) mit einem Gummihammer in die Führungsschienen.
Achten Sie darauf, dass Sie eine rechte und eine linke Führungsschiene
benötigen!
Schieben Sie pro Montagehalter einen Klemmzylinder (2) in die Führungsschienen.
Nehmen Sie die Führungsschienen und stecken Sie die Klemmzylinder in die Mon-
tagehalter. Ziehen Sie diese mit einem 4 mm Innensechskantschlüssel fest.

15. Montage der Markisolettenarme

Schieben Sie die Anschlagteile (1) der Markisolettenarme wie
abgebildet seitlich in die Führungsschienen. Schrauben Sie diese
an der gewünschten Endposition
Innensechskantschlüssel fest.
Schieben Sie anschließend auch die Markisolettenarme (2) wie
abgebildet seitlich in die Führungsschienen.

16. Montage des Markisenkastens

Stellen Sie zwei gleichhohe Leitern, standsicher
Führungsschienen.
mit einem 2,5 mm
vor die
2
1
2
1
