AS-Interface Analogmodul
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Klimatische Bedingungen
Einsatzhöhe
Verschmutzungsgrad
Mechanische Daten
Schutzart
Anschluss
Material
Gehäuse
Befestigungsschraube
Masse
Anzugsmoment Gehäuseschrauben
Anzugsmoment Kabelverschraubung
Befestigung
Hinweis
Verbinden Sie bei Ein- und Ausgängen, die über das Modul aus AS-Interface oder über Hilfs-
energie versorgt werden, keinen der Signal- oder Versorgungsanschlüsse mit externen
Potentialen.
Anschlusshinweis
Verwenden Sie zum Anschluss der Sensoren geschirmte Kabel.

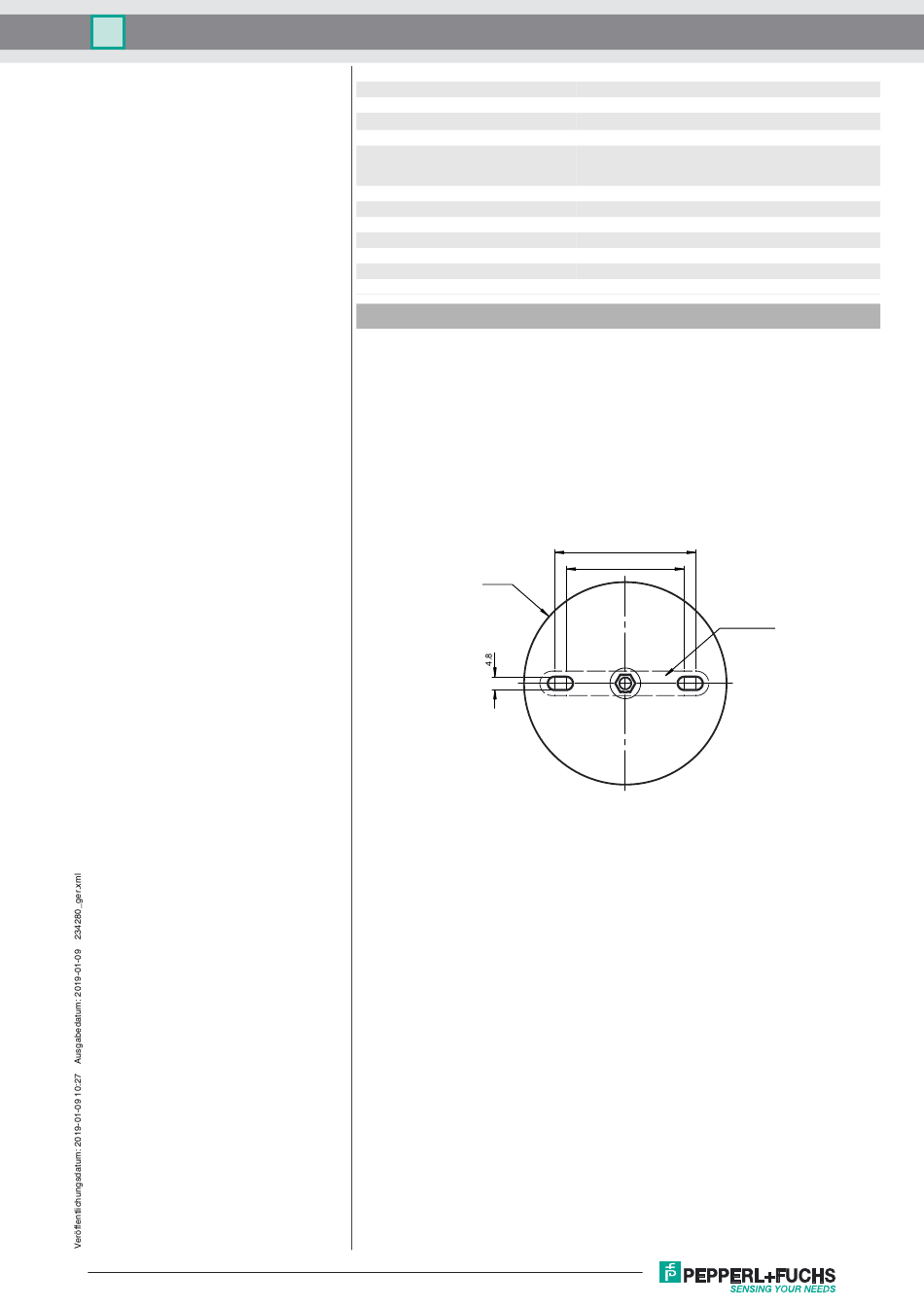

Montagehinweise
Schrauben Sie das Gerät mit zwei Befestigungsschrauben M4 auf einer planen Montagefläche
fest. Die Funktionserde der M12 Rundsteckverbinder ist bei angezogener Zentralschraube mit
der Metalleinlage im Unterteil verbunden. Stellen Sie sicher, dass diese Metalleinlage über die
Befestigungsschrauben mit der Schutzerde verbunden ist. Die Befestigungsschrauben liegen
nicht bei.
Ø 85.8
Schrauben Sie auf nicht benötigte Anschlüsse einen Blindstopfen, um die Schutzart zu
gewährleisten.
Kanalaktivierung
Im Auslieferungszustand sind alle Eingangskanäle deaktiviert, die Drahtbrucherkennung und
die automatische Kanalerkennung sind aktiv. Ein Eingangskanal wird aktiviert, wenn ein Ein-
gangssignal 1 mA ... 23 mA anliegt. Ein aktivierter Eingangskanal bleibt nach einem Neustart
aktiv.
Wenn die Drahtbrucherkennung deaktiviert ist, sind alle 4 Eingangskanäle aktiv.
Deutschland: +49 621 776 1111
Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
VBA-4E-G11-I-F
Einsatz nur in Innenräumen
≤ 2000 m über NN
3
IP68 / IP69K
AS-Interface/U
: Durchdringungstechnik, Flachkabel
AUX
gelb/Flachkabel schwarz
Eingänge: M12-Rundsteckverbinder
PBT PC
Edelstahl 1.4305 / AISI 303 (V2A)
200 g
1,8 Nm
0,4 Nm
Montageplatte
60
50
Metalleinsatz
3
