Reflexionslichttaster mit Hintergrundauswertung
Kabellänge
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm
Normen
Zulassungen und Zertifikate
UL-Zulassung

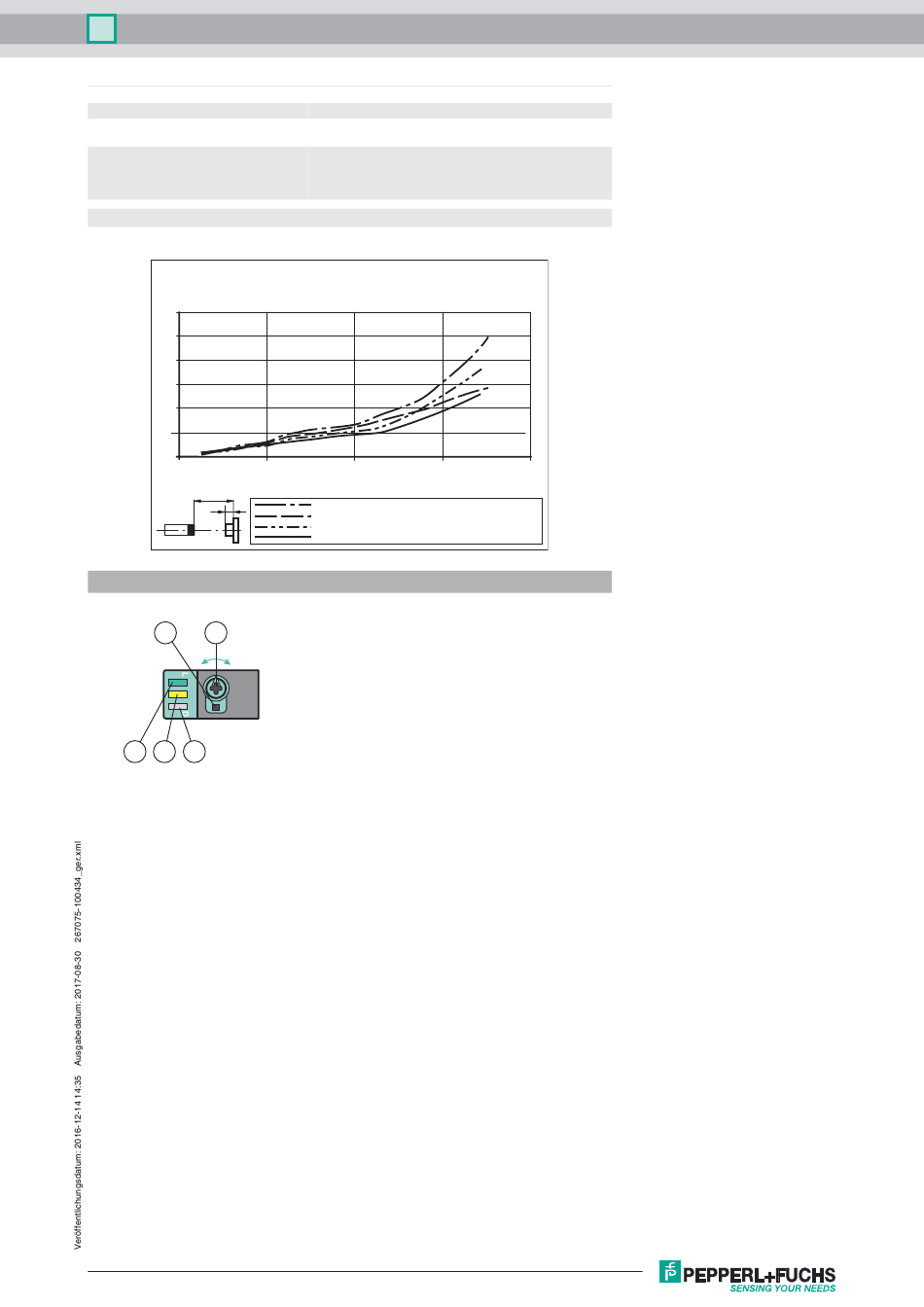

Minimale Objekthöhe
Objekthöhe Y [mm]
30
25
20
15
10
5
0
0
100
X
Y
Funktionen und Bedienung
1
2
R100
5
4
3
Um die Einstellfunktionen zu entsperren, drehen Sie den Tastweiten-/Empfindlichkeitseinsteller um mehr als 180°.
Tastweite/Empfindlichkeit
Um die Tastweite/Empfindlichkeit zu erhöhen, drehen Sie den Tastweiten-/Empfindlichkeitseinsteller im Uhrzeigersinn.
Um die Tastweite/Empfindlichkeit zu reduzieren, drehen Sie den Tastweiten-/Empfindlichkeitseinsteller entgegen dem
Uhrzeigersinn.
Sobald das Ende des Einstellbereichs erreicht ist, blinkt die Signalanzeige mit 8 Hz.
Konfiguration der Hell-/Dunkelschaltung
Drücken Sie den Hell-/Dunkelumschalter länger als 1 Sekunde (weniger als 4 Sekunden). Der Modus „Hell-/Dunkelschaltung"
wechselt und die jeweilige Betriebsanzeige leuchtet.
Falls Sie den Hell-/Dunkelumschalter länger als 4 Sekunden drücken, wechselt der Modus „Hell-/Dunkelschaltung" zur ur-
sprünglichen Einstellung zurück. Beim Loslassen des Hell-/Dunkelumschalters ist der aktuelle Status aktiviert.
Werkseinstellung wiederherstellen
Drücken Sie den Hell-/Dunkelumschalter länger als 10 Sekunden (weniger als 30 Sekunden) bis alle LEDs verlöschen. Beim
Loslassen des Hell-/Dunkelumschalters leuchtet die Signalanzeige. Nach 5 Sekunden setzt der Sensor seinen Betrieb mit den
Werkseinstellungen fort.
Nach 5 Minuten der Inaktivität sind die Einstellfunktionen gesperrt. Um die Einstellfunktionen zu entsperren, drehen Sie erneut
den Tastweiten-/Empfindlichkeitseinsteller um mehr als 180°.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
2 m
EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
UL 60947-5-2: 2014
IEC 61131-9:2013
EN 62471:2008
EN 61131-9:2013
E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
200
300
Abstand zum Hintergrund X [mm]
Hintergrund auf weiß 90 % / Objekt auf schwarz 6 %
Hintergrund auf weiß 90 % / Objekt auf weiß 90 %
Hintergrund auf schwarz 6 % / Objekt auf schwarz 6%
Hintergrund auf schwarz 6 % / Objekt auf weiß 90 %
1 - Hell-/Dunkelumschalter
2 - Tastweiten-/Empfindlichkeitseinsteller
3 - Betriebsanzeige/dunkelschaltend
4 - Signalanzeige
5 - Betriebsanzeige/hellschaltend
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
OBT350-R100-2EP-IO-1T-IR
400
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
3
