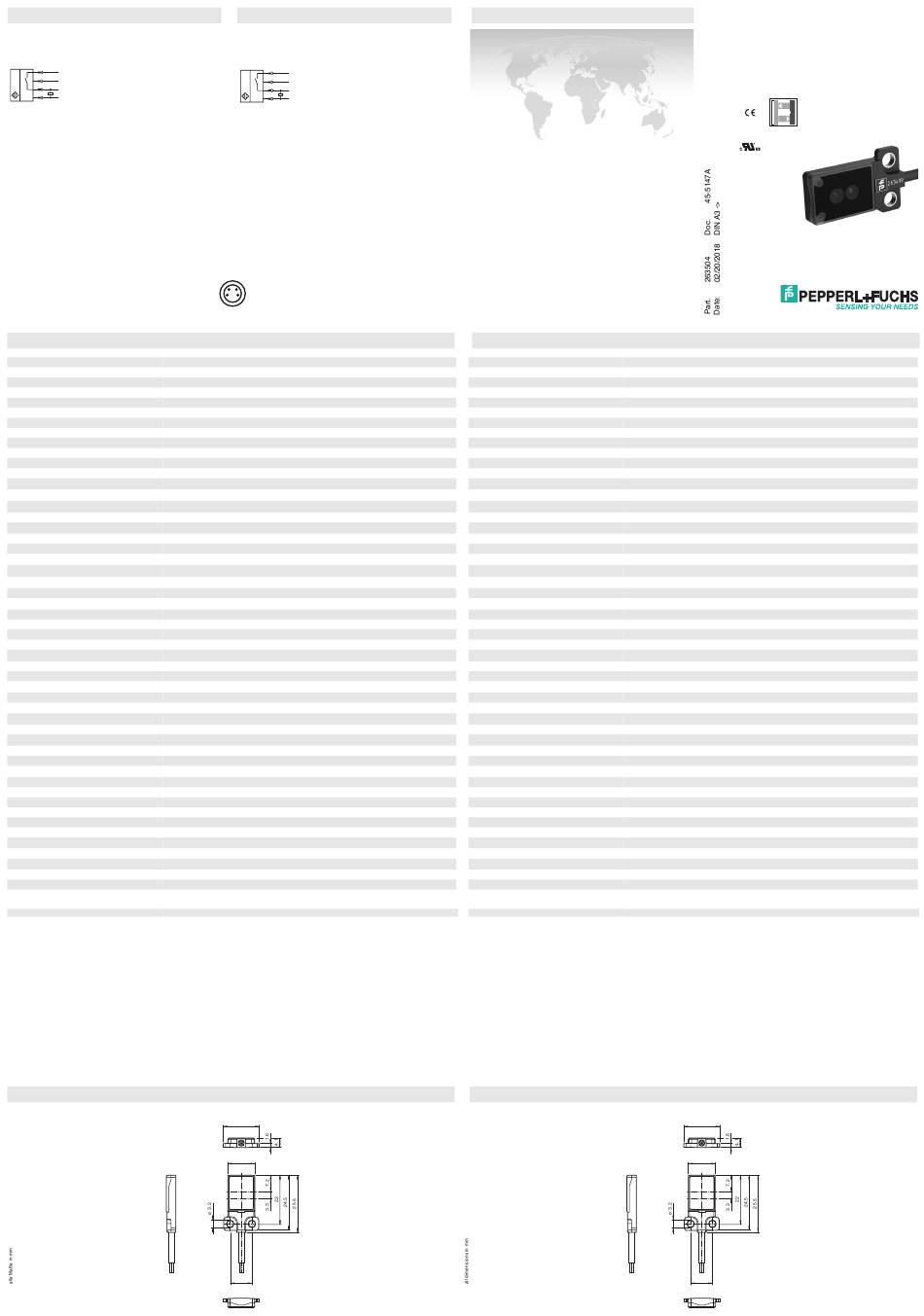

Pepperl+Fuchs OBT15-R3F-E2-0,2M-V31 Kurzanleitung

Elektrischer Anschluss
1
L+
2
n.c.
4
Q
3
L-
Technische Daten
Allgemeine Daten
Tastbereich 1 ... 15 mm
Referenzobjekt Standardweiß, 100 mm x 100 mm
Lichtsender LED
Lichtart rot, Wechsellicht , 630 nm
LED-Risikogruppenkennzeichnung freie Gruppe
Schwarz-/Weiß-Differenz (6%/90%) < 15 % bei 15 mm
Winkelabweichung ca. 2 °
Objektgröße typ. ab 0,1 mm @ 14 mm
Lichtfleckdurchmesser ca. 2,5 mm im Abstand von 15 mm
Öffnungswinkel ca. 5 °
Lichtaustritt frontal
Fremdlichtgrenze EN 60947-5-2 : 25000 Lux
Kenndaten funktionale Sicherheit
MTTF 800 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on , Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige LED gelb EIN: leuchtet bei erkanntem Objekt
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Leerlaufstrom I < 15 mA
0
Schutzklasse III
Ausgang
Schaltungsart Schließer / hellschaltend
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 50 mA , ohmsche Last
Spannungsfall U ≤ 1,5 V DC
d
Schaltfrequenz f ca. 1 kHz
Ansprechzeit 500 µs
Richtlinienkonformität
Elektromagnetische Verträglichkeit
EN 60947-5-2:2007 EN 60947-5-2/A1:2012
Richtlinie 2014/30/EU
Normenkonformität
Normen EN 60947-5-2:2007 EN 60947-5-2/A1:2012 EN 62471:2008 UL 60947-5-2: 2014
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -20 ... 70 °C (-4 ... 158 °F)
Mechanische Daten
Gehäusebreite 16 mm
Gehäusehöhe 25,5 mm
Gehäusetiefe 4,1 mm
Schutzart IP67
Anschluss Festkabel 200 mm mit Stecker M8 x 1, 4-polig
Material
Gehäuse PC (Polycarbonat) und Edelstahl
Lichtaustritt PMMA
Kabel PUR
Masse ca. 10 g
Anzugsmoment Befestigungsschrauben 1 Nm
Kabellänge 200 mm
Zulassungen und Zertifikate
UL-Zulassung E87056 , cULus Recognized, Class 2 Power Source
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
1
L+
2
n.c.
4
Q
3
L-
2 4
1 3
16
12
Empfänger
Sender
10
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range 1 ... 15 mm
Reference target standard white, 100 mm x 100 mm
Light source LED
Light type modulated visible red light , 630 nm
LED risk group labelling exempt group
Black/White difference (6 %/90 %) < 15 % at 15 mm
Angle deviation approx. 2 °
Object size typ. starts from 0.1 mm @ 14 mm
Diameter of the light spot approx. 2.5 mm at a distance of 15 mm
Angle of divergence approx. 5 °
Optical face frontal
Ambient light limit EN 60947-5-2 : 25000 Lux
Functional safety related parameters
MTTF 800 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green, statically lit Power on , short-circuit : LED green flashing (approx. 4 Hz)
Function indicator LED yellow ON: lights when object is detected
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
No-load supply current I < 15 mA
0
Protection class III
Output
Switching type NO contact / light on
Signal output 1 PNP output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 50 mA , resistive load
Voltage drop U ≤ 1.5 V DC
d
Switching frequency f approx. 1 kHz
Response time 500 µs
Directive conformity
Electromagnetic compatibility
EN 60947-5-2:2007 EN 60947-5-2/A1:2012
Directive 2014/30/EU
Standard conformity
Standards EN 60947-5-2:2007 EN 60947-5-2/A1:2012 EN 62471:2008 UL 60947-5-2: 2014
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -20 ... 70 °C (-4 ... 158 °F)
Mechanical specifications
Housing width 16 mm
Housing height 25.5 mm
Housing depth 4.1 mm
Degree of protection IP67
Connection 200 mm fixed cable with 4-pin, M8x1 connector
Material
Housing PC (Polycarbonate) and Stainless steel
Optical face PMMA
Cable PUR
Mass approx. 10 g
Tightening torque, fastening screws 1 Nm
Cable length 200 mm
Approvals and certificates
UL approval E87056 , cULus Recognized, Class 2 Power Source
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Reflexionslichttaster (HGA)
mit 0,2 m Festkabel und M8-Stecker, 4-polig
Triangulation sensor (BGS)
with 0.2 m fixed cable and M8 plug, 4-pin
OBT15-R3F-E2-0,2M-V31
16
12
Receiver
Emitter
10
