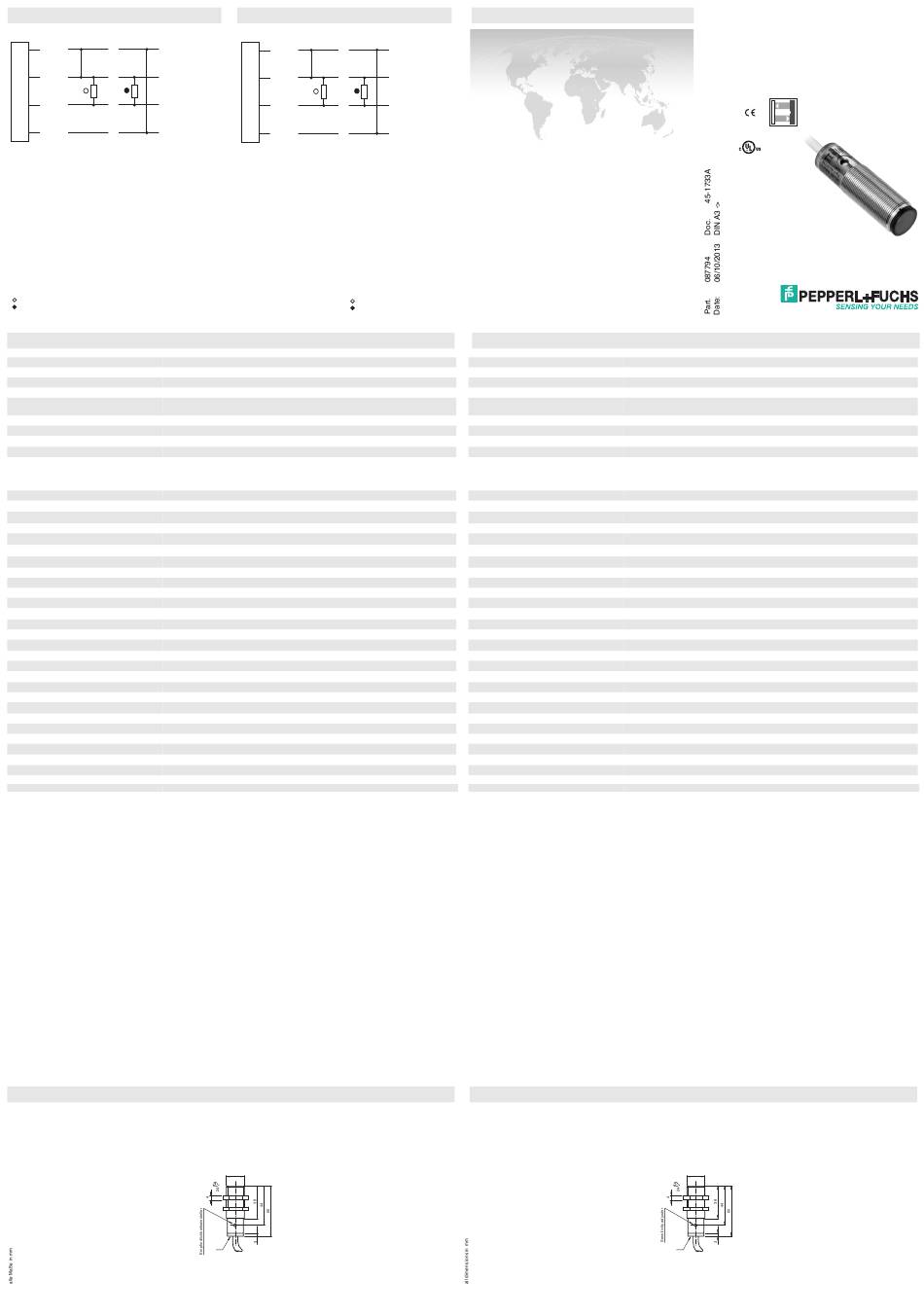

Pepperl+Fuchs OBT500-18GM60-E4 Kurzanleitung

Elektrischer Anschluss
Option:
E4 E4
IN
WH
BN +UB
BK Q
BU 0 V
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Tastbereich 0 ... 500 mm
Referenzobjekt Standardweiß 200 mm x 200 mm
Lichtsender IRED , 880 nm
Lichtart infrarot
Zulassungen CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung;
Type 1 enclosure)
Lichtfleckdurchmesser ca. 80 mm bei 500 mm
Fremdlichtgrenze 10000 Lux
Anzeigen/Bedienelemente
Betriebsanzeige LED grün
Funktionsanzeige Dual colour-LED, gelb/grün
gelb: Schaltzustand
grün: Betriebspannung EIN
blinkend: unstabiler Bereich
Bedienelemente Tastweiteneinsteller
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Welligkeit 10 %
Leerlaufstrom I ≤ 25 mA
0
Bereitschaftsverzug t ≤ 25 ms
v
Ausgang
Schaltungsart hell-/dunkelschaltend elektronisch umschaltbar
Signalausgang 1 NPN-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 2,5 V
d
Schaltfrequenz f 500 Hz
Ansprechzeit 1 ms
Normenkonformität
Normen EN 60947-5-2
Normen 2 UL 508
Umgebungsbedingungen
Umgebungstemperatur -25 ... 55 °C (-13 ... 131 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Festkabel 2 m
Material
Messing, vernickelt
Gehäuse
PC
Lichtaustritt
Masse 110 g
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
Option: E4 E4
WH IN
BN +UB
BK Q
BU 0 V
= Light on
= Dark on
M18x1
LED
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range 0 ... 500 mm
Reference target standard white 200 mm x 200 mm
Light source IRED , 880 nm
Light type infrared
Approvals CE, cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1
enclosure)
Diameter of the light spot approx. 80 mm at 500 mm
Ambient light limit 10000 Lux
Indicators/operating means
Operating display LED green
Function display Dual color-LED, yellow/green
yellow: switching state
green: power on
flashing: stability control
Controls Detection range adjuster
Electrical specifications
Operating voltage U 10 ... 30 V DC , class 2
B
Ripple 10 %
No-load supply current I ≤ 25 mA
0
Time delay before availability t ≤ 25 ms
v
Output
Switching type light/dark on electrically switchable
Signal output 1 NPN output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 2.5 V
d
Switching frequency f 500 Hz
Response time 1 ms
Standard conformity
Standards EN 60947-5-2
Standards 2 UL 508
Ambient conditions
Ambient temperature -25 ... 55 °C (-13 ... 131 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Protection degree IP67
Connection 2 m fixed cable
Material
brass, nickel-plated
Housing
PC
Optical face
Mass 110 g
Approvals and certificates
UL approval cULus Listed, Type 1 enclosure
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Reflexions-Lichttaster, energetisch
mit 2 m Festkabel
Diffuse mode sensor
with 2 m fixed cable
OBT500-18GM60-E4
M18x1
LED
