5.5 Temperaturüberwachung
Das Gerät besitzt eine doppelte Übertemperatursicherung (mechanisch/elektronisch) gemäß
DIN 12 880. Sie soll verhindern, dass bei einer Störung Beschickungsgut und/oder Gerät be-
schädigt werden:
►
elektronische Temperaturüberwachung
►
mechanischer Temperaturbegrenzer (TB)
5.5.1 Elektronische Temperaturüberwachung
Die Überwachungstemperatur der elektronischen Temperaturüberwachung wird über den
Pt100- Temperatursensor im Innenraum gemessen. Die Überwachungstemperatur (
Temp
) wird im Menümodus in der Anzeige
ne Einstellung ist in allen Betriebsarten wirksam.
Wird die manuell eingestellte Überwachungstemperatur überschritten, übernimmt die Tem-
peraturüberwachung die Temperaturregelung und beginnt auf die Überwachungstemperatur
zu regeln (Abb. 14).
°C

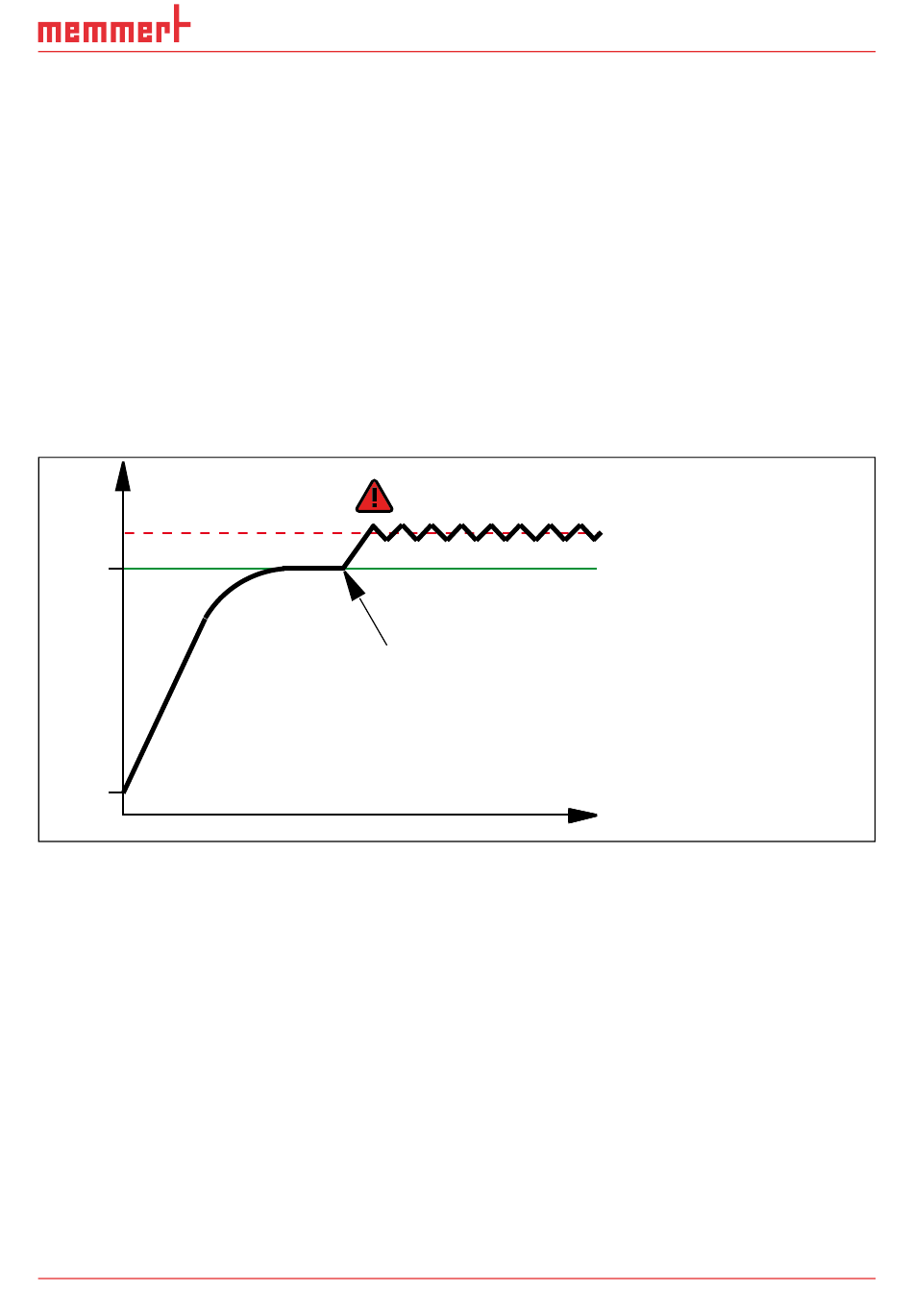

Abb. 14 Schematische Darstellung Funktionsweise elektronische Temperaturüberwachung
5.5.2 Mechanische Temperaturüberwachung: Temperaturbegrenzer ( TB)
Das Gerät ist mit einem mechanischen Temperaturbegrenzer (TB) Schutzklasse 1 nach
DIN 12 880 ausgestattet.
Fällt während des Betriebs die elektronische Überwachungseinheit aus und wird die werkseitig
fest eingestellte Maximaltemperatur um ca. 20 °C überschritten, schaltet der Temperaturbe-
grenzer als letzte Schutzmaßnahme die Heizung bleibend ab.
Setup
eingestellt (siehe Seite 31). Die vorgenomme-
Notbetrieb
Reglerfehler
Betrieb und Bedienung
Einstellung Alarm Temp
Solltemperatur
t
Alarm
23
