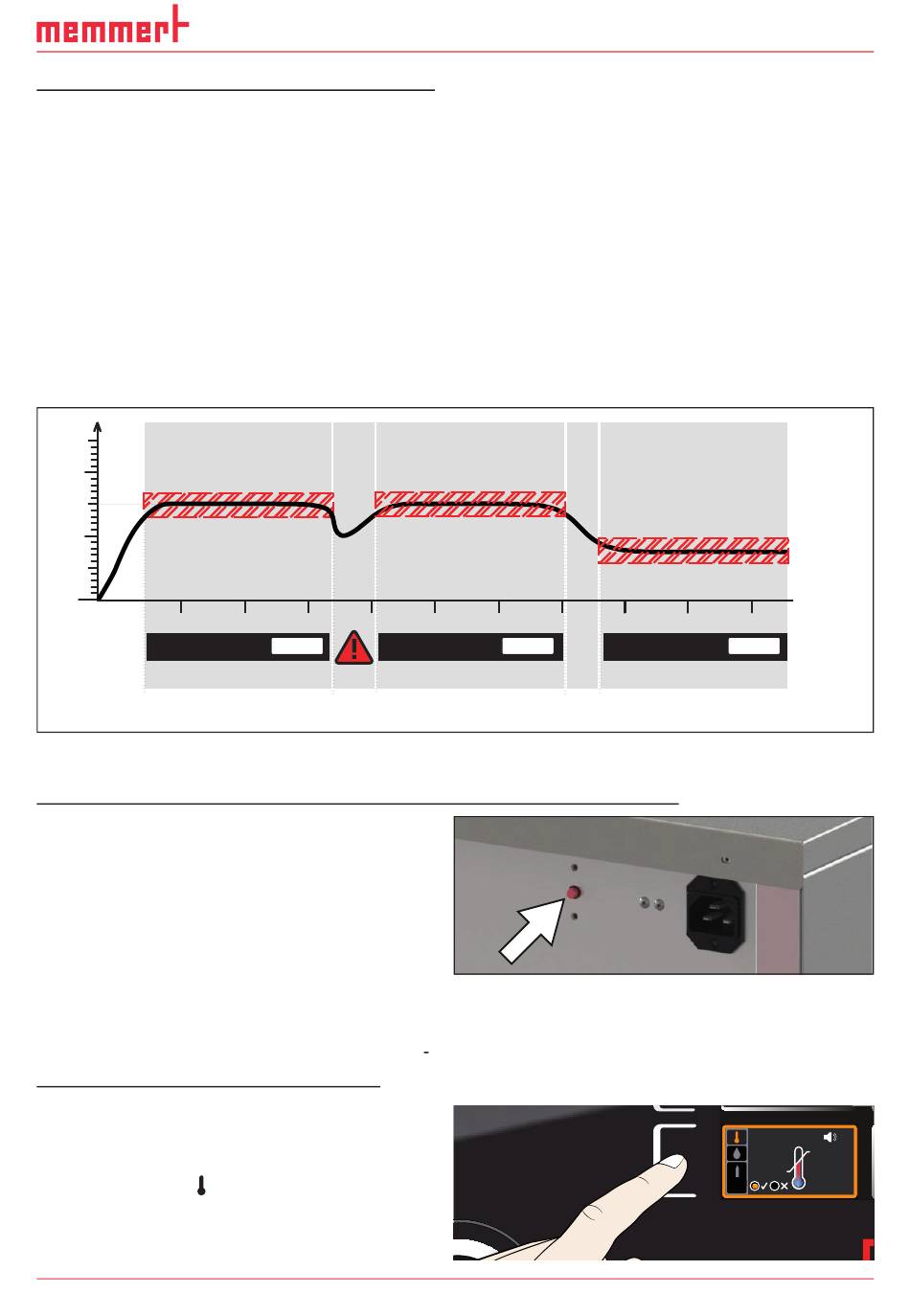

Automatischer Temperaturwächter (ASF)
ASF ist eine Überwachungseinrichtung, die automatisch dem eingestellten Temperatur-Soll-
wert in einem einstellbaren Toleranzband folgt (Abb. 20).
Der ASF aktiviert sich – wenn eingeschaltet – automatisch, wenn der Temperatur-Istwert 50 %
des eingestellten Toleranzbandes des Sollwertes (im Beispiel: 50 °C ± 1 K) erstmals erreicht
(Abschnitt A).
Beim Verlassen des eingestellten Toleranzbandes um den Sollwert (im Beispiel Abb. 20:
50 °C ± 2 K) – z. B. durch Öffnen der Tür während des Betriebs (Abschnitt B der Illustration)
– wird Alarm ausgelöst. Der ASF-Alarm erlischt automatisch, sobald 50 % des eingestellten
Toleranzbandes des Sollwertes (im Beispiel: 50 °C ± 1 K) wieder erreicht sind (Abschnitt C).
Wird der Temperatursollwert geändert, deaktiviert sich der ASF vorübergehend automatisch
(siehe im Beispiel: Der Sollwert wird von 50 °C auf 25 °C verstellt, Abschnitt D), bis er den Tole-
ranzbereich des neuen Temperatursollwertes wieder erreicht hat (Abschnitt E).
°C
52°C
50°C
48°C
25°C
ASF aktiv
Abb. 20
Schematische Darstellung Funktionsweise ASF-Temperaturüberwachung
Mechanische Temperaturüberwachung: Temperaturbegrenzer (TB)
Das Gerät ist mit einem mechanischen
Temperaturbegrenzer (TB) Schutzklasse 1
nach DIN 12 880 ausgestattet (Abb. 21).
Fällt während des Betriebs die
elektronische Überwachungseinheit
aus und wird die werkseitig fest
eingestellte Maximaltemperatur
um ca. 20 °C überschritten, schaltet
der Temperaturbegrenzer als letzte
Schutzmaßnahme die Heizung bleibend ab.
Temperaturüberwachung einstellen
1. Aktivierungstaste links neben der Anzeige
ALARM
drücken. Es wird automatisch
die Einstellung der Temperaturüberwach-
ung aktiviert ( ).
D30390 | Stand 12/2019
A
B
52°C
48°C
AUTO
ASF-Alarm
C
D
AUTO
ASF aktiv
Abb. 21
Rückstellknopf des mechanischen Temperatur-
begrenzers (TB)
Betrieb und Bedienung
E
27°C
23°C
t
AUTO
ASF aktiv
ALARM
ALARM
min
15
.0 °C
min
auto
000°C
max
max
40
000°C
.0 °C
auto off
+ -
0.0
+
K
99K
-
35
