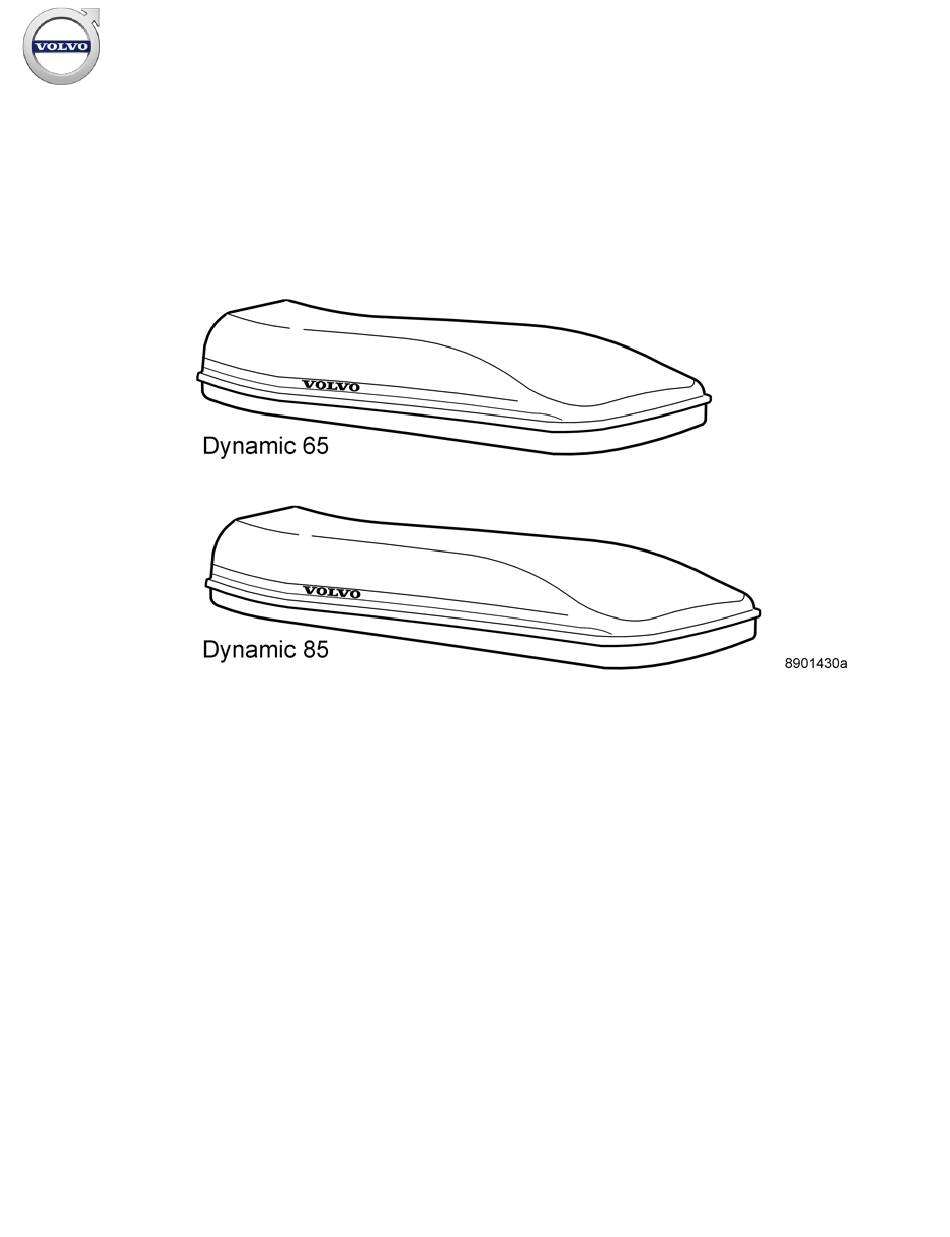

- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 9491340 9491340 Dachbox Dachbox A8901430 A8901430 © Volvo Car Corporation Dachbox- 9491340 - V1.0 Seite 1 / 10...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden B8901445 © Volvo Car Corporation Dachbox- 9491340 - V1.0 Seite 2 / 10...
-
Seite 3: Einleitung
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINLEITUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind. - Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Dachbox, Einbau Dachbox, öffnen Zum Öffnen der Dachbox den Griff entriegeln und nach unten drehen. Dachbox, schließen Den Deckel ganz nach unten drücken und den Griff in die obere Stellung drehen. Den Griff nach innen drücken und verriegeln.
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Beim Öffnen der Box sicherstellen, daß die gegenüberliegende Seite verriegelt ist. Die vier beweglichen Befestigungsplatten (A) unten in der Box müssen so bewegt werden, daß sie über den Lastenträgerschienen zwischen den beiden Gummitüllen (B) in jeder Befestigungsplatte (A) liegen.
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den mittleren Abschnitt der Befestigungsplatten nach unten drücken, indem gegen den angezeigten Druckpunkt (K) neben dem Verriegelungsgriff (C) gedrückt wird. Die U-Halterung (D) nach oben drücken, bis sie fest gegen den Lastenträger anliegt.
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden B8901438 B8901439 B8901440 © Volvo Car Corporation Dachbox- 9491340 - V1.0 Seite 7 / 10...
- Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Transportieren anderer Güter Transportieren anderer Güter Die Skihalter entfernen, indem die Klemmschrauben in die geöffnete Stellung gedreht werden. Die Klemmschrauben bleiben in den Spanneinheiten der Dachbox Die mitgelieferten Riemen zum Befestigen der Lasten verwenden.
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Dachbox darf nicht mit mehr als 75 kg belastet werden. Die Last muß wie abgebildet verteilt werden. Hinweis! Das Fahrzeug darf nicht über die maximale Dachlast hinweg belastet werden. B8901442 Die Dachbox entfernen ©...
- Seite 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Dachbox entfernen Die Dachbox öffnen (siehe Schritt ). Die Last und die Skiträger entfernen. Die Sicherungshalterung (E) nach unten klappen, den Verriegelungsgriff (C) öffnen und in die vertikale Stellung klappen. Die Mitte der Befestigungsplatte in der Dachbox mit einer Hand nach unten drücken.
