Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
31338964
31338964
1.0
1.0
IMG-338563
IMG-338563
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
31359557
31359557

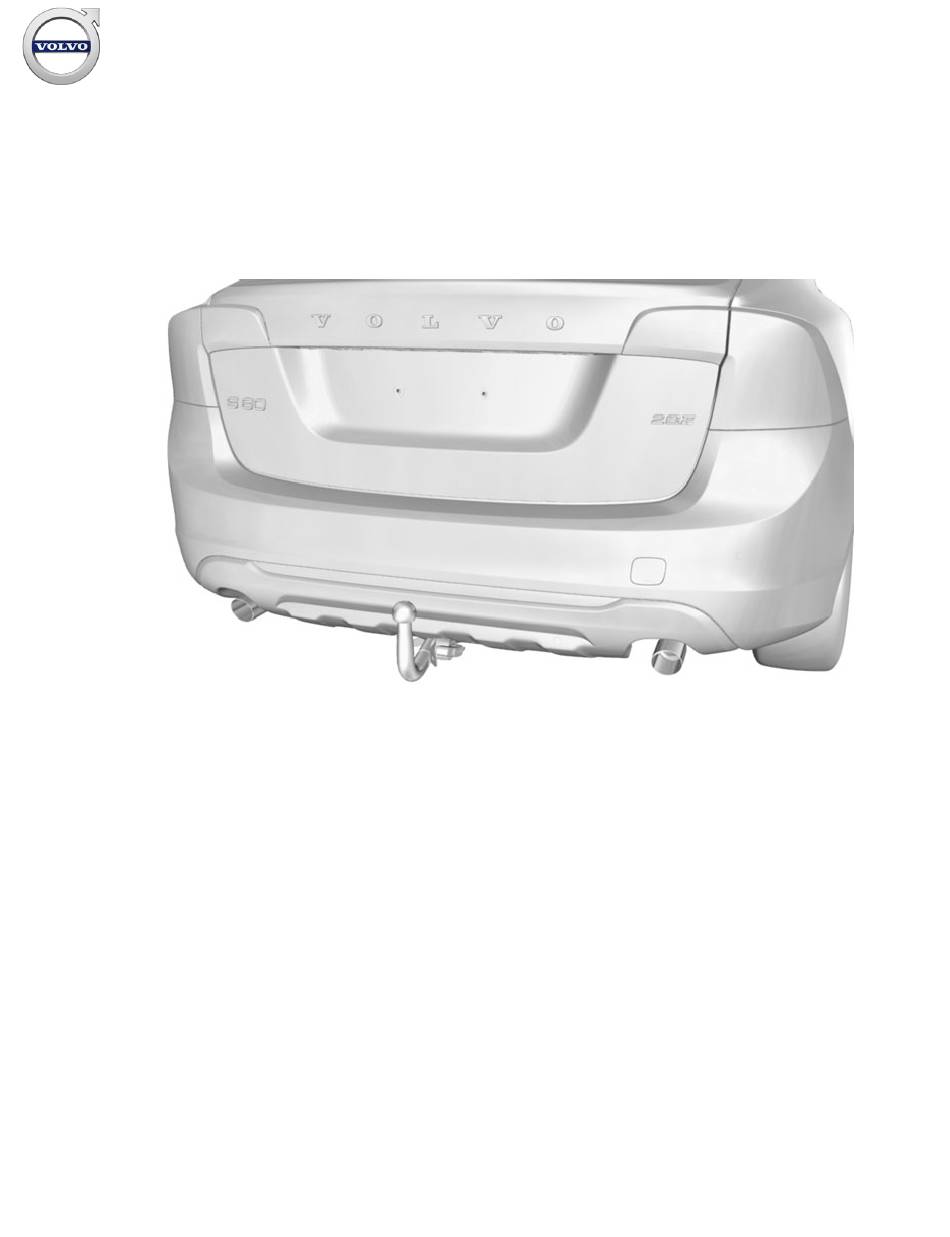

Anhängerzugvorrichtung, abnehmbar
Anhängerzugvorrichtung, abnehmbar
Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0
Seite 1 / 29
Werbung
Verwandte Anleitungen für Volvo 31359557
Inhaltszusammenfassung für Volvo 31359557
- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 31338964 31338964 31359557 31359557 Anhängerzugvorrichtung, abnehmbar Anhängerzugvorrichtung, abnehmbar IMG-338563 IMG-338563 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 1 / 29...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ausrüstung A0000162 IMG-239664 IMG-240693 A0800088 A0800094 IMG-261824 IMG-376758 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 2 / 29...
- Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-376708 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 3 / 29...
- Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINLEITUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind.
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Entfernen Die Schrauben entfernen. IMG-337272 Die Schrauben entfernen. IMG-337277 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 5 / 29...
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schrauben entfernen. IMG-337278 Hinweis! Der folgende Arbeitsschritt ist von zwei Personen durchzuführen. Die Stirnseite der Stoßstangenverkleidung an der Vorderkante auf beiden Seiten aus den Befestigungshaken aushaken. Die Seitenstücke der Stoßstangenverkleidung vorsichtig abziehen, bis sich die Befestigungshaken an der hinteren Kante, am Hinterkotflügel sowie unter der Rückleuchte lösen.
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Stecker unter der rechten Rückleuchte lösen. Die Verriegelung befindet sich an der Unterseite. IMG-337311 Die Schrauben entfernen. IMG-337281 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 7 / 29...
- Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schrauben entfernen. IMG-337283 Betrifft 4- und 6-Zylinder-Motoren IMG-337285 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 8 / 29...
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Betrifft alle Modelle IMG-337286 Betrifft alle Modelle Die Schrauben an den Befestigungen am hinteren Schalldämpfer ausbauen und bis Anschlag senken. IMG-337287 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 9 / 29...
- Seite 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Halter nach unten drehen. IMG-337288 Die drei Clips vom Wärmeschutz entfernen und Wärmeschutz lösen. IMG-337289 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 10 / 29...
- Seite 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-337290 Die herausstehenden Enden des Wärmeschutzes herunterbiegen, um besser an die Innenseite der Träger zu gelangen. IMG-337291 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 11 / 29...
- Seite 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Deckplatten auf beiden Seiten von den Innenseiten der Längsträger entfernen. IMG-337292 Die Stellen auf den Innenseiten der Längsträger, wo die Verstärkungseisen sitzen sollen, sorgfältig von Unterbodenasphalt, Kitt und Schmutz reinigen. IMG-337293 ©...
- Seite 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Montage von Zubehör Prüfen, ob die Kontaktflächen innen an den Längsträgern sauber sind. Bei Bedarf dort reinigen, wo die Seitenbleche des Zugbalkens festgezogen werden sollen. Den Zugbalken aus dem Satz nehmen und die zwei Seitenbleche in die Löcher auf der Hinterkante der Längsträger...
-
Seite 14: Einbau
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anziehen der Schraubverbände Die Schrauben auf 140 Nm (103 lbf ft) anziehen und mit dem Winkeldreher auf 60° festziehen. Zur besseren Erreichbarkeit Werkzeug Art.-Nr. 9997338 verwenden. Beim Winkelanziehen von Schraubverbänden an engen Stellen kann keine auf dem Drehmomentschlüssel angebrachte Gradskala verwendet... - Seite 15 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Clips wieder anbringen. IMG-374625 Die Schrauben wieder anbringen. IMG-338056 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 15 / 29...
- Seite 16 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schrauben wieder anbringen. IMG-337297 IMG-337298 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 16 / 29...
- Seite 17 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-337299 Die markierten blanken Blechoberflächen an beiden Seiten des Stoßstangenträgers sowie die Rückseiten der hinteren Längsträger links und rechts mit dünnflüssigem Rostschutzmittel behandeln. IMG-337320 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0...
- Seite 18 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schrauben wieder anbringen. IMG-338568 Betrifft Fahrzeuge mit Standard-Spoiler 1. Markierung für teilbare Anhängerzugvorrichtung 2. Markierung für feste Anhängerzugvorrichtung Gemäß vorgesehener Markierung aussägen. Hinweis! So aussägen, dass die Markierung auf der Innenseite, die als Kennzeichnung der Aussparung dient, erhalten bleibt.
- Seite 19 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Betrifft Fahrzeuge mit Schutzblech Klebeband entsprechend den Markierungen auf der Innenseite außen an der Stoßstangenverkleidung anbringen. Damit schützen Sie den Lack vor dem Sägefuß, wenn die Ausnehmung für die Anhängerkupplung herausgesägt wird.
- Seite 20 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Betrifft Fahrzeuge mit R-Design Die Schablone aus dem Satz entnehmen und an den gestrichelten Linien entlang ausschneiden. IMG-357807 Hinweis! Die vorhandenen Linien in der Stoßstangenverkleidung werden bei der teilbaren Anhängerkupplung R-Design nicht als Schablone für das Aussägen verwendet.
- Seite 21 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schablone in der Stoßstangenverkleidung auflegen. Die Schablone mit den ausgeschnittenen Radien an den Radius der Stoßstangenverkleidung legen. IMG-358216 Die Schablone mit Klebeband an der Stoßstangenverkleidung befestigen. IMG-358217 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0...
- Seite 22 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den markierten Bereich aussägen. IMG-358263 Einbau Betrifft alle Fahrzeuge Hinweis! Dieser Arbeitsschritt ist von zwei Personen auszuführen. IMG-337324 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 22 / 29...
- Seite 23 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-338572 Die Schrauben anbringen. IMG-337277 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 23 / 29...
- Seite 24 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schrauben anbringen. IMG-337278 Die Schrauben anbringen. IMG-338573 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 24 / 29...
- Seite 25 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-340091 Betrifft den serienmäßig losen Laderaumboden IMG-338586 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 25 / 29...
- Seite 26 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Betrifft den Laderaumboden mit Tragetaschenhalterung. Das Etikett aus dem Satz nehmen und auf der Unterseite des Laderaumbodens festkleben. An den Ecken mit Heftklammern befestigen. IMG-338587 Betrifft alle Fahrzeuge Den Haken in den Beutel legen und zuziehen.
- Seite 27 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-338589 IMG-338590 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 27 / 29...
- Seite 28 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Halter für die Schutzabdeckung aus dem Satz nehmen und im Loch für die Anhängerkupplung festdrücken. Darauf achten, dass der Sperrhaken (1) einschnappt und der Halter ordentlich sitz. IMG-226909 Die Schutzabdeckung im Halter festdrücken, bis sie an der Stoßstangenverkleidung anliegt.
- Seite 29 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Entfernen Zuerst den Sperrhebel nach oben ziehen, bis sich die Sperre löst. Anschließend die Abdeckung nach hinten abziehen. IMG-226910 © Volvo Car Corporation Anhängerzugvorrichtung, abnehmbar- 31338964 - V1.0 Seite 29 / 29...
