Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
5
B8900866
6
B8900867
7A
© Volvo Car Corporation

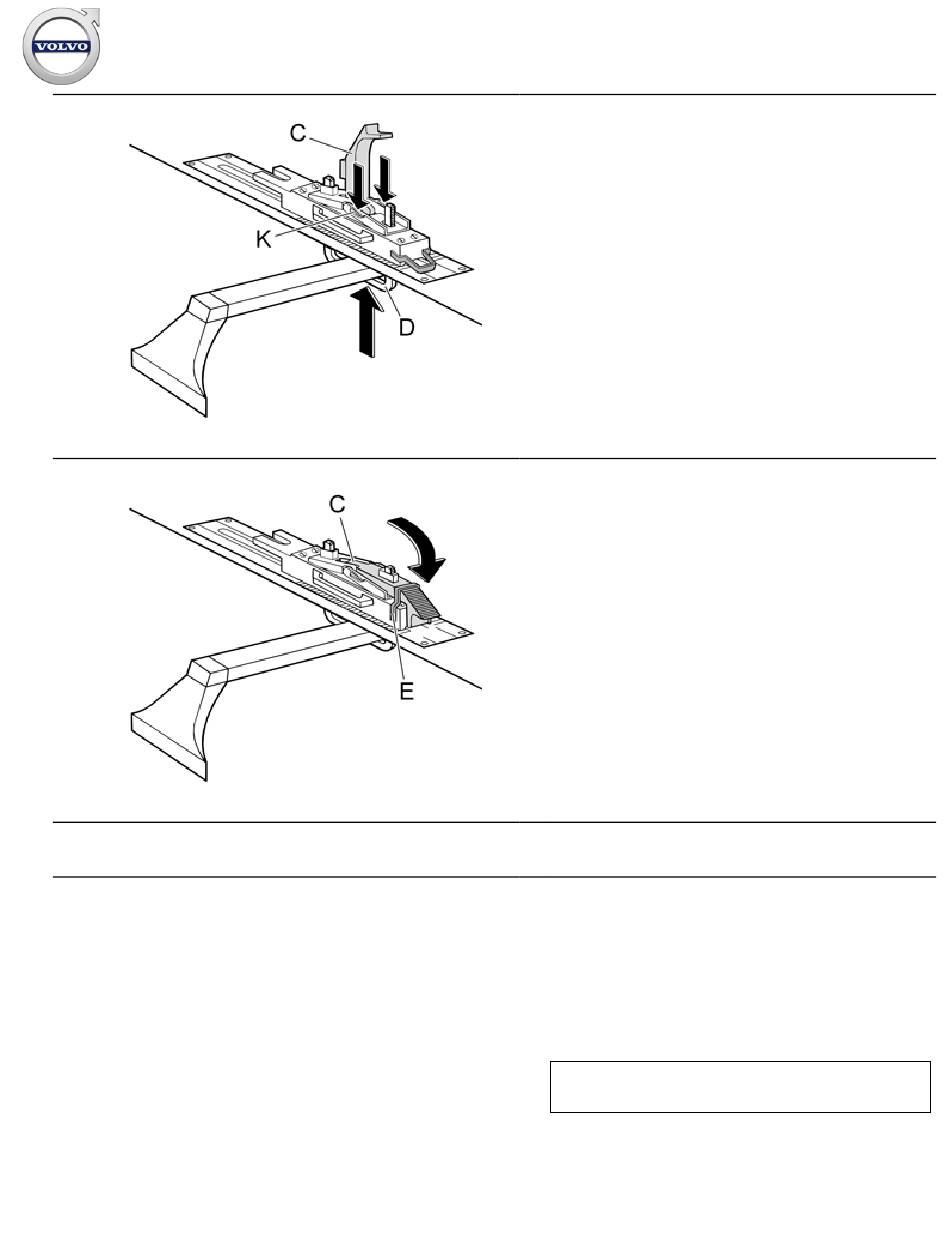

Den mittleren Abschnitt der Befestigungsplatten nach unten
drücken, indem gegen den angezeigten Druckpunkt (K) neben
dem Verriegelungsgriff (C) gedrückt wird. Die U-Halterung (D)
nach oben drücken, bis sie fest gegen den Lastenträger anliegt.
Den Verriegelungsgriff (C) nach unten in die horizontale Stellung
klappen. Hierzu ist ein Kraftaufwand von ca. 50 N erforderlich,
es muß angemessene Spannung vorhanden sein.
Ist dies nicht der Fall, muß der Einbau der U-Halterung noch
einmal vorgenommen werden.
Dann die Sicherungshalterung (E) über den Verriegelungsgriff
(C) klappen, bis dieser einrastet. Falls das nicht möglich ist,
überprüfen, daß der Verriegelungsgriff in der Endstellung
eingerastet ist. Die anderen drei Sicherungsplatten in der
gleichen Art anbringen
In regelmäßigen Intervallen überprüfen, daß die Box sicher am
Lastenträger befestigt ist.
Skihalter/Skistützen anbringen
Skihalter/Skistützen anbringen
Die Skistützen anbringen, indem die Klemmschrauben in die
Spannergabeln der Dachbox geschoben werden. Sicherstellen,
daß die Rasten wie abgebildet gedreht sind
Die Skihalter auf den Rasten anbringen und die
Klemmschrauben in die Verriegelungsstellung drehen.
Hinweis!
Der Skihalter muss mit Klemmschrauben verriegelt werden.
Die mitgelieferten Riemen zum Befestigen der Skis verwenden.
Dachbox- 9491340 - V1.0
Seite 6 / 10
