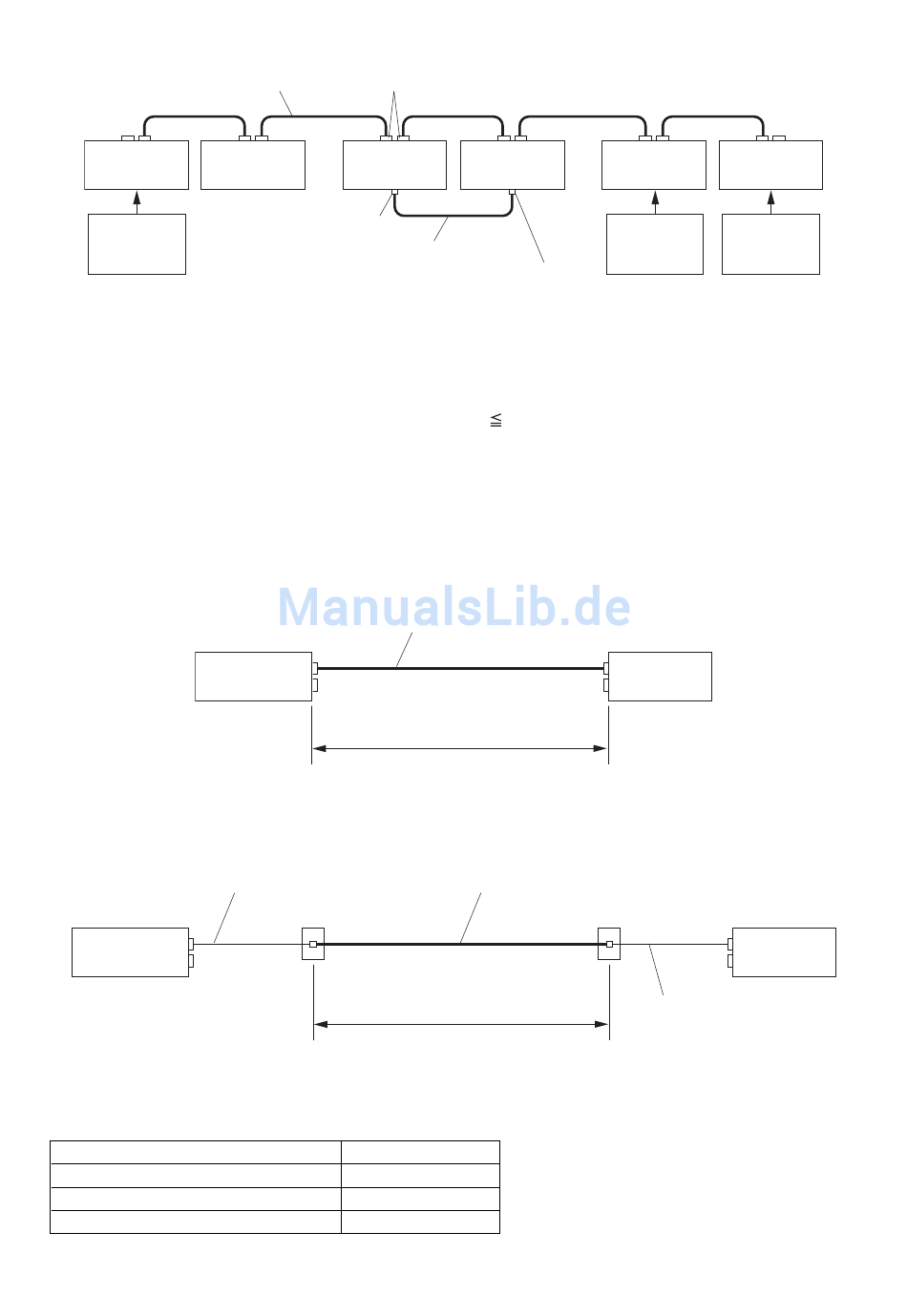

Anschlussbeispiel 2
Verbindungskabel*
Sprechstelle
24 V
Spannungs-
versorgung
* Kabeltyp: CAT-5 (nach TIA/EIA-568A), (4 verdrillte Adernpaare mit Gesamtschirm)
Die max. Länge zwischen den äußersten LINK-Anschlüssen darf 800m nicht überschreiten. (bei Verwendung
von CAT-5 Kabel)
7.4. Spannungsversorgung der Sprechstelle vom VM-Verstärker.
Eine Sprechstelle RM-200M kann vom VM-Verstärker gespeist werden. Alle weiteren Sprechstellen benötigen
eine eigene Spannungsversorgung über externe 24 V-Netzgeräte (Steckernetzteil oder separate Zuleitung).
(1) Spannungsversorgung über das Kategorie 5 Kabel
(2) Spannungsversorgung bei anderen als CAT-5 Kabeln
VM-Verstärker
4 verdrillte Adernpaare
Kabelwiderstand (einfache Strecke)
200 Ohm/km
100 Ohm/km
50 Ohm/km
16
LINK-Anschlüsse (RJ45)
a b
Sprechstelle
verstärker
Vorverstärkerausgang
[PRE OUT]
Leistungsverstärkereingang [POWER AMP IN]
a + b + c + d + e
VM-Verstärker
bis zu 800 m über das CAT 5 Kabel
CAT-5 Kabel: 93,8 Ohm/km oder niedriger
CAT-5 Kabel
Anschlussdose (RJ45)
unter 40 Ohm (einfache Strecke)
Beispiel: bis zu 200 m bei Kabel mit 200 Ohm/km
max. Entfernung
c
Erweiterungs-
Haupt-
verstärker
Audiokabel
800 m
CAT-5 Kabel
4 verdrillte Adernpaare
bis zu 200 m
bis zu 400 m
bis zu 800 m
d e
Sprechstelle
24 V
Spannungs-
versorgung
Sprechstelle
RM-200M
Anschlussdose (RJ45)
CAT-5 Kabel
Sprechstelle
24 V
Spannungs-
versorgung
Sprechstelle
RM-200M
