Tastaturerweiterung Rm-210 - Toa VM-2120 Bedienungsanleitung

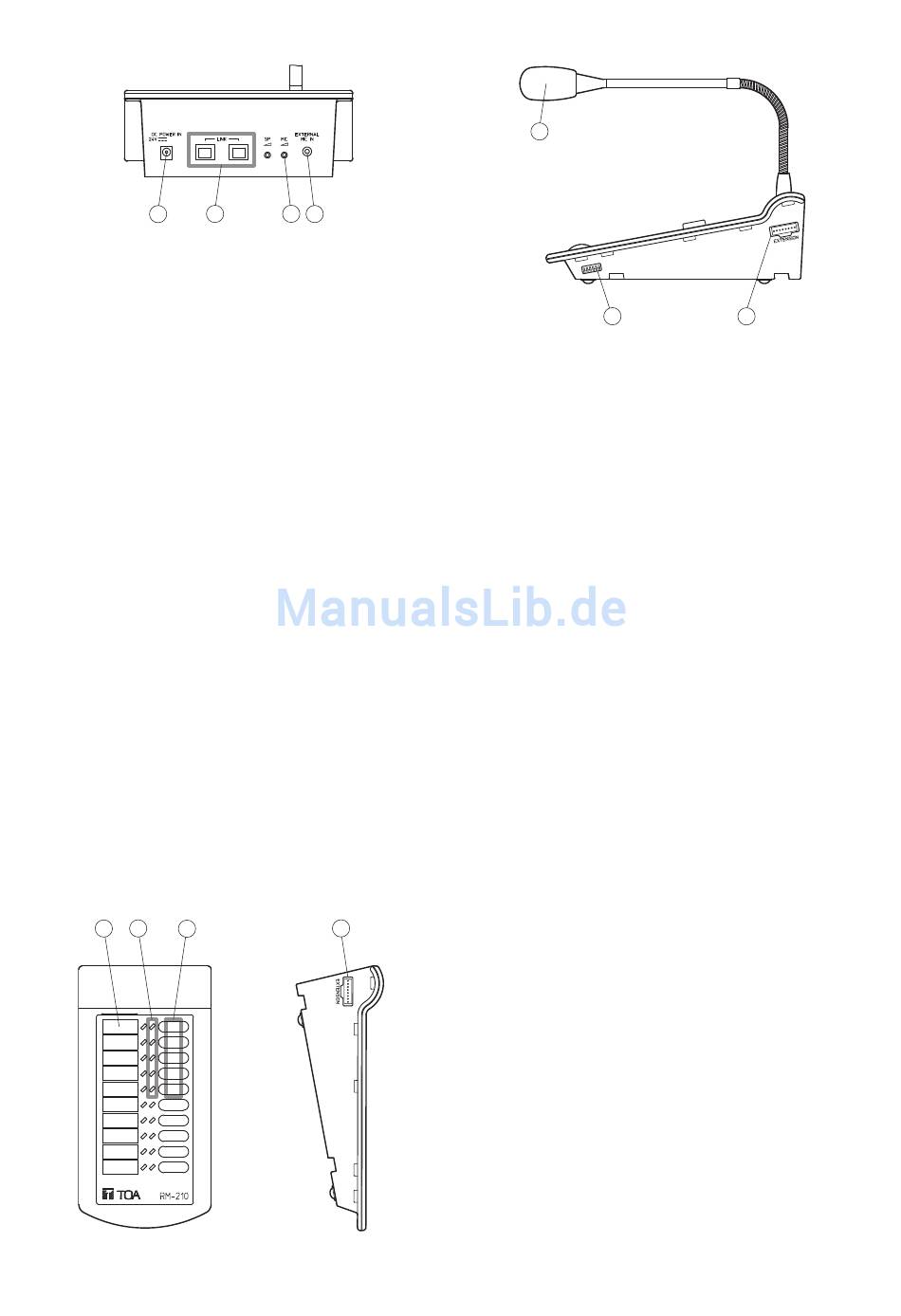

[Rückansicht]
19
18
18. Externer Speisespannungsanschluss
[DC POWER IN]
Die Buchse ohne Polarität dient dem Anschluss
des optional erhältlichen Steckernetzteils. (siehe
Spezifikation Seite 59). Der VM-Verstärker kann
nur eine Sprechstelle RM-200M speisen. (max.
Leitungswiderstand 40 Ohm/Richtung)
19. LINK-Buchse [LINK]
8-polige RJ45 Buchse zur Verbindung der
Sprechstelle RM-200M (max. 4 Stück pro
System) oder eines Erweiterungsverstärkers mit
dem VM-Verstärker. Zur Verkabelung ist ein
CAT-5 Kabel (4 verdrillte Adernpaare mit
Gesamtschirm) zu verwenden.
20. Pegelsteller Mikrofonlautstärke [MIC]
Zur Anpassung
Schwanenhalsmikrofons oder des externen
Mikrofons (21.).

6.3. Tastaturerweiterung RM-210

Die Tastaturerweiterung RM-210 wird benötigt, wenn im Gesamtsystem zwei VM-Verstärker miteinander
verbunden sind und das Textspeichermodul EV-200M durch einen Fachmann installiert wurde.
[Draufsicht]
1 2 3
20 21
der Lautstärke des
[Seitenansicht links]
4
[Seitenansicht rechts]
1
23
21. Klinkenbuchse für externes Mikrofon
[EXTERNAL MIC IN]
Die 3,5mm-Klinkenbuchse dient zum Anschluss
eines externen Elektret-Kondensatormikrofons
(z.B. Kopfbügelmikrofon). Wenn das externe
Mikrofon angeschlossen
Schwanenhalsmikrofon deaktiviert.
22. Erweiterungssteckverbinder [EXTENSION]
Dieser Steckverbinder dient zum Anschluss der
Sprechstellenerweiterung RM-210 an die
Sprechstelle RM-200M. Bitte benutzen Sie nur
die mitgelieferten Verbindungskabel.
23. Funktionsschalter
DIP-Schalter für
Sprechstellenfunktionen (s. S. 40 „23.3
Funktionsschalter der Sprechstelle").
1. Beschriftungsfelder
Unter der Abdeckung können Sie die
Beschriftungsfelder (Papierstärke max. 0,2mm)
einschieben. Nähere Informationen, s. S. 50 „26
Beschriftung der Sprechstelle(n) und des
Verstärkers".
2. Anzeige Texte 1 – 5 [MESSAGE 1 – 5]
Die dem gewählten Text (1 – 5) entsprechende
LED leuchtet grün.
3. Textwahltasten 1 – 5 [MESSAGE 1 – 5]
Der Tastenblock wird für den Aufruf der
einzelnen Texte (1 – 5) des Textspeichermoduls
EV-200M verwendet.
4. Erweiterungssteckverbinder [EXTENSION]
Dieser Steckverbinder dient zum Anschluss der
Tastaturerweiterung RM-210 an die Sprechstelle
RM-200M. Bitte benutzen Sie nur das
mitgelieferte Verbindungskabel.
22
ist, wird das
die Einstellung der
13
